Inspeção Externa NR-13: O que é, Quando Fazer e O que Verificar

Inspeção externa NR-13 é uma avaliação técnica da superfície e dos componentes externos de equipamentos enquadrados na norma.

Você utiliza essa inspeção para identificar anomalias visíveis, verificar dispositivos de segurança, avaliar condições de instalação e registrar evidências que podem afetar a integridade estrutural.

A inspeção externa pode ser realizada com o equipamento em operação, desde que exista condição segura para a avaliação.

Ela não substitui automaticamente a inspeção interna. Ela compõe a inspeção de segurança e deve seguir os critérios aplicáveis ao tipo de equipamento, ao risco envolvido e à responsabilidade técnica do Profissional Legalmente Habilitado.

Neste conteúdo, você entende o que é inspeção externa NR-13, quais equipamentos exigem esse exame, o que deve ser verificado, quais anomalias são mais comuns, qual é a periodicidade em vasos de pressão e como registrar corretamente a inspeção no relatório técnico.

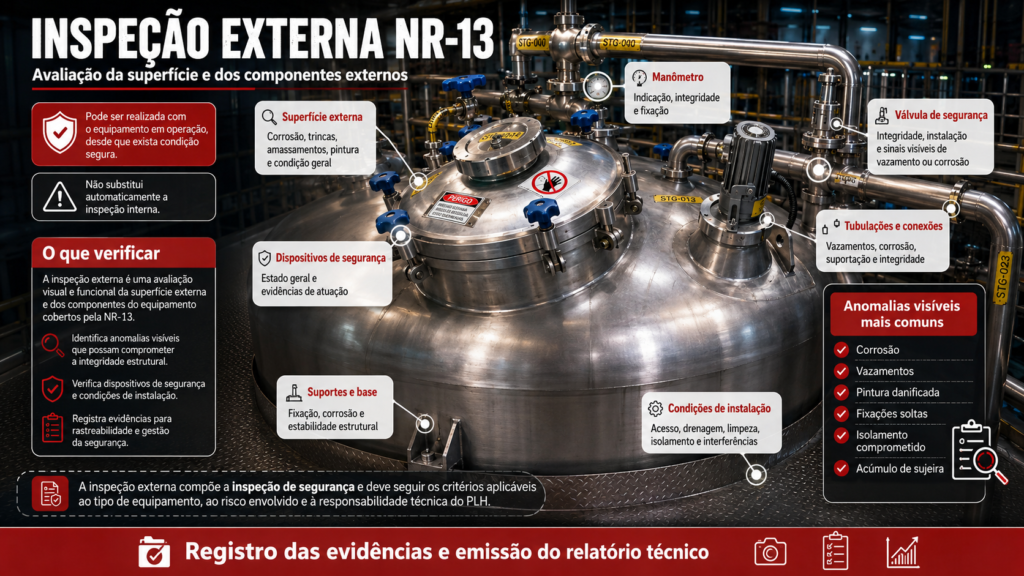

O que é inspeção externa NR-13?

Inspeção externa NR-13 é o exame da superfície e dos componentes externos de um equipamento.

O objetivo é avaliar a condição visível do equipamento e identificar sinais que possam comprometer sua integridade estrutural, sua segurança operacional ou sua conformidade documental.

Na prática, a inspeção externa verifica:

• superfície externa;
• pintura;
• corrosão externa;
• vazamentos;
• deformações;
• suportes;
• bases;
• chumbadores;
• isolamento térmico;
• bocais;
• conexões;
• drenos;
• respiros;
• dispositivos de segurança;
• instrumentos de controle;
• placa de identificação;
• condições de acesso;
• condições da área de instalação.

A inspeção externa deve gerar evidências suficientes para o PLH emitir parecer técnico sobre a condição do equipamento.

Relação entre inspeção externa e NR-13

A NR-13 estabelece requisitos mínimos para quatro tipos de equipamentos de processo que operam sob pressão: caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento.

A inspeção externa aparece nos requisitos de inspeção desses equipamentos. Ela integra a inspeção inicial, a inspeção periódica e, quando aplicável, a inspeção extraordinária.

A norma usa o termo exame externo para indicar a avaliação da superfície e dos componentes externos do equipamento.

A inspeção externa deve ser executada sob responsabilidade técnica de Profissional Legalmente Habilitado quando compõe uma inspeção formal de segurança NR-13.

Qual é o objetivo da inspeção externa NR-13?

O objetivo da inspeção externa NR-13 é verificar se o equipamento apresenta condição visível compatível com operação segura.

Essa avaliação permite identificar falhas antes que elas evoluam para perda de contenção, sobrepressão, vazamento, ruptura, incêndio, exposição de trabalhadores ou parada não planejada.

A inspeção externa também permite:

• confirmar a identificação do equipamento;
• verificar se a PMTA está disponível;
• avaliar a condição dos dispositivos de segurança;
• verificar instrumentos de leitura e controle;
• identificar corrosão externa;
• identificar danos mecânicos;
• avaliar suportação e fixação;
• verificar vazamentos;
• avaliar acesso seguro;
• registrar anomalias;
• indicar ensaios complementares;
• fundamentar recomendações técnicas.

Portanto, a inspeção externa não é apenas uma vistoria visual simples. Ela é uma etapa técnica da gestão da integridade mecânica.

Diferença entre inspeção externa e inspeção interna

A inspeção externa avalia a parte externa do equipamento.

A inspeção interna avalia a superfície interna e os componentes internos, quando há acesso físico ou quando a norma, o plano de inspeção ou o critério técnico exigem essa avaliação.

A inspeção externa identifica sinais aparentes de falha. A inspeção interna permite avaliar danos que podem estar ocultos.

Por isso, uma não elimina automaticamente a outra.

A inspeção externa pode ser feita com o equipamento em operação?

Sim. A inspeção externa pode ser realizada com o equipamento em operação, desde que as condições de segurança permitam a avaliação.

Essa possibilidade é importante porque muitos sinais aparecem durante a operação, como:

• vazamentos;
• vibração;
• ruídos anormais;
• aquecimento localizado;
• instabilidade de pressão;
• acionamento de válvula de segurança;
• falhas em instrumentos;
• deformações sob carga;
• condições inadequadas de drenagem.

Mesmo assim, o PLH deve avaliar os riscos antes da inspeção. O acesso ao equipamento precisa ser seguro.

Quando houver risco de queimadura, choque, exposição a fluido perigoso, queda, projeção, atmosfera agressiva ou parte móvel, a inspeção deve seguir medidas de controle adequadas.

Quem pode realizar inspeção externa NR-13?

A inspeção externa que compõe a inspeção de segurança NR-13 deve ficar sob responsabilidade técnica de Profissional Legalmente Habilitado.

O PLH é o profissional com habilitação legal para assumir responsabilidade técnica pelo serviço, emitir relatório, definir recomendações e assinar documentos aplicáveis.

Técnicos, operadores e equipes de manutenção podem apoiar a coleta de dados, o acesso ao equipamento, a abertura de áreas e o registro fotográfico. Porém, o parecer técnico final cabe ao PLH responsável.

Quais equipamentos exigem inspeção externa NR-13?

A inspeção externa NR-13 pode se aplicar aos equipamentos enquadrados na norma.

Os principais grupos são:

• caldeiras;
• vasos de pressão;
• tubulações;
• tanques metálicos de armazenamento.

Além disso, a inspeção externa pode envolver acessórios e sistemas relacionados, como:

• válvulas de segurança;
• manômetros;
• pressostatos;
• termômetros;
• visores de nível;
• dispositivos contra vácuo;
• respiros;
• drenos;
• suportes;
• plataformas;
• escadas;
• tubulações associadas;
• dutos;
• chaminés;
• sistemas de alimentação;
• sistemas de descarga.

A avaliação deve considerar o equipamento, o fluido, a pressão de operação, a temperatura, o ambiente, a instalação e os mecanismos de dano previsíveis.

Inspeção externa em vasos de pressão

Nos vasos de pressão, a inspeção externa avalia casco, tampos, bocais, conexões, suportes, acessórios, dispositivos de segurança, instrumentos e condições de instalação.

A inspeção deve verificar se o vaso apresenta condição visível compatível com operação segura.

Itens verificados em vasos de pressão

Durante a inspeção externa em vasos de pressão, você deve verificar:

• placa de identificação;
• número de identificação;
• PMTA;
• categoria do vaso;
• pressão de operação;
• válvula de segurança;
• manômetro;
• drenos;
• bocais;
• conexões;
• soldas aparentes;
• casco;
• tampos;
• suportes;
• base;
• chumbadores;
• pintura;
• corrosão externa;
• amassamentos;
• vazamentos;
• deformações;
• acesso para inspeção e manutenção.

A placa de identificação deve estar visível, legível e compatível com a documentação do equipamento.

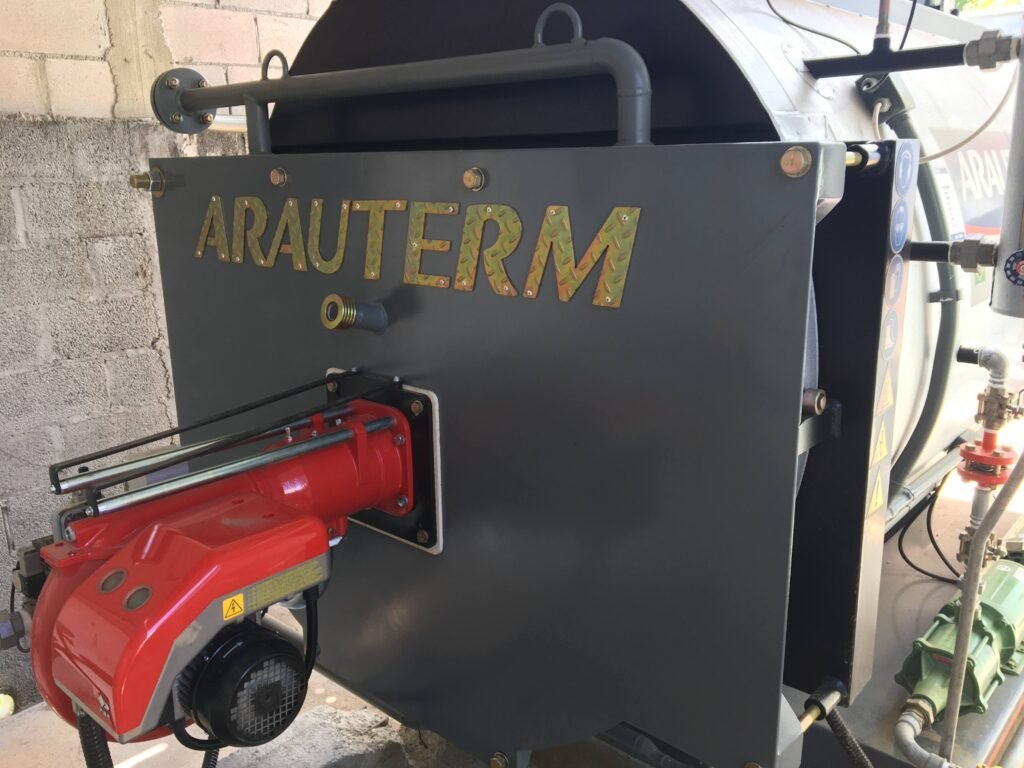

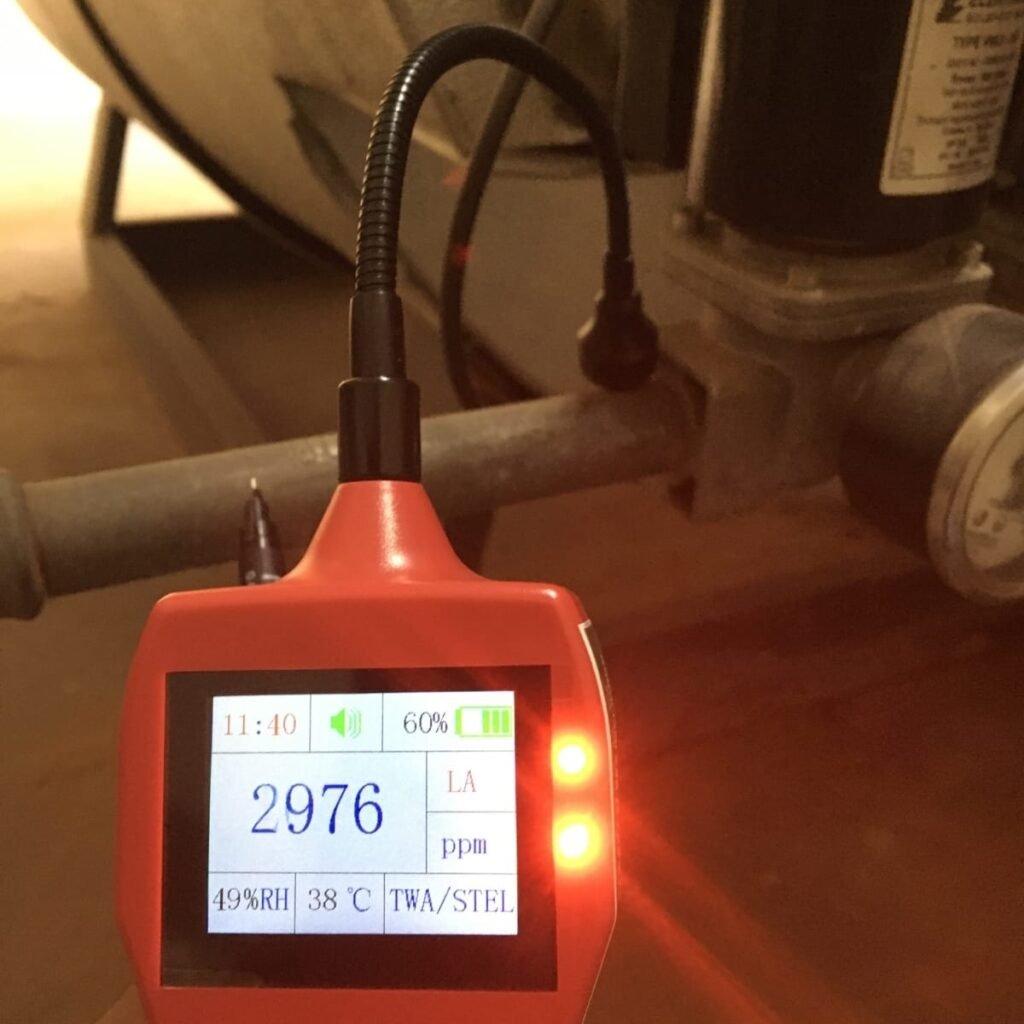

Inspeção externa em caldeiras

Nas caldeiras, a inspeção externa avalia o corpo, os acessórios, os instrumentos, os queimadores, os sistemas auxiliares, os dispositivos de segurança e as condições da área de instalação.

A inspeção deve considerar os riscos de pressão, temperatura, vapor, combustível e operação contínua.

Itens verificados em caldeiras

Durante a inspeção externa em caldeiras, você deve verificar:

• placa de identificação;
• categoria da caldeira;
• corpo externo;
• isolamento térmico;
• pintura;
• corrosão externa;
• vazamentos de água;
• vazamentos de vapor;
• vazamentos de combustível;
• válvulas de segurança;
• indicador de pressão;
• indicador de nível;
• controle de nível;
• queimador;
• tubulações conectadas;
• descarga de fundo;
• dutos;
• chaminé;
• sinais de superaquecimento;
• acesso seguro;
• ventilação;
• iluminação;
• organização da casa de caldeiras.

Caldeiras antigas exigem atenção adicional em regiões com isolamento, acúmulo de umidade e maior possibilidade de oxidação.

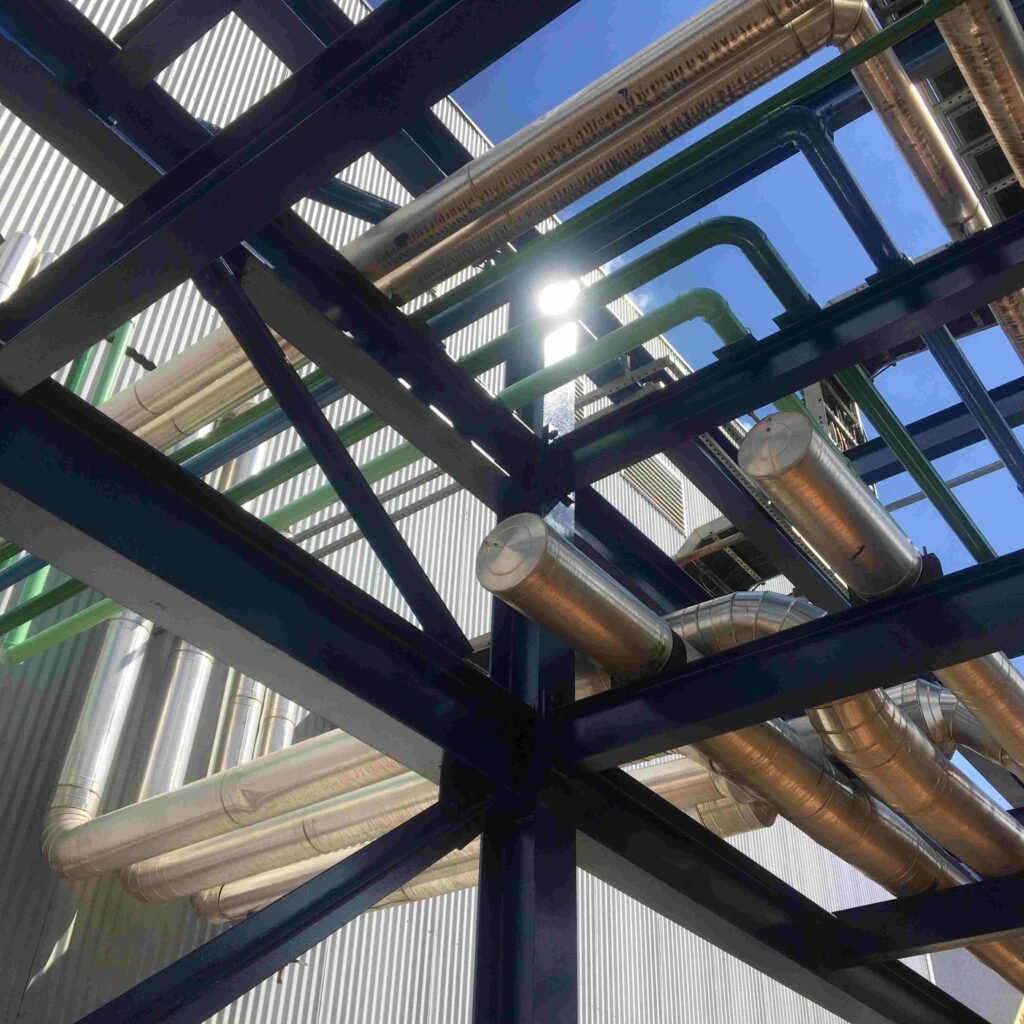

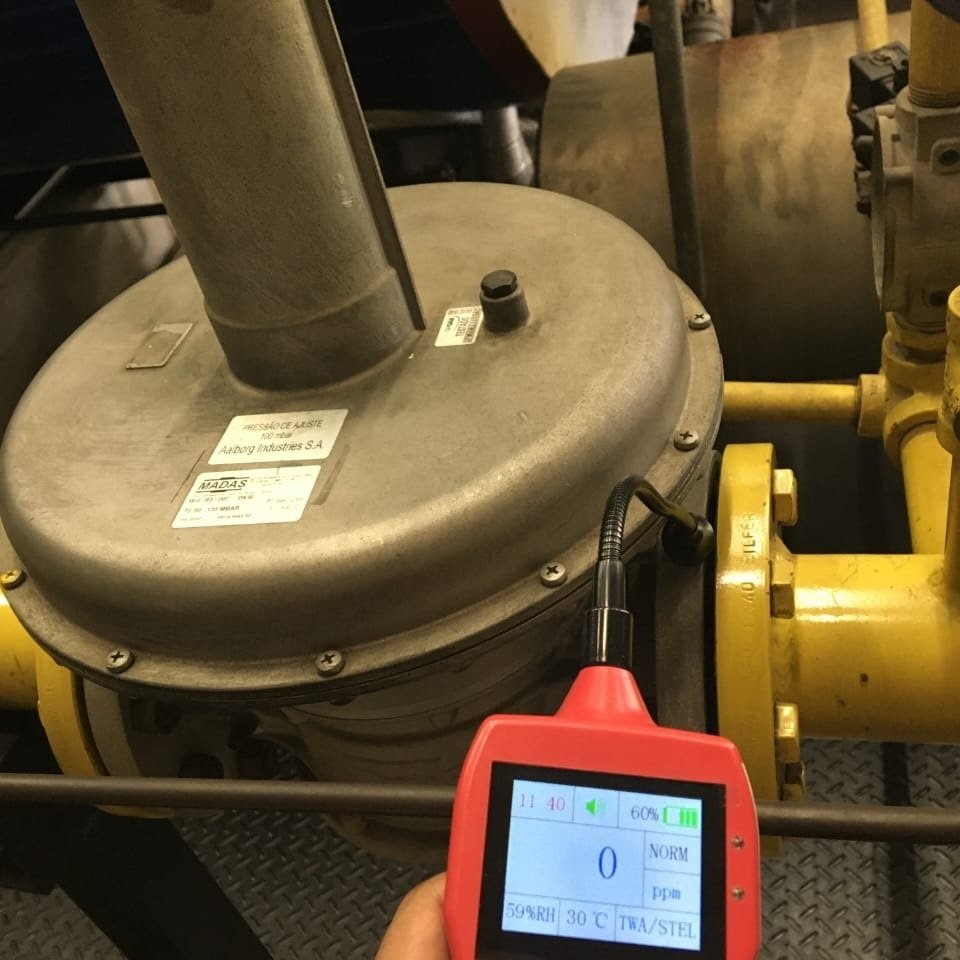

Inspeção externa em tubulações

Nas tubulações, a inspeção externa avalia a linha, os acessórios, os suportes, o isolamento, os pontos de vazamento, as juntas e a identificação da linha.

A tubulação pode apresentar danos por corrosão externa, corrosão sob isolamento, vibração, desalinhamento, esforços indevidos e falhas em suportes.

Itens verificados em tubulações

Durante a inspeção externa em tubulações, você deve verificar:

• identificação da linha;
• sentido de fluxo;
• fluido de serviço;
• pressão de operação;
• temperatura de operação;
• corrosão externa;
• vazamentos;
• juntas flangeadas;
• conexões roscadas;
• soldas aparentes;
• suportes;
• pendurais;
• guias;
• vibração;
• desalinhamento;
• isolamento térmico;
• pontos sob isolamento;
• drenos;
• respiros;
• instrumentos instalados;
• dispositivos de segurança.

A inspeção deve considerar o programa e o plano de inspeção da tubulação.

Inspeção externa em tanques metálicos de armazenamento

Nos tanques metálicos, a inspeção externa avalia costado, teto, fundo aparente, bocais, conexões, base, bacia de contenção, respiros e dispositivos de segurança.

A avaliação deve considerar o fluido armazenado, a condição ambiental, o tipo de tanque, a base de apoio e os mecanismos de dano previsíveis.

Itens verificados em tanques metálicos

Durante a inspeção externa em tanques, você deve verificar:

• identificação do tanque;
• fluido armazenado;
• temperatura de operação;
• costado;
• teto;
• fundo aparente;
• bocais;
• conexões;
• soldas aparentes;
• pintura;
• corrosão externa;
• deformações;
• recalque de base;
• bacia de contenção;
• válvulas de respiro;
• dispositivos contra vácuo;
• válvulas corta-chamas, quando aplicável;
• vazamentos;
• acesso seguro.

O relatório deve registrar as anomalias significativas detectadas no exame externo.

O que deve ser verificado na inspeção externa NR-13?

A inspeção externa deve verificar a condição física visível do equipamento e dos seus componentes externos.

Identificação do equipamento

Você deve verificar:

• tag;
• número de identificação;
• placa de identificação;
• fabricante;
• ano de fabricação;
• PMTA;
• categoria, quando aplicável;
• código de construção, quando disponível;
• fluido de serviço;
• dados compatíveis com o prontuário.

A identificação garante rastreabilidade. Sem identificação, o equipamento perde vínculo técnico com sua documentação.

Placa de identificação

A placa deve estar visível, legível e fixada no equipamento.

Ela deve permitir a conferência dos principais dados técnicos, como:

• fabricante;
• número de fabricação;
• ano de fabricação;
• PMTA;
• pressão de teste, quando aplicável;
• código de construção;
• volume;
• categoria, quando aplicável.

Quando a placa está ausente, ilegível ou incompatível com o prontuário, o PLH deve registrar a não conformidade e indicar a ação necessária.

PMTA

PMTA é a Pressão Máxima de Trabalho Admissível.

Na inspeção externa, você deve confirmar se a PMTA está identificada e se a pressão de operação respeita esse limite.

A operação acima da PMTA cria risco de sobrepressão, deformação, vazamento, ruptura e acidente grave.

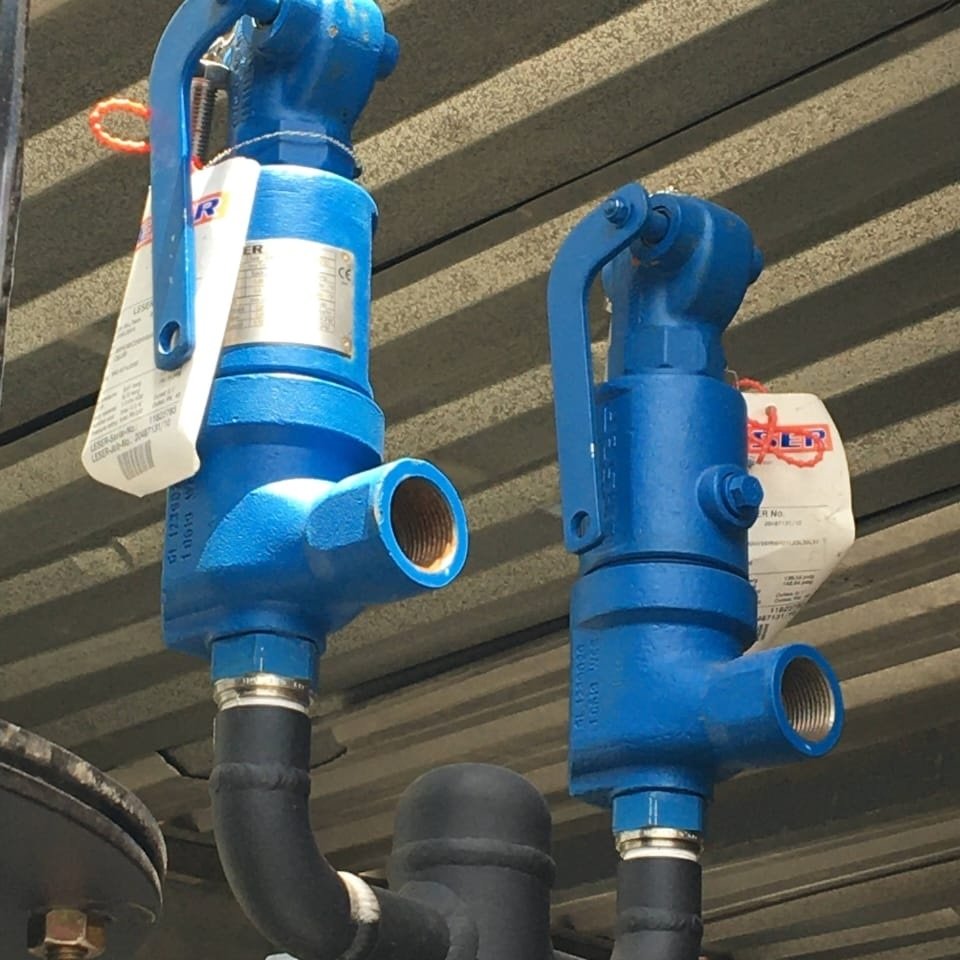

Válvula de segurança

A válvula de segurança protege o equipamento contra sobrepressão.

Na inspeção externa, você deve verificar:

• presença da válvula;
• identificação;
• lacre;
• condição visual;
• ausência de bloqueio;
• descarga direcionada para local seguro;
• compatibilidade com a PMTA;
• certificado de calibração;
• data de calibração;
• pressão de abertura.

A válvula não deve ser travada, bloqueada, removida ou substituída por componente inadequado.

Manômetro

O manômetro permite leitura da pressão de operação.

Na inspeção externa, você deve verificar:

• legibilidade;
• escala adequada;
• ponteiro funcional;
• ausência de dano;
• faixa de operação visível;
• aferição válida;
• conexão em bom estado;
• leitura compatível com o processo.

Manômetro danificado ou sem aferição pode induzir o operador a erro.

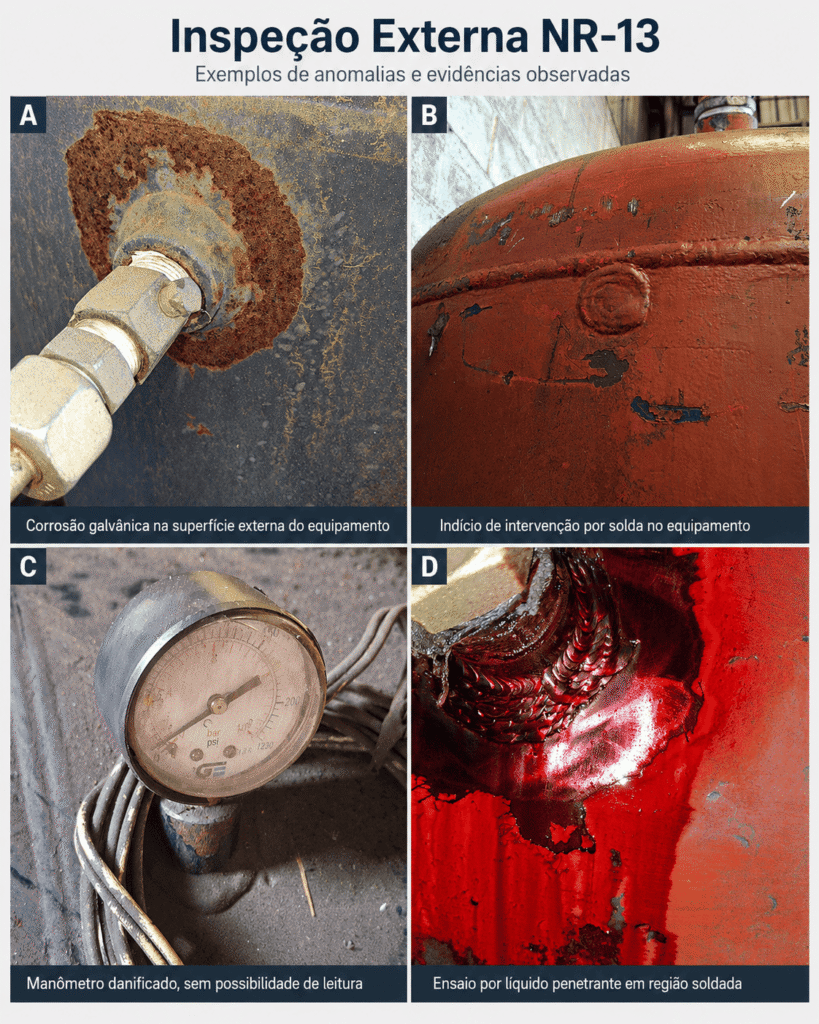

Pintura e corrosão externa

A pintura protege a superfície contra corrosão atmosférica e agressividade ambiental.

Durante a inspeção, você deve observar:

• descascamento;
• bolhas;
• pontos de ferrugem;
• perda de revestimento;
• corrosão localizada;
• corrosão generalizada;
• regiões próximas a suportes;
• regiões sob isolamento;
• áreas com acúmulo de umidade.

Corrosão externa pode indicar perda de espessura e redução de resistência mecânica.

Isolamento térmico

O isolamento térmico pode proteger o processo, mas também pode esconder corrosão.

Você deve verificar:

• isolamento danificado;
• revestimento metálico solto;
• infiltração de água;
• pontos com umidade;
• manchas de corrosão;
• regiões próximas a válvulas e conexões;
• perda de vedação;
• necessidade de remoção parcial para inspeção.

Corrosão sob isolamento térmico é uma condição crítica porque pode evoluir sem evidência aparente.

Suportes, bases e chumbadores

A fixação estrutural mantém o equipamento em posição segura.

Você deve verificar:

• base de concreto;
• chumbadores;
• soldas de suportes;
• sapatas;
• selas;
• berços;
• calços;
• corrosão em suportes;
• trincas na base;
• afrouxamento;
• recalque;
• desalinhamento;
• vibração.

Suporte danificado pode transferir esforços indevidos para o equipamento.

Drenos, respiros e conexões

Drenos, respiros e conexões precisam estar íntegros e funcionais.

Você deve verificar:

• obstrução;
• vazamento;
• corrosão;
• ausência de tampões inadequados;
• conexão improvisada;
• condição de válvulas;
• drenagem de condensado;
• acesso para operação segura.

Dreno obstruído pode favorecer acúmulo de condensado, corrosão interna e falha operacional.

Acesso, plataformas e escadas

A inspeção externa também avalia a condição de acesso ao equipamento.

Você deve verificar:

• escadas;
• plataformas;
• guarda-corpos;
• piso;
• iluminação;
• ventilação;
• rota de fuga;
• sinalização;
• espaço para inspeção;
• espaço para manutenção;
• interferências físicas.

A falta de acesso seguro prejudica a inspeção e aumenta o risco de acidente.

Aterramento elétrico

Quando aplicável, você deve verificar se o equipamento possui aterramento elétrico adequado.

O aterramento ajuda a proteger sistemas eletroeletrônicos e reduzir riscos elétricos.

Esse item pode não se aplicar a todas as tubulações, mas deve ser avaliado em equipamentos com painéis, motores, instrumentos ou sistemas elétricos associados.

Principais anomalias encontradas na inspeção externa

A inspeção externa permite identificar anomalias que afetam segurança, operação e integridade estrutural.

Essas anomalias devem ser registradas no relatório de inspeção.

Riscos associados à falta de inspeção externa

A falta de inspeção externa permite que anomalias visíveis evoluam sem controle técnico.

Os principais riscos são:

• operação com corrosão externa não monitorada;
• vazamento de fluido perigoso;
• falha de válvula de segurança;
• leitura incorreta de pressão;
• perda de identificação do equipamento;
• dano em suportes;
• obstrução de drenos;
• vibração excessiva;
• degradação sob isolamento;
• operação com pendência não tratada;
• falha de contenção;
• ruptura do equipamento;
• autuação em auditoria;
• parada não planejada.

Importante: A inspeção externa não deve ser tratada como formalidade documental. Ela identifica condições visíveis que podem indicar risco estrutural, operacional e legal.

Periodicidade da inspeção externa NR-13

A periodicidade da inspeção externa depende do tipo de equipamento, da categoria, da existência de SPIE, do programa de inspeção, do plano de inspeção e dos critérios técnicos aplicáveis.

Em vasos de pressão, a NR-13 estabelece prazos máximos de exame externo conforme a categoria do vaso e a existência de Serviço Próprio de Inspeção de Equipamentos certificado.

Periodicidade da inspeção externa em vasos de pressão

A frequência máxima do exame externo em vasos de pressão considera a categoria do vaso e a existência de SPIE.

Esses prazos devem ser avaliados junto com a categoria, o fluido, o histórico, as condições reais do equipamento e as recomendações do PLH.

O prazo máximo não elimina a necessidade de inspeção extraordinária quando ocorrer alteração, dano, reparo, mudança de local, parada prolongada ou condição que possa comprometer a segurança.

Periodicidade da inspeção externa em caldeiras

Em caldeiras, a inspeção periódica envolve exames interno e externo, conforme os prazos definidos pela NR-13.

A periodicidade depende da categoria da caldeira, das condições específicas do equipamento e da existência de SPIE, quando aplicável.

A inspeção externa deve observar o corpo da caldeira, os dispositivos de segurança, os instrumentos, os sistemas auxiliares e as condições da área de instalação.

Periodicidade da inspeção externa em tubulações

Em tubulações, os intervalos de inspeção devem seguir o programa e o plano de inspeção.

O plano deve considerar:

• fluido conduzido;
• pressão de trabalho;
• temperatura de trabalho;
• mecanismos de dano previsíveis;
• consequências de falha;
• criticidade da linha;
• histórico operacional;
• equipamentos conectados.

A inspeção externa em tubulações deve registrar anomalias significativas e indicar ações corretivas ou ensaios complementares quando necessário.

Periodicidade da inspeção externa em tanques metálicos

Em tanques metálicos de armazenamento, os intervalos de inspeção devem seguir o programa de inspeção elaborado por responsável técnico.

O plano deve considerar:

• fluido armazenado;
• temperatura de operação;
• condições ambientais;
• mecanismos de corrosão;
• base do tanque;
• bacia de contenção;
• dispositivos de segurança;
• consequências de falha.

A inspeção externa em tanques é essencial para identificar corrosão, vazamentos, recalque, deformações e falhas nos dispositivos de respiro.

Casos especiais na inspeção externa NR-13

Algumas condições exigem atenção técnica diferenciada durante a inspeção externa.

Caldeiras antigas

Caldeiras com muitos anos de operação podem apresentar degradação em regiões cobertas por isolamento ou próximas a pontos com acúmulo de umidade.

Quando houver suspeita de corrosão oculta, o PLH pode recomendar remoção parcial do revestimento e medição de espessura.

Essa avaliação ajuda a identificar oxidação, perda de espessura e deterioração localizada.

Vasos operando a frio

Vasos que operam abaixo de 0 °C exigem avaliação específica.

O comportamento do material, a condensação, o isolamento, a fragilização e a possibilidade de corrosão sob isolamento precisam ser considerados.

Em vasos criogênicos, a rotina de inspeção pode ser diferenciada conforme a condição de operação, a experiência acumulada e os critérios normativos aplicáveis.

Vasos sem código de projeto

Vasos antigos sem código de projeto, sem memória de cálculo ou sem documentação adequada exigem atenção adicional.

Nesses casos, a inspeção externa deve registrar a condição visível e indicar a necessidade de adequação documental, avaliação de integridade ou reconstituição técnica, quando aplicável.

Enquanto a situação não é regularizada, o PLH pode exigir inspeções mais frequentes ou ensaios complementares.

Equipamentos com isolamento térmico

Equipamentos com isolamento térmico podem apresentar corrosão oculta.

A inspeção externa deve avaliar sinais indiretos, como:

• isolamento danificado;
• infiltração;
• umidade;
• manchas;
• abaulamento;
• corrosão próxima a bordas;
• perda de revestimento;
• vazamento em conexões.

Quando necessário, o PLH pode indicar remoção localizada do isolamento.

Como executar a inspeção externa NR-13 na prática

A inspeção externa deve seguir uma sequência técnica.

Passo 1 — Identificar o equipamento

Você deve confirmar:

• tag;
• número de identificação;
• localização;
• tipo de equipamento;
• fluido;
• pressão de operação;
• PMTA;
• categoria, quando aplicável.

A identificação evita erro de rastreabilidade e vincula o equipamento à documentação correta.

Passo 2 — Conferir a documentação

Antes da inspeção, você deve consultar:

• prontuário;
• relatório de inspeção anterior;
• registro de segurança;
• certificados de calibração;
• plano de inspeção;
• histórico de manutenção;
• histórico de anomalias;
• recomendações pendentes.

A documentação orienta o foco da inspeção.

Passo 3 — Avaliar condições de acesso e segurança

Você deve verificar se existe condição segura para acessar o equipamento.

Devem ser avaliados:

• altura;
• plataformas;
• escadas;
• guarda-corpos;
• calor;
• vapor;
• partes móveis;
• energia elétrica;
• fluido perigoso;
• tráfego de veículos;
• iluminação;
• ventilação.

A inspeção não deve expor o profissional a risco sem controle.

Passo 4 — Inspecionar a superfície externa

Você deve examinar a superfície visível do equipamento.

Procure:

• corrosão;
• trincas aparentes;
• amassamentos;
• deformações;
• pintura degradada;
• vazamentos;
• manchas;
• danos mecânicos;
• regiões com isolamento deteriorado.

As evidências devem ser registradas com fotos e localização.

Passo 5 — Verificar dispositivos de segurança

Você deve avaliar a condição dos dispositivos de segurança.

Verifique:

• válvula de segurança;
• dispositivo contra vácuo;
• respiro;
• disco de ruptura, quando aplicável;
• pressostato;
• controle de nível;
• alarme;
• intertravamento.

O dispositivo deve estar instalado, acessível, identificado e em condição operacional.

Passo 6 — Verificar instrumentos

Você deve verificar os instrumentos de medição e controle.

Observe:

• manômetro;
• termômetro;
• transmissor de pressão;
• indicador de nível;
• visor;
• sensores;
• controladores.

O instrumento precisa apresentar leitura confiável e compatível com a operação.

Passo 7 — Avaliar suportes, bases e fixações

Você deve avaliar se a estrutura de apoio está íntegra.

Verifique:

• chumbadores;
• sapatas;
• berços;
• suportes metálicos;
• soldas de fixação;
• base de concreto;
• recalque;
• corrosão;
• deformação;
• vibração.

Falhas de suporte podem gerar esforços não previstos no equipamento.

Passo 8 — Registrar anomalias

Toda anomalia significativa deve ser registrada.

O registro deve conter:

• descrição da anomalia;
• localização;
• foto;
• extensão aproximada;
• condição operacional;
• risco associado;
• recomendação;
• prazo, quando aplicável.

O registro fotográfico ajuda o PLH a fundamentar o parecer técnico.

Passo 9 — Definir ensaios complementares

A inspeção externa pode indicar necessidade de ensaios adicionais.

O PLH pode recomendar:

• medição de espessura;
• líquido penetrante;
• partículas magnéticas;
• ensaio visual detalhado;
• teste de estanqueidade;
• teste de pressão;
• termografia;
• análise de vibração;
• inspeção sob isolamento;
• avaliação de suportes.

A escolha depende da anomalia, do mecanismo de dano e do risco envolvido.

Passo 10 — Emitir parecer técnico

Ao final, o PLH deve emitir parecer quanto à integridade do equipamento até a próxima inspeção.

O parecer pode indicar:

• equipamento liberado para operação;
• equipamento liberado com recomendações;
• equipamento liberado condicionalmente;
• equipamento não liberado para operação;
• necessidade de ensaio complementar;
• necessidade de reparo;
• necessidade de inspeção extraordinária.

O parecer deve ser claro, técnico e rastreável.

Checklist de inspeção externa NR-13

Use este checklist como referência prática.

Identificação e documentação

• A placa de identificação está visível?
• A placa está legível?
• A tag corresponde ao prontuário?
• A PMTA está identificada?
• A categoria está informada, quando aplicável?
• O relatório anterior está disponível?
• O registro de segurança está atualizado?
• Os certificados dos dispositivos de segurança estão disponíveis?

Superfície externa

• Existe corrosão externa?
• Existe pintura degradada?
• Existe vazamento?
• Existe deformação?
• Existe amassamento?
• Existe trinca aparente?
• Existe dano mecânico?
• Existe isolamento danificado?

Dispositivos de segurança

• A válvula de segurança está instalada?
• A válvula está identificada?
• A válvula está lacrada?
• A válvula está calibrada?
• A descarga está direcionada com segurança?
• Existe bloqueio indevido?
• O dispositivo contra vácuo está adequado, quando aplicável?

Instrumentos

• O manômetro está legível?
• A escala está adequada?
• A aferição está válida?
• O ponteiro funciona corretamente?
• O termômetro está em condição adequada?
• Os visores estão limpos e íntegros?

Suportes e instalação

• A base está íntegra?
• Os chumbadores estão firmes?
• Os suportes estão sem corrosão crítica?
• Existe vibração excessiva?
• Existe desalinhamento?
• Existe recalque?
• O acesso é seguro?
• A área está sinalizada?

Drenos, bocais e conexões

• Os drenos estão livres?
• Os respiros estão funcionais?
• Os bocais estão íntegros?
• As conexões apresentam vazamento?
• As juntas estão em boa condição?
• As soldas aparentes apresentam anomalia?

Como registrar a inspeção externa no relatório

O relatório de inspeção deve registrar de forma clara o que foi avaliado, o que foi encontrado e qual é o parecer técnico.

O relatório deve conter, quando aplicável:

• identificação do equipamento;
• tipo de inspeção executada;
• data da inspeção;
• local de instalação;
• dados operacionais;
• exames realizados;
• resultados obtidos;
• anomalias detectadas;
• registro fotográfico;
• localização das anomalias;
• recomendações;
• prazos para correção;
• ensaios complementares solicitados;
• parecer conclusivo;
• identificação do PLH;
• ART ou documento de responsabilidade técnica.

O registro fotográfico é essencial quando existem anomalias significativas.

Registro fotográfico na inspeção externa

O registro fotográfico deve mostrar a condição real observada na inspeção.

As fotos devem documentar:

• visão geral do equipamento;
• placa de identificação;
• válvula de segurança;
• manômetro;
• pontos de corrosão;
• vazamentos;
• deformações;
• suportes;
• bases;
• drenos;
• isolamento danificado;
• anomalias significativas.

Cada foto deve ter descrição e localização.

Exemplo:

Quando a inspeção externa exige ensaio complementar?

A inspeção externa exige ensaio complementar quando a avaliação visual não é suficiente para concluir sobre a integridade do equipamento.

Isso pode ocorrer em situações como:

• corrosão com suspeita de perda de espessura;
• deformação localizada;
• trinca aparente;
• vazamento recorrente;
• dano mecânico;
• isolamento térmico deteriorado;
• suporte danificado;
• vibração excessiva;
• histórico de sobrepressão;
• falha anterior;
• condição fora do padrão operacional.

Nesses casos, o PLH define o ensaio adequado.

Ensaios complementares possíveis

A inspeção externa pode indicar os seguintes ensaios:

• medição de espessura por ultrassom;

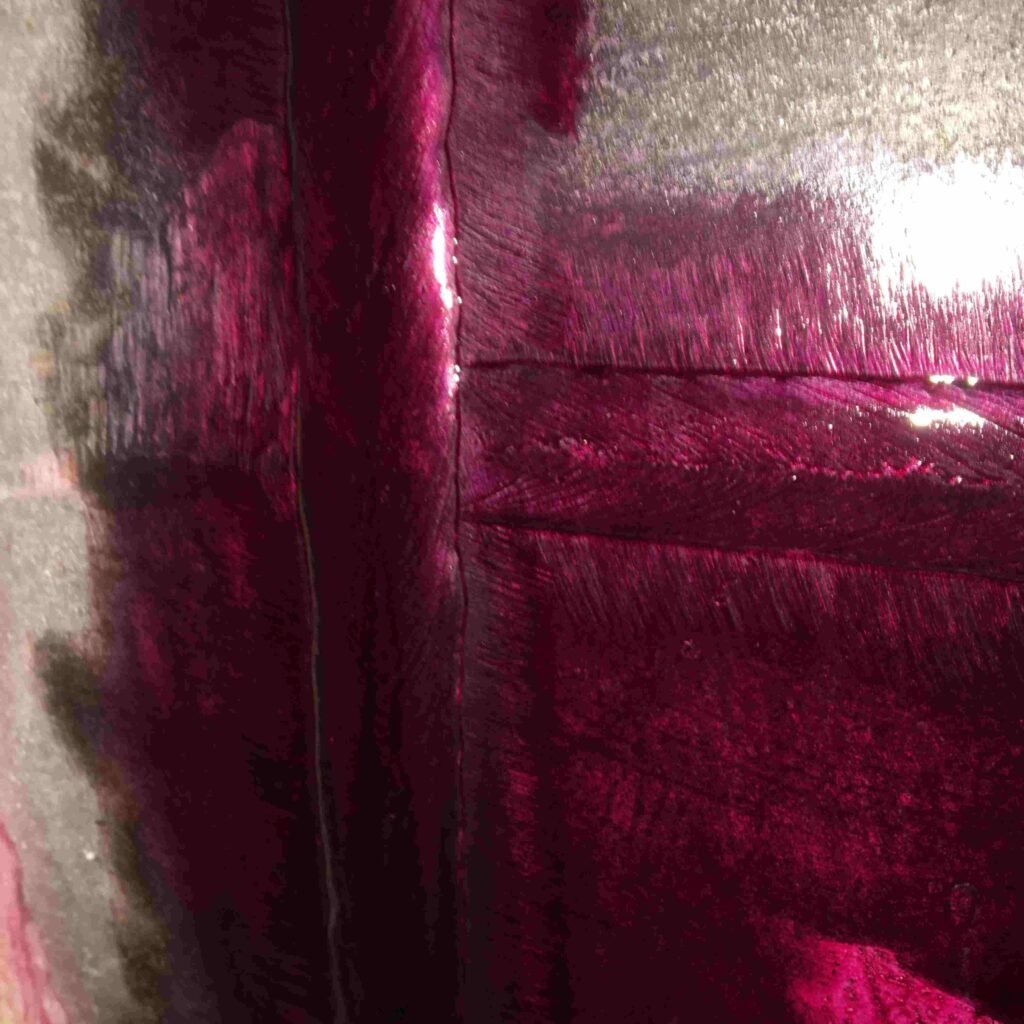

• líquido penetrante;
• partículas magnéticas;
• ensaio visual detalhado;
• teste de estanqueidade;
• teste de pressão, quando aplicável;
• avaliação de suportes;
• análise de vibração;
• termografia;
• inspeção sob isolamento;
• calibração de válvula de segurança;
• aferição de manômetro.

A seleção do ensaio depende do mecanismo de dano previsto e do critério técnico do PLH.

Tabela técnica de inspeção externa NR-13

Documentos relacionados à inspeção externa NR-13

Antes da inspeção, você deve organizar a documentação técnica do equipamento.

Documentos úteis:

• prontuário do equipamento;
• relatório de inspeção anterior;
• registro de segurança;
• certificado da válvula de segurança;
• certificado do manômetro;
• ART do serviço;
• plano de inspeção;
• programa de inspeção;
• folha de dados;
• desenho do equipamento;
• P&ID;
• fluxograma de engenharia;
• histórico de manutenção;
• histórico de vazamentos;
• medições de espessura;
• relatório fotográfico;
• procedimento operacional;
• plano de manutenção.

A documentação permite comparar a condição atual com o histórico do equipamento.

Erros mais comuns na inspeção externa NR-13

Os erros mais comuns são:

• tratar a inspeção externa como simples vistoria;
• não conferir a PMTA;
• não verificar a placa de identificação;
• ignorar válvula de segurança sem calibração;
• aceitar manômetro sem aferição;
• não registrar anomalias com foto;
• não avaliar suportes e chumbadores;
• não verificar drenos;
• ignorar corrosão sob isolamento;
• não comparar com relatório anterior;
• não verificar recomendações pendentes;
• não avaliar acesso seguro;
• não emitir parecer conclusivo;
• confundir inspeção externa com inspeção interna.

Esses erros reduzem a qualidade técnica da inspeção e podem comprometer a conformidade NR-13.

Como se preparar para uma inspeção externa NR-13

Você deve preparar o equipamento, a documentação e a área antes da inspeção.

Antes da inspeção

Organize:

• prontuário;
• relatório anterior;
• registro de segurança;
• certificados de calibração;
• histórico de manutenção;
• lista de recomendações pendentes;
• acesso ao equipamento;
• autorização de trabalho;
• acompanhamento operacional;
• ferramentas de acesso;
• iluminação adequada.

Durante a inspeção

A equipe deve:

• acompanhar o PLH;
• liberar acesso seguro;
• informar condições operacionais;
• apresentar documentos;
• apoiar registros fotográficos;
• informar histórico de falhas;
• não ocultar anomalias;
• não realizar intervenções sem autorização.

Após a inspeção

Você deve:

• receber o relatório;
• analisar recomendações;
• definir responsáveis;
• cumprir prazos;
• registrar ações corretivas;
• atualizar o registro de segurança;
• guardar evidências;
• planejar a próxima inspeção.

A inspeção externa gera valor quando as recomendações são tratadas.

Conteúdos relacionados

• Inspeção NR-13
• NR-13 para vasos de pressão
• Caldeira NR-13
• Tubulação industrial NR-13
• Tanque metálico de armazenamento NR-13
• O que é PMTA
• Válvula de segurança em equipamentos sob pressão
• Manômetro em equipamentos sob pressão
• Relatório de inspeção NR-13
• Prontuário NR-13

FAQ — Perguntas frequentes

A inspeção externa pode ser feita com o equipamento em operação?

Sim. A inspeção externa pode ser realizada com o equipamento em operação, desde que exista condição segura para a avaliação.

Inspeção externa substitui inspeção interna?

Não. A inspeção externa não substitui automaticamente a inspeção interna. Cada exame tem finalidade própria e deve seguir os critérios da NR-13, do plano de inspeção e do PLH.

Quem pode assinar uma inspeção externa NR-13?

A inspeção externa formal da NR-13 deve ficar sob responsabilidade técnica de Profissional Legalmente Habilitado. O PLH emite o parecer técnico e assina o relatório aplicável.

Quais equipamentos passam por inspeção externa NR-13?

A inspeção externa pode ser aplicada a caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento enquadrados na NR-13.

Corrosão externa reprova o equipamento?

Depende da extensão, profundidade, localização e impacto na integridade estrutural. O PLH pode exigir limpeza, medição de espessura, ensaio complementar, reparo ou restrição operacional.

Isolamento térmico danificado é problema?

Sim. Isolamento térmico danificado pode permitir entrada de umidade e esconder corrosão sob isolamento. O PLH pode recomendar remoção parcial para inspeção.

O relatório precisa ter fotos?

O relatório deve registrar anomalias significativas. O registro fotográfico é uma prática técnica importante para documentar localização, extensão e condição observada.

Quando a inspeção externa exige ensaio complementar?

Ela exige ensaio complementar quando a avaliação visual não permite concluir sobre a integridade do equipamento. Isso ocorre em casos de corrosão, deformação, trinca aparente, vazamento, isolamento danificado ou suspeita de perda de espessura.

A inspeção externa serve para auditoria do MTE?

Sim. A inspeção externa registrada em relatório técnico ajuda a demonstrar controle da integridade, acompanhamento de anomalias e atendimento aos requisitos aplicáveis da NR-13.

Precisa realizar inspeção externa NR-13?

Você precisa avaliar se seus equipamentos possuem identificação legível, PMTA definida, dispositivos de segurança calibrados, instrumentos aferidos, documentação atualizada e condição externa compatível com operação segura.

A Madrigal Mineira realiza inspeções NR-13, avaliação documental, emissão de relatórios técnicos, verificação de conformidade e orientação para regularização de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento.

Conclusão técnica

Inspeção externa NR-13 é uma etapa essencial para verificar a condição visível de equipamentos que operam sob pressão ou armazenam fluidos em condições reguladas pela norma.

Você deve avaliar placa de identificação, PMTA, válvula de segurança, manômetro, pintura, corrosão externa, isolamento térmico, suportes, bases, chumbadores, drenos, bocais, conexões, vazamentos e condições de acesso.

A inspeção externa permite identificar anomalias antes que elas evoluam para falhas graves. Ela também gera evidências para o relatório técnico e apoia decisões sobre manutenção, ensaios complementares, reparos e continuidade operacional.

Quando integrada à gestão da NR-13, a inspeção externa fortalece a segurança industrial, melhora a rastreabilidade e reduz riscos de acidentes, autuações e paradas não planejadas.

Aprofunde seus conhecimentos em NR-13

O Blog Madrigal Mineira reúne artigos técnicos sobre inspeção de vasos de pressão, caldeiras, tubulações, estudos de caso, materiais em PDF e checklists.

É um espaço voltado para profissionais que buscam atualização em segurança industrial, SPIE, PMTA, teste hidrostático e conformidade legal.

NR-13 Atualizada Comentada

Confira nossa página NR-13 Atualizada Comentada e veja a evolução da norma desde 1995 até 2022.

Inclui análise detalhada das mudanças e novas exigências, abrangendo também tubulações e tanques metálicos.

Referências oficiais da NR-13

• NR-13 Oficial – Ministério do Trabalho
• NR-13 – PDF Oficial
• Perguntas e Respostas NR-13
