NR-13 Compressor de Ar | Inspeção e Laudo

NR-13 Compressor. A norma não regula o compressor como máquina — regula o reservatório de ar comprimido (e, quando existir, o separador ar-óleo) que acompanha o compressor — desde que esses recipientes atendam a dois critérios simultâneos: diâmetro interno igual ou superior a 150 mm e produto P·V superior a 8 kPa·m³.

A câmara de compressão (o corpo do compressor propriamente dito — cilindro, parafuso ou impelidor) está sempre excluída da NR-13, independentemente de pressão ou volume.

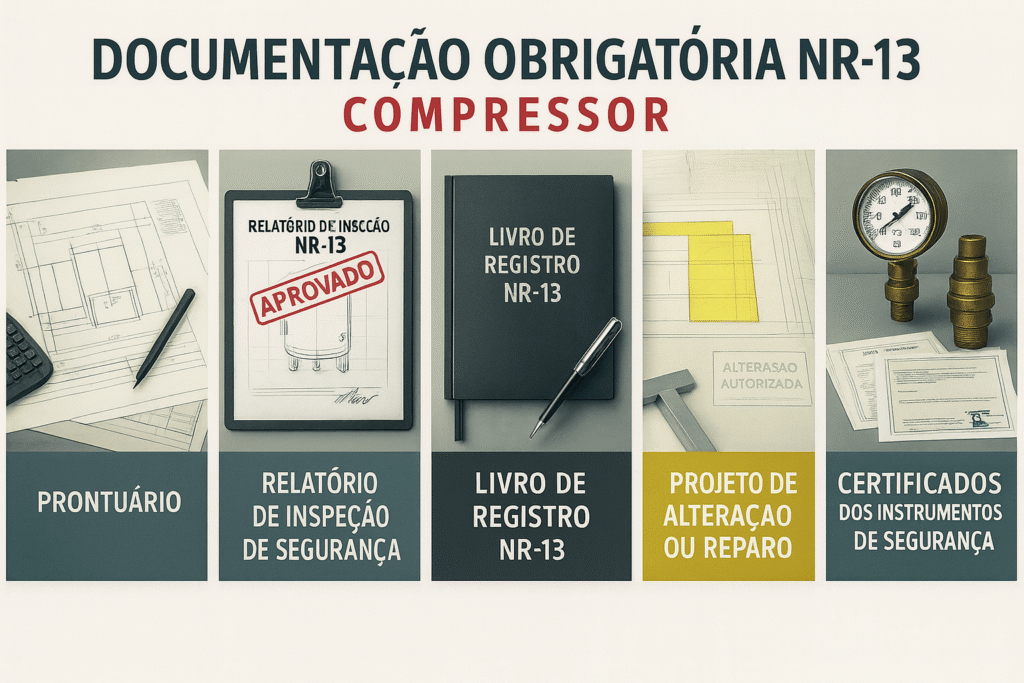

Quando o reservatório se enquadra, ele é um vaso de pressão comum perante a norma, sujeito à mesma documentação e às mesmas regras de qualquer vaso de pressão:

• prontuário;
• registro de segurança;
• relatórios de inspeção;
• projeto de alteração ou reparo (quando houver intervenção);
• certificados de inspeção e teste dos dispositivos de segurança.

Nem todo documento tem prazo de validade. O prontuário e o registro de segurança são documentos permanentes, sem vencimento — são atualizados por evento (alteração das condições de projeto, nova ocorrência), não por calendário.

Já a inspeção externa, a inspeção interna e o teste da válvula de segurança têm prazo máximo, e esse prazo depende da categoria do vaso — que varia conforme a pressão e o volume de cada reservatório, não é um número único válido para “todo compressor de ar”. O certificado de calibração do manômetro deve existir, mas a NR-13 não fixa sua periodicidade.

Quando falta prontuário, placa ou dados do fabricante, a NR-13 não trata isso como impedimento permanente: prevê a reconstituição da documentação pelo PLH, com base nos dados operacionais reais do equipamento — com a contrapartida de prazos de inspeção mais curtos até que a origem do vaso esteja tecnicamente estabelecida.

Perguntas frequentes — NR-13 Compressor

As perguntas abaixo respondem, de forma direta e rastreável, às dúvidas mais comuns de quem pesquisa por “NR-13 compressor”.

Antes de qualquer resposta específica, um ponto merece destaque: em muitos casos, a análise da NR-13 não se concentra no motor nem no mecanismo de compressão do compressor (o cilindro, o parafuso ou o impelidor) — ela se concentra no reservatório de ar comprimido integrado ao conjunto, e no separador ar-óleo, quando existir.

Cada pergunta abaixo retoma essa relação, para que a resposta nunca fique dissociada do vaso que a NR-13 efetivamente regula.

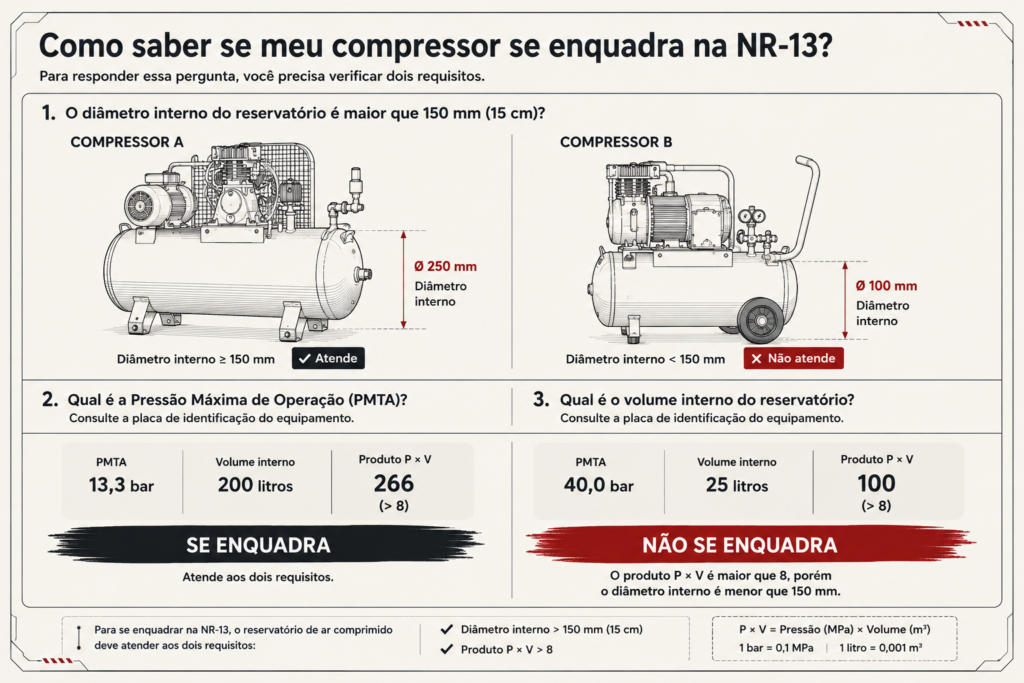

Explicação técnica: o enquadramento depende de dois dados físicos do reservatório, não da máquina. P é a pressão máxima de operação — a maior pressão que o reservatório atinge em funcionamento normal —, medida em kPa (quilopascal).

V é o volume interno — a capacidade do vaso, não o tamanho externo —, medido em m³ (metro cúbico). O produto P·V precisa ser superior a 8 kPa·m³ (item 13.2.1″b”).

Essas não são as unidades mais comuns no dia a dia: pressão costuma vir indicada em bar (conversão exata: 1 bar = 100 kPa) ou, em equipamentos de origem importada, em psi (conversão aproximada, confirmada em Equipamento — Compressor de Ar: 1 psi ≈ 0,0689 bar) ou kgf/cm² (conversão aproximada: 1 kgf/cm² ≈ 0,981 bar).

Volume costuma vir indicado em litros (conversão exata: 1 m³ = 1.000 litros).

Antes de aplicar o cálculo, é preciso converter os dados do reservatório — geralmente disponíveis no prontuário ou, parcialmente, na placa de identificação — para kPa e m³.

O Exercício — Reservatório de Ar Comprimido 200L — Casco, Tampos e Pressão de Teste (Nível Básico) parte de um reservatório de ar comprimido com volume nominal de 200 litros e pressão de 13,30 bar.

Convertendo: 200 litros = 0,200 m³ (1 m³ = 1.000 litros, exato); 13,30 bar × 100 = 1.330 kPa (1 bar = 100 kPa, exato); P·V = 1.330 kPa × 0,200 m³ = 266 kPa·m³. Como 266 é maior que 8, esse reservatório estaria enquadrado pelo critério do item 13.2.1″b”.

⚠️ Duas ressalvas: a fonte usa pressão de teste/projeto, não necessariamente a pressão de operação (o dado tecnicamente correto para o cálculo oficial); e é um exercício didático da wiki, não um vaso de compressor realmente inspecionado — os números demonstram apenas a mecânica do cálculo, não devem ser generalizados para “todo reservatório de compressor”.

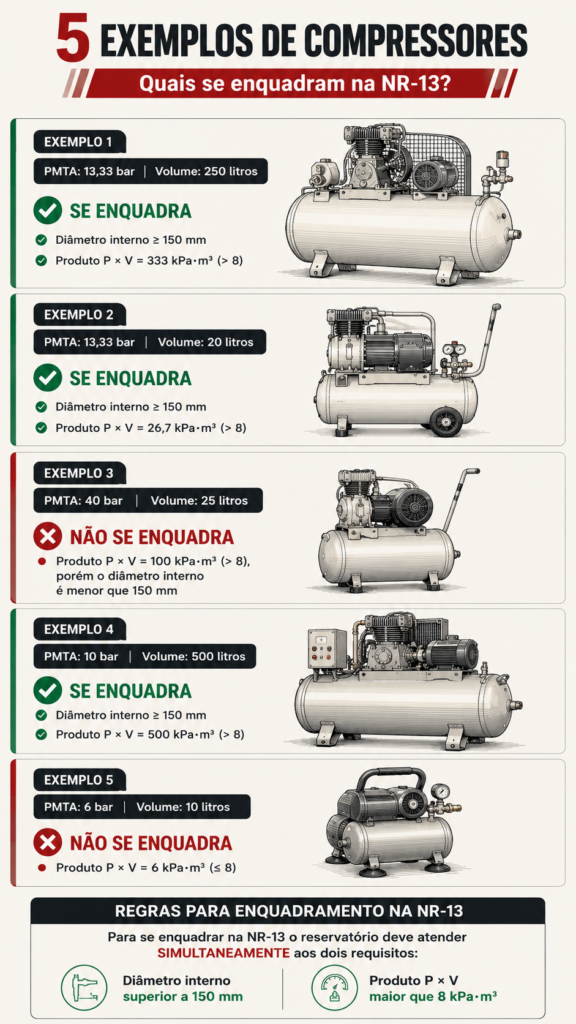

Condições: diâmetro interno ≥ 150 mm e P·V > 8 kPa·m³, simultaneamente.

Exceções: reservatório com diâmetro interno inferior a 150 mm está excluído independentemente do P·V (item 13.2.2″f”) — é a única exclusão puramente dimensional da norma. Compressores montados sobre rodas ou estruturas móveis não escapam do enquadramento por serem portáteis (item 13.2.1″d”).

O ar comprimido é fluido classe C, não classe A — diferente de vasos com fluidos classe A (que enquadram independentemente do P·V), para o reservatório do compressor o critério decisivo é sempre o P·V.

Item normativo aplicável: item 13.2.1″b” e “d”; item 13.2.2″f”; Perguntas e Respostas NR-13, P11.

Relação com o reservatório de ar comprimido: é o próprio objeto da pergunta — a câmara de compressão (cilindro, parafuso ou impelidor) nunca entra nessa análise, por estar sempre excluída da NR-13.

Evidência correspondente: ver “NR-13 · item 13.2.1”, “NR-13 · item 13.2.2” e “Recorte — P&R NR-13 · P11 Compressor de Ar” na seção Evidência normativa deste post.

Explicação técnica: um reservatório de ar comprimido armazena ar sob pressão constante durante a operação. Se romper ou falhar, libera essa energia de forma súbita, com potencial de dano físico. A NR-13 disciplina projeto, dispositivos de segurança, documentação e inspeção periódica justamente para que esse risco seja gerenciado de forma previsível — a mesma lógica de qualquer vaso de pressão, não uma regra específica de compressores.

Condições: a exigência só se aplica de fato depois de confirmado o enquadramento do reservatório (ver pergunta anterior) — não existe uma obrigação genérica de “todo compressor atender à NR-13” antes dessa confirmação.

Exceções: a câmara de compressão em si nunca precisa atender à NR-13, mesmo que opere sob pressão interna elevada durante o ciclo de compressão — ela é regida por outras normas (como a NR-12, de segurança em máquinas) e pelo código de projeto mecânico do fabricante, não pela NR-13.

Item normativo aplicável: item 13.2.1 (campo de aplicação geral de vasos de pressão); Perguntas e Respostas NR-13, P11.

Relação com o reservatório de ar comprimido: direta e total — é o reservatório, não o compressor, que gera essa obrigação. Falar em “o compressor precisa atender à NR-13” é uma simplificação de linguagem; tecnicamente, quem precisa é o reservatório.

Evidência correspondente: ver “Recorte — P&R NR-13 · P11 Compressor de Ar” na seção Evidência normativa.

Resposta direta: para NR-13 Compressor, o reservatório, quando enquadrado, precisa ter 5 documentos de guarda obrigatória (item 13.5.1.5): prontuário, registro de segurança, projeto de alteração ou reparo (quando houver intervenção), relatórios de inspeção de segurança e certificados de inspeção e teste dos dispositivos de segurança — além da placa de identificação e do certificado de calibração do manômetro, exigidos por itens autônomos.

Explicação técnica: o prontuário é o documento de origem do vaso, fornecido pelo fabricante, com a metodologia de cálculo da PMTA (Pressão Máxima de Trabalho Admissível — o limite estrutural que o reservatório suporta com segurança) e demais dados de projeto.

O registro de segurança é um livro ou sistema onde se registram as ocorrências e o resultado de cada inspeção. O relatório de inspeção é o documento técnico gerado a cada inspeção, com o parecer sobre a integridade do vaso. Os detalhes de cada documento estão na seção “Requisitos e documentos aplicáveis” deste post.

Condições: os cinco documentos da lista fechada do item 13.5.1.5 são exigidos para todo reservatório enquadrado, sem exceção, exceto o projeto de alteração ou reparo, condicional à existência de intervenção.

Exceções: a NR-13 não prevê um documento próprio chamado “prontuário do compressor” — o prontuário é sempre do vaso de pressão (reservatório ou separador ar-óleo), não da máquina compressora como um todo.

Item normativo aplicável: item 13.5.1.5, alíneas “a” a “e”; item 13.5.1.3/13.5.1.4 (placa); item 13.3.6 (calibração de instrumentos).

Relação com o reservatório de ar comprimido: total — cada um desses documentos se refere ao reservatório (ou ao separador ar-óleo, quando existir), nunca à câmara de compressão.

Evidência correspondente: ver “NR-13 · item 13.5.1.5” na seção Evidência normativa.

Quais documentos do compressor possuem vencimento?

Resposta direta: nem todo documento vence. Prontuário, registro de segurança e placa de identificação são permanentes, atualizados por evento; já a inspeção externa, a inspeção interna e o certificado da válvula de segurança têm prazo, e o certificado de calibração do manômetro é exigido, mas sem prazo fixado pela norma.

Explicação técnica: o prazo de vencimento das inspeções (externa e interna) depende da categoria do reservatório — uma classificação de I a V que resulta do cruzamento entre dois fatores.

O primeiro é a classe do fluido (classificação de A a D conforme a periculosidade do fluido contido no vaso; para o ar comprimido, sempre classe C). O segundo é o grupo de potencial de risco (que varia conforme o P·V de cada reservatório específico, calculado em MPa — megapascal, unidade mil vezes maior que o kPa: 1 MPa = 1.000 kPa).

Não existe, portanto, um prazo único válido para “todo compressor de ar” — cada reservatório tem sua própria categoria.

Condições: o certificado da válvula de segurança vence, mas seu prazo deriva do prazo da inspeção interna do próprio reservatório — não é um intervalo fixo independente.

Exceções: o certificado de calibração do manômetro é obrigatório quanto à existência, mas a NR-13 não fixa sua periodicidade — a definição do intervalo fica a critério técnico do PLH.

Item normativo aplicável: item 13.5.4.5 e Tabela 2 (periodicidade); item 13.5.4.9 (prazo da válvula); item 13.3.6 (calibração); item 13.5.4.12 (atualização de placa/prontuário por evento, não por prazo).

Relação com o reservatório de ar comprimido: os prazos de inspeção pertencem ao reservatório especificamente, calculados a partir dos dados dele — não existe um “prazo do compressor” aplicável de forma genérica.

Evidência correspondente: ver quadro-síntese de vencimentos e “NR-13 · item 13.5.4.5 e Tabela 2”, “NR-13 · item 13.5.4.9”, “NR-13 · item 13.3.6” e “NR-13 · item 13.5.4.12” na seção Evidência normativa.

De quanto em quanto tempo o compressor precisa passar pela inspeção NR-13?

Resposta direta: não existe um intervalo único — o prazo máximo de inspeção externa e interna depende da categoria do reservatório específico, que varia de 1 a 5 anos (externa) e de 3 a 10 anos (interna) sem SPIE, conforme a Tabela 2 da NR-13.

Explicação técnica: a inspeção externa avalia o que é acessível sem abrir o vaso — condição do casco, sinais de corrosão externa, dispositivos de segurança, placa.

A inspeção interna avalia o que só é possível verificar com acesso ao interior do reservatório — principalmente a espessura remanescente do metal e sinais de corrosão interna. Os prazos máximos de cada uma dependem da categoria do reservatório (ver Tabela 2, na seção “Quadro-síntese de vencimentos” deste post).

Condições: para saber qual linha da Tabela 2 se aplica a um reservatório específico, é necessário primeiro calcular sua categoria (classe do fluido + grupo de potencial de risco) — não é possível responder “de quanto em quanto tempo” sem esse cálculo prévio.

Exceções:

• estabelecimentos com SPIE certificado podem ampliar o prazo de inspeção interna por Inspeção Baseada em Risco ou postergar parcialmente por Inspeção Não Intrusiva;
• reservatórios sem código de construção reconstituível, instalados antes de 20/12/2018, ficam no regime mais restrito de 1 ano (externo) e 3 anos (interno), independentemente da categoria que resultaria do cálculo normal;
• qualquer prazo periódico pode ser postergado em até 6 meses por força maior, com justificativa formal e análise técnica de PLH.

Item normativo aplicável: item 13.5.4.5 e Tabela 2; item 13.5.4.5.1 e 13.5.4.5.3 (IBR/INI); item 13.5.1.6.1 (regime restrito); item 13.3.1.1 (postergação por força maior).

Relação com o reservatório de ar comprimido: o prazo pertence ao reservatório (ou ao separador ar-óleo) especificamente calculado — não ao compressor como conjunto.

Evidência correspondente: ver “NR-13 · item 13.5.4.5 e Tabela 2” na seção Evidência normativa.

Todo compressor precisa de válvula de segurança?

Resposta direta: em NR-13 Compressor, não é o compressor que precisa de válvula de segurança — é o reservatório enquadrado. Todo reservatório de ar comprimido enquadrado como vaso de pressão deve ter válvula de segurança (ou outro dispositivo de segurança equivalente), ajustada em pressão igual ou inferior à PMTA.

Explicação técnica: a válvula de segurança é o dispositivo que abre automaticamente para aliviar o excesso de pressão antes que ela ultrapasse a PMTA do reservatório, evitando ruptura. Este requisito acompanha o enquadramento do vaso, não é uma exigência isolada da máquina compressora.

Condições: exigida sempre que o reservatório (ou o separador ar-óleo) esteja enquadrado como vaso de pressão. Reservatórios excluídos (diâmetro < 150 mm, por exemplo) não têm essa exigência pela NR-13 — embora, na prática de engenharia, dispositivos de alívio ainda possam ser recomendáveis por segurança operacional, isso já não é uma exigência desta norma.

Exceções: sistemas intrinsecamente protegidos, projetados e mantidos conforme o respectivo código de construção, podem prescindir da válvula de segurança mediante parecer técnico de PLH (item 13.5.1.2.1).

Item normativo aplicável: item 13.5.1.2″a”; item 13.5.1.2.1 (exceção de sistema intrinsecamente protegido).

Relação com o reservatório de ar comprimido: direta — a válvula protege o reservatório, é instalada nele ou no sistema que o contém, e seu ajuste é sempre referenciado à PMTA do reservatório, não a um parâmetro do compressor.

Evidência correspondente: ver “O que diz a NR-13″ deste post (item 13.5.1.2″a”).

Todo compressor precisa de manômetro?

Resposta direta: não o compressor como máquina — o reservatório enquadrado precisa de um instrumento que indique a pressão de operação, instalado diretamente nele ou no sistema que o contém; na prática, esse instrumento é o manômetro do reservatório.

Explicação técnica: o manômetro é o instrumento que mostra, em tempo real, a pressão de operação do reservatório — o valor que precisa permanecer sempre abaixo da PMTA. É diferente do manômetro de descarga do compressor, que mede a pressão na saída da máquina.

Condições: exigido sempre que o reservatório esteja enquadrado como vaso de pressão.

Exceções: a NR-13 não abre exceção expressa para este item — mas atenção a um erro comum: o manômetro de descarga do compressor não deve ser tratado automaticamente como o instrumento exigido pela norma para o reservatório — são pontos de medição fisicamente distintos, mesmo quando próximos, e a exigência normativa recai sobre o instrumento do vaso, não sobre qualquer manômetro do conjunto.

Item normativo aplicável: item 13.5.1.2″d”; item 13.3.6 (calibração, quando aplicável).

Relação com o reservatório de ar comprimido: direta — é o manômetro do reservatório, não o da máquina, que a NR-13 exige.

Evidência correspondente: ver “O que diz a NR-13″ deste post (item 13.5.1.2″d”).

O que fazer quando o compressor não possui prontuário ou placa de identificação?

Resposta direta: a NR-13 não trata isso como impedimento definitivo — prevê a reconstituição da documentação do reservatório pelo empregador, com responsabilidade técnica do fabricante ou do PLH.

Explicação técnica: a reconstituição do prontuário precisa necessariamente incluir três elementos: as premissas de projeto, os dados dos dispositivos de segurança e a memória de cálculo da PMTA. A placa de identificação, quando ausente ou ilegível, deve ser reconstituída de forma coerente com os dados do prontuário reconstituído.

Condições: quando não é tecnicamente possível reconstituir a memória de cálculo por códigos reconhecidos — situação comum em reservatórios muito antigos, sem placa nem documentação de fabricante —, aplica-se um regime específico para equipamentos sem código de construção instalados antes de 20/12/2018.

Nesse regime, o PLH atribui a PMTA a partir dos dados operacionais reais, e o reservatório passa a ter inspeção mais frequente (1 ano externo, 3 anos interno) até a situação estar tecnicamente estabelecida.

Exceções: esse caminho mais restrito não se aplica a reservatórios com código de construção conhecido cuja memória de cálculo simplesmente não foi localizada — nesse caso, a reconstituição comum do item 13.5.1.6 (sem o regime restrito) é o procedimento aplicável.

Item normativo aplicável: item 13.5.1.6 e 13.5.1.6.1; item 13.3.13 (proibição de operar sem identificação).

Relação com o reservatório de ar comprimido: a reconstituição é sempre do reservatório (e do separador ar-óleo, se aplicável) — não existe um procedimento de “reconstituição do compressor” enquanto máquina.

Evidência correspondente: ver “NR-13 · item 13.5.1.6 e 13.5.1.6.1” na seção Evidência normativa.

O que acontece quando o compressor não possui a documentação exigida pela NR-13?

Resposta direta: depende do que exatamente está faltando: a ausência de documentação em si não interrompe automaticamente a operação, mas a operação sem os dispositivos de segurança exigidos, ou com inspeção de segurança periódica atrasada, é tratada pela própria NR-13 como condição de grave e iminente risco.

Explicação técnica: a NR-13 distingue duas situações diferentes. A primeira é a ausência de um documento específico (como o prontuário), que a norma trata como situação a regularizar por reconstituição — não como motivo automático de parada (ver pergunta anterior).

A segunda é a operação em condições que a própria norma classifica como risco grave e iminente: operar sem os dispositivos de segurança exigidos (como a válvula de segurança do item 13.5.1.2″a”), com atraso na inspeção de segurança periódica, ou quando o relatório de inspeção já atesta a inaptidão operacional do equipamento.

Condições: a classificação como “grave e iminente risco” se aplica especificamente às situações listadas no item 13.3.1 — não a qualquer irregularidade documental menor.

Exceções: a ausência de projeto de alteração ou reparo, por exemplo, não configura por si só irregularidade nem risco grave — ela só é exigível quando de fato houve uma intervenção que a justificasse.

Item normativo aplicável: item 13.3.1, alíneas “a”, “c” e “e”.

Relação com o reservatório de ar comprimido: as situações de risco grave listadas no item 13.3.1 referem-se aos dispositivos de segurança e à inspeção do vaso de pressão (o reservatório) — não a características da máquina compressora em si.

Evidência correspondente: ver “NR-13 · item 13.3.1 (condição de grave e iminente risco)” na seção Evidência normativa.

Quem pode realizar a inspeção e emitir o laudo NR-13 do compressor?

Resposta direta: a inspeção de segurança do reservatório deve ser executada sob a responsabilidade técnica do PLH (Profissional Legalmente Habilitado), que também assina o relatório de inspeção — o documento que, na prática, funciona como o “laudo” da NR-13.

Explicação técnica: PLH é a sigla para Profissional Legalmente Habilitado — a NR-13 o define como o engenheiro com competência legal para projeto, acompanhamento de operação e manutenção, inspeção e supervisão de inspeção de vasos de pressão (entre outros equipamentos abrangidos pela norma).

O relatório de inspeção deve conter, no mínimo, nome legível, assinatura e número do registro no conselho profissional do PLH, além de nome legível e assinatura dos técnicos que participaram da inspeção.

Condições: toda inspeção de segurança deve ser executada sob a responsabilidade técnica do PLH, que define, a seu critério técnico, os exames e testes que respaldam a inspeção, observados os códigos e normas aplicáveis.

Exceções: a NR-13 não define explicitamente, no texto consultado, uma figura jurídica separada de “empresa prestadora de serviço de inspeção” distinta do PLH — a responsabilidade técnica recai sobre o profissional individualmente designado, ainda que atue como parte de uma equipe ou empresa contratada.

[⚠️ DADO FALTANTE NA BASE — quem pode emitir especificamente o certificado de inspeção e teste da válvula de segurança não está definido de forma explícita na NR-13].

Item normativo aplicável: item 13.3.2 (definição de PLH); item 13.3.3 (responsabilidade técnica da inspeção); item 13.3.4 (critério técnico dos exames); item 13.5.4.11″m” (assinatura no relatório).

Relação com o reservatório de ar comprimido: a responsabilidade técnica do PLH recai sobre a inspeção do reservatório (e do separador ar-óleo) enquanto vaso de pressão — não sobre a manutenção mecânica da máquina compressora, que segue outras competências profissionais.

Evidência correspondente: ver “NR-13 · item 13.3.2 e 13.3.3 (PLH e responsabilidade técnica)” e “NR-13 · item 13.5.4.11 (conteúdo do relatório de inspeção)” na seção Evidência normativa.

Definição técnica

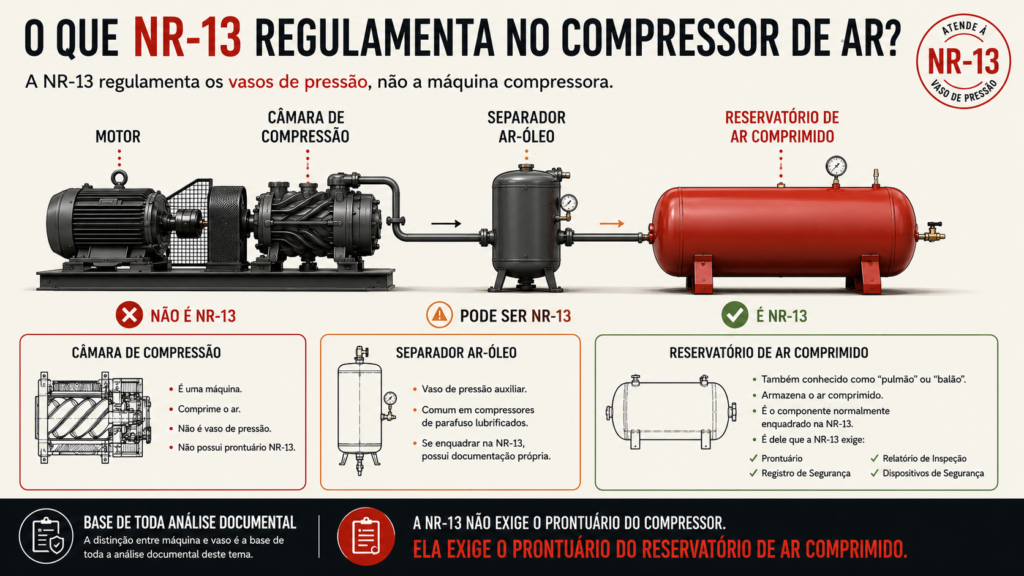

No tema NR-13 Compressor, o primeiro passo é separar três conceitos: o reservatório, o separador ar-óleo e a câmara de compressão.

Reservatório de ar comprimido (também chamado de pulmão ou “balão”): vaso de pressão que armazena o ar após a compressão, amortece pulsações de pressão e permite a decantação inicial de condensado. É o componente do sistema de ar comprimido que a NR-13 efetivamente regula, quando atende aos critérios de enquadramento.

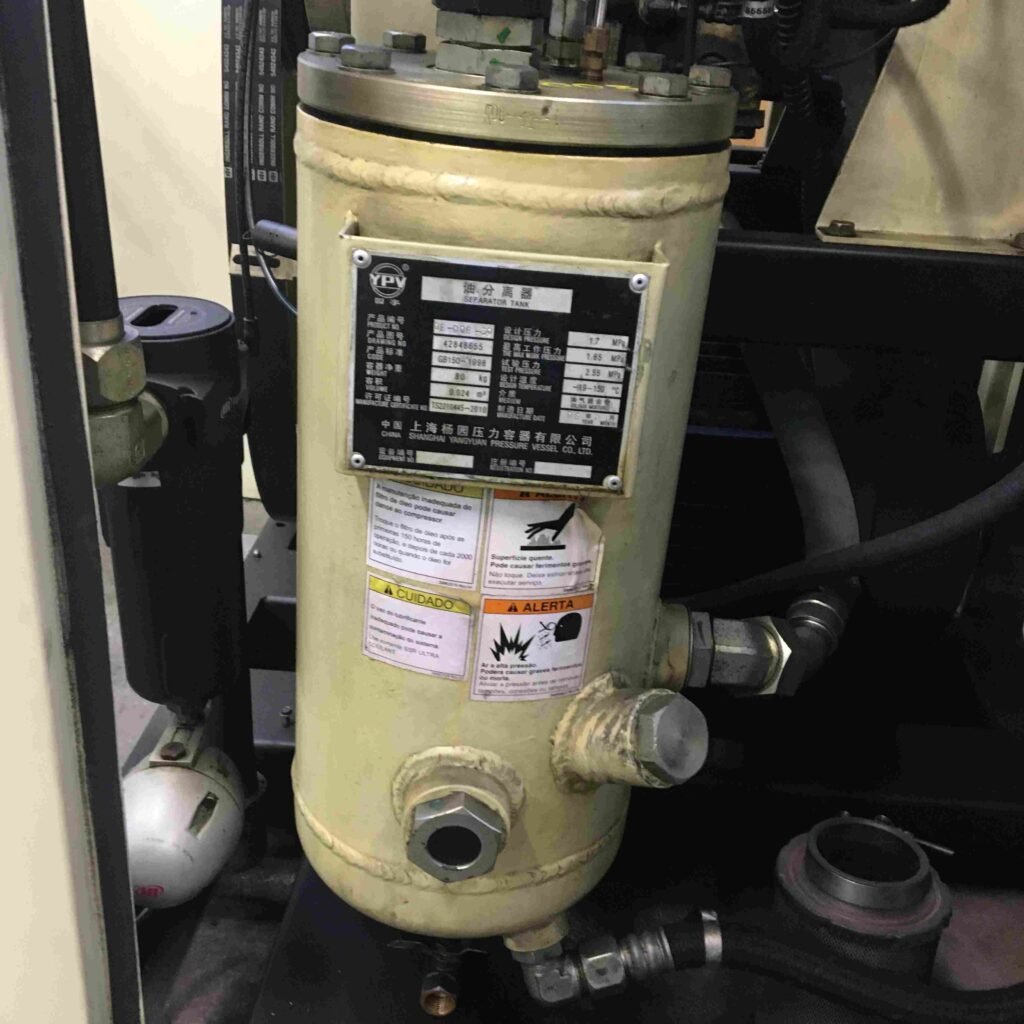

Separador ar-óleo: vaso de pressão auxiliar, comum em compressores de parafuso lubrificados, que separa a névoa de óleo do ar de descarga antes de ele seguir para o reservatório ou para a rede. Está sujeito aos mesmos critérios de enquadramento do reservatório.

Câmara de compressão: o mecanismo que efetivamente comprime o ar (cilindro no compressor alternativo, rotores no compressor de parafuso, impelidor no centrífugo). É uma máquina, não um vaso de pressão passivo de contenção — por isso está fora do campo de aplicação da NR-13 em qualquer circunstância. [Fonte: Recorte — P&R NR-13 · P11 Compressor de Ar]

Essa distinção entre máquina e vaso é a base de toda a análise documental deste tema: a NR-13 não pede prontuário do compressor, pede prontuário do reservatório.

O que diz a NR-13

Aplicada ao NR-13 Compressor, a norma se conecta aos seis eixos da seguinte forma:

• Caldeiras: não há aplicação a este tema. Um sistema de ar comprimido não envolve caldeira.
• Vasos de pressão: aplicação direta e central. O reservatório de ar comprimido e o separador ar-óleo, quando atendem aos critérios dimensionais de enquadramento, são vasos de pressão e seguem integralmente a seção 13.5 da NR-13 — documentação (13.5.1.5), dispositivos de segurança (13.5.1.2), placa (13.5.1.3/13.5.1.4) e inspeção (13.5.4).
• Tubulações industriais: sem aplicação direta confirmada para a rede de distribuição de ar comprimido. O item 13.2.1″e” só enquadra tubulações que conduzam fluidos de classe A ou B interligadas a equipamentos abrangidos pela norma; o ar comprimido é fluido classe C (item 13.5.1.1.1″c”-III), de modo que a tubulação de ar comprimido, isoladamente, não é alcançada por esse critério de enquadramento. ⚠️ Isso não isenta a tubulação de manutenção — apenas indica que ela não é, por esse critério, “tubulação abrangida pela NR-13” no mesmo sentido do reservatório.
• Tanques metálicos de armazenamento: sem aplicação. Essa categoria da NR-13 é definida para tanques de grande porte (diâmetro externo superior a 3 m, capacidade acima de 20.000 L) destinados a fluidos de classe A ou B — perfil que não corresponde a um reservatório de ar comprimido industrial padrão.
• Válvulas de segurança: aplicação direta. Todo vaso de pressão — incluindo o reservatório do compressor — deve ser dotado de válvula de segurança ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA (item 13.5.1.2″a”).
• Manômetros: aplicação direta. O item 13.5.1.2″d” exige “instrumento que indique a pressão de operação, instalado diretamente no vaso ou no sistema que o contenha” — na prática, o manômetro do reservatório. ⚠️ O manômetro de descarga do compressor (que mede a pressão na saída da máquina) não deve ser tratado automaticamente como esse instrumento do vaso — são pontos de medição distintos, mesmo quando fisicamente próximos.

Campo de aplicação — quando o reservatório é enquadrado

No caso de NR-13 Compressor, a regra de enquadramento não é exclusiva deste equipamento — decorre da regra geral da NR-13 para vasos de pressão (item 13.2.1), mas a Perguntas e Respostas oficial da NR-13 (P11) a aplica explicitamente a ele.

“As câmaras de compressão estão excluídas dos requisitos da NR-13. O reservatório de ar comprimido, suportado ou não por rodas, deve ser enquadrado no item 13.2.1, alínea ‘b’, se o diâmetro interno do reservatório for maior ou igual a 150 mm e o produto PV for maior do que 8 kPa.m³. […] Além do reservatório de ar comprimido, os compressores rotativos (parafuso) podem ter anexos outros vasos de pressão auxiliares, como os separadores ar-óleo. Esses vasos de pressão auxiliares podem ser enquadrados como vasos de pressão se atenderem também aos critérios da NR-13.”
[Fonte: Recorte — P&R NR-13 · P11 Compressor de Ar — Perguntas e Respostas NR-13, 2023]

O ar comprimido é fluido classe C (item 13.5.1.1.1″c”-III). Isso significa que a categoria final do reservatório (I a V) depende do cruzamento entre a classe do fluido (fixa: C) e o grupo de potencial de risco, que varia conforme o produto P·V de cada reservatório específico (item 13.5.1.1.3).

Não existe uma categoria única válida para “todo reservatório de compressor” — um reservatório pequeno de oficina e um reservatório industrial de grande porte podem cair em categorias diferentes, com prazos de inspeção diferentes. [Fonte: Glossário — Categoria de Vaso de Pressão]

Recipiente móvel: um compressor montado sobre rodas com reservatório conjugado não escapa da norma por ser portátil — item 13.2.1″d” também enquadra recipientes móveis com P·V superior a 8. [Fonte: Equipamento — Compressor de Ar]

Requisitos e documentos aplicáveis

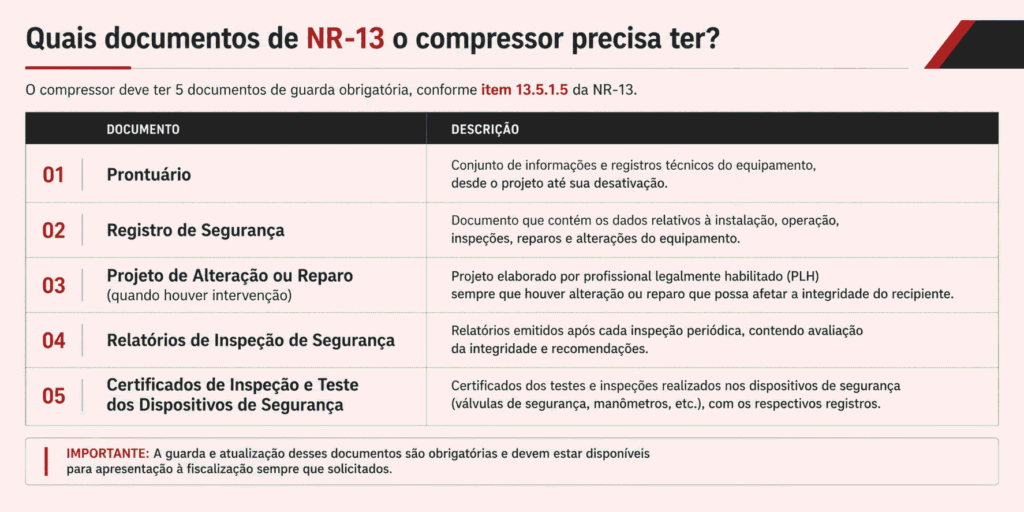

Para NR-13 Compressor, a lista de documentos exigidos é a mesma de qualquer vaso de pressão enquadrado.

Lista rápida — todos exigidos pelo item 13.5.1.5 quando o reservatório está enquadrado:

• Prontuário do vaso de pressão
• Registro de segurança
• Projeto de alteração ou reparo (quando houver intervenção)
• Relatórios de inspeção de segurança
• Certificados de inspeção e teste dos dispositivos de segurança

Mais dois requisitos que não integram essa lista, mas são obrigatórios de forma autônoma:

• Placa de identificação (item 13.5.1.3/13.5.1.4)
• Instrumento de pressão — manômetro (item 13.5.1.2″d”) e seu certificado de calibração, quando aplicável (item 13.3.6)

Prontuário do vaso de pressão

Aplicação: obrigatório para todo reservatório/separador enquadrado.
Referência: NR-13, item 13.5.1.5″a”.

Documento fornecido pelo fabricante, reunindo código de construção, especificação de materiais, procedimentos de fabricação e inspeção final, metodologia de cálculo da PMTA, desenhos, pressão máxima de operação, registro do teste hidrostático de fabricação, dados dos dispositivos de segurança, ano de fabricação e categoria do vaso (11 itens, I a XI).

Na prática: é o documento de origem do vaso — sem ele, não há como comprovar formalmente a PMTA nem os limites de projeto. Não tem prazo de validade — é atualizado apenas quando uma inspeção determina alteração das condições de projeto (item 13.5.4.12), não por calendário. Ver Documento — Prontuário NR-13.

Registro de segurança

Aplicação: obrigatório para todo reservatório/separador enquadrado.
Referência: NR-13, itens 13.5.1.5″b” e 13.5.1.7.

Livro de páginas numeradas, pastas ou sistema informatizado onde são registradas todas as ocorrências relevantes de segurança e o resultado de cada inspeção (inicial, periódica e extraordinária), com a condição operacional do vaso e a assinatura do PLH.

Na prática: é um registro contínuo — os lançamentos se acumulam ao longo da vida do equipamento. Não tem prazo de validade próprio; a exigência é de atualização imediata após cada inspeção (item 13.3.8.1). Ver Documento — Registro de Segurança.

Relatórios de inspeção de segurança

Aplicação: obrigatório para todo reservatório/separador enquadrado, gerado a cada inspeção.
Referência: NR-13, itens 13.5.1.5″d” e 13.5.4.11.

Documento técnico do PLH que descreve os exames e testes realizados, as anomalias detectadas (com registro fotográfico), o resultado, o parecer conclusivo sobre a integridade do vaso e a data prevista para a próxima inspeção (item 13.5.4.11″l”).

Na prática: deve ser elaborado em até 60 dias após a inspeção (90 dias em parada geral de manutenção — item 13.3.8). Não é um documento com “vencimento” no sentido de expirar — cada inspeção gera um novo relatório, que por sua vez fixa a próxima data de inspeção (que é o vencimento propriamente dito). Ver Documento — Relatório de Inspeção.

Projeto de alteração ou reparo

Aplicação: obrigatório apenas quando houver modificação das condições de projeto ou reparo capaz de comprometer a segurança do vaso (item 13.3.7.3).
Referência: NR-13, itens 13.5.1.5″c” e 13.3.7 a 13.3.7.5.

Na prática: a ausência deste documento não é, por si só, irregularidade — um reservatório que nunca sofreu reparo ou alteração legitimamente não o possui. Ele passa a ser exigível no momento em que uma intervenção dessa natureza ocorre, deve ser concebido ou aprovado por PLH, e sua execução aciona inspeção extraordinária (item 13.5.4.10″b”). Ver Documento — Projeto de Alteração ou Reparo.

Certificado de inspeção e teste da válvula de segurança

Aplicação: obrigatório — todo reservatório enquadrado deve ter válvula de segurança (item 13.5.1.2″a”), e ela deve ser desmontada, inspecionada e testada periodicamente.
Referência: NR-13, itens 13.5.1.5″e” e 13.5.4.9.

Na prática: tem vencimento, mas não um prazo fixo próprio. A norma determina que a válvula seja desmontada, inspecionada e testada “com prazo adequado à sua manutenção, porém não superior ao previsto para a inspeção de segurança periódica interna dos vasos de pressão por elas protegidos” (item 13.5.4.9).

Ou seja: o prazo do certificado da válvula está atrelado ao prazo da inspeção interna do próprio reservatório — se o reservatório é categoria III sem SPIE (inspeção interna a cada 6 anos), a válvula precisa ser testada em intervalo igual ou menor que esse.

O número do certificado deve constar no relatório de inspeção do vaso (item 13.5.4.11″n”). Ver Documento — Certificado de Inspeção e Teste de Válvula de Segurança.

Certificado de calibração do manômetro

Aplicação: o instrumento é obrigatório (item 13.5.1.2″d”); sua calibração é exigida “quando aplicável” (item 13.3.6).
Referência: NR-13, item 13.3.6.

Na prática: tem vencimento, mas a NR-13 não fixa a periodicidade. O texto da norma exige que instrumentos de controle e segurança sejam mantidos em condições adequadas de uso e “inspecionados e testados ou, quando aplicável, calibrados” — sem definir intervalo, classe de exatidão ou formato do certificado. A definição do intervalo fica a critério técnico do PLH ou de procedimento interno do estabelecimento.

⚠️ Fontes complementares não normativas (apostila técnica de calibração) citam como boa prática um intervalo de até 12 meses — isso não é uma exigência da NR-13, é referência de prática de mercado. Ver Documento — Certificado de Calibração de Instrumento.

Placa de identificação

Aplicação: obrigatória para todo vaso de pressão enquadrado.
Referência: NR-13, itens 13.5.1.3, 13.5.1.4 e 13.3.13.

Placa indelével, afixada no corpo do vaso, em local visível e de fácil acesso, com fabricante, número de identificação, ano de fabricação, PMTA e código de construção. A categoria do vaso deve constar em local visível, não necessariamente na própria placa (item 13.5.1.4).

Na prática: não tem prazo de validade, mas deve ser atualizada sempre que uma inspeção determinar alteração das condições de projeto — concomitantemente com o prontuário (item 13.5.4.12). É proibido operar, comercializar ou alugar o vaso sem essa identificação (item 13.3.13). Ver Pesquisa Técnica — Placa de Identificação na NR-13.

Quadro-síntese de vencimentos

Voltando ao tema NR-13 Compressor, este quadro resume quais documentos e inspeções possuem prazo:

Prazos da inspeção periódica (Tabela 2 da NR-13, item 13.5.4.5)

Não existe “o” prazo de validade da inspeção externa ou interna de um compressor de ar — o prazo depende exclusivamente da categoria do reservatório específico, que só é determinada calculando a classe do fluido e o grupo de potencial de risco daquele vaso. [Fonte: Recorte — NR-13 · Tabela 2 Periodicidade de Inspeção]

Estabelecimentos com SPIE certificado podem ampliar esses prazos por metodologia de Inspeção Baseada em Risco (limite de 10 anos para exame interno de categoria I — item 13.5.4.5.1) ou postergar a inspeção interna pela metade do prazo da Tabela 2 mediante Inspeção Não Intrusiva conforme ABNT NBR 16455 (item 13.5.4.5.3).

Postergação por força maior: o prazo de qualquer inspeção periódica pode ser postergado em até 6 meses, mediante justificativa formal do empregador e análise técnica de PLH (item 13.3.1.1) — não é uma prorrogação automática.

Inspeção extraordinária: independentemente do prazo periódico, o reservatório deve ser inspecionado sempre que (item 13.5.4.10):

• for danificado por acidente ou ocorrência que comprometa sua segurança;
• sofrer reparo ou alteração importante;
• ficar inativo por mais de 12 meses antes de ser recolocado em funcionamento;
• tiver o local de instalação alterado (exceto vasos móveis).

O que fazer quando faltam documentos

Ainda tratando de NR-13 Compressor: quando o prontuário do reservatório está inexistente ou extraviado, a NR-13 não trata isso como impedimento definitivo de regularização — trata como situação a ser reconstituída (item 13.5.1.6):

“Quando inexistente ou extraviado, o prontuário do vaso de pressão deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de PLH, sendo imprescindível a reconstituição das premissas de projeto, dos dados dos dispositivos de segurança e da memória de cálculo da PMTA.”
[Fonte: NR-13, item 13.5.1.6]

A reconstituição precisa necessariamente incluir: as premissas de projeto, os dados dos dispositivos de segurança e a memória de cálculo da PMTA — não é uma reconstituição superficial.

Caso o vaso não tenha sido construído sob nenhum código reconhecido e não seja tecnicamente possível reconstituir a memória de cálculo (situação comum em reservatórios muito antigos, sem placa nem documentação de fabricante), a NR-13 prevê um regime específico para equipamentos instalados antes de 20/12/2018 (item 13.5.1.6.1):

• o PLH atribui a PMTA a partir dos dados operacionais reais do equipamento;
• o vaso passa a ter periodicidade de inspeção mais curta: 1 ano para inspeção externa e 3 anos para inspeção interna — os mesmos prazos da categoria mais restritiva (Categoria I);
• a empresa deve elaborar um plano de ação para inspeção extraordinária especial de todos os vasos nessa situação (item 13.5.1.6.2);
• qualquer projeto de reparo subsequente não pode ter prazo de implementação superior à vida remanescente calculada na inspeção extraordinária especial (item 13.5.1.6.3).

A placa de identificação ausente ou ilegível segue a mesma lógica prática: a norma proíbe expressamente a utilização de vasos de pressão sem a identificação exigida (item 13.3.13), e a reconstituição da placa deve refletir os mesmos dados validados no prontuário reconstituído pelo PLH — os dois documentos devem permanecer coerentes entre si.

⚠️ A NR-13 não trata explicitamente do procedimento de confecção física de uma nova placa; a exigência normativa recai sobre o conteúdo mínimo obrigatório e sua correspondência com o prontuário. [Fonte: Pesquisa Técnica — Placa de Identificação na NR-13]

Diferenças importantes

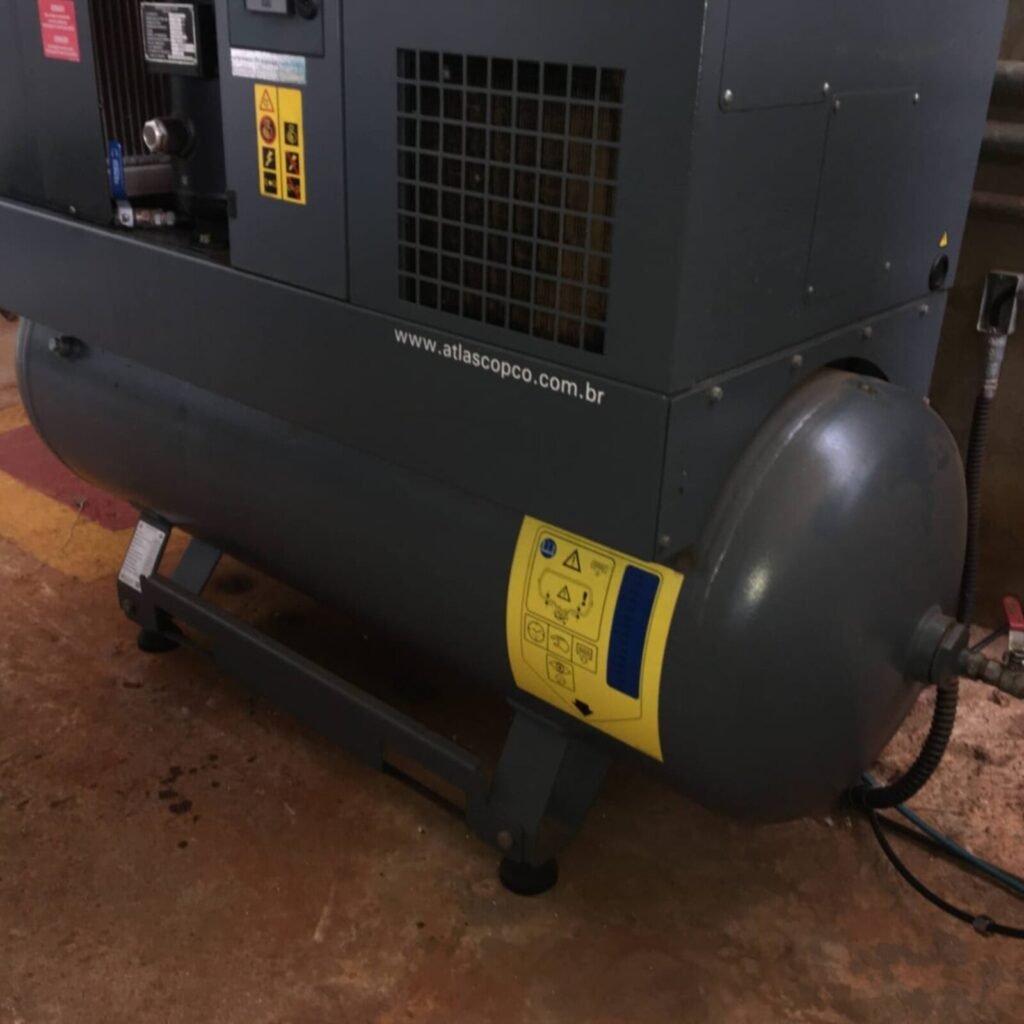

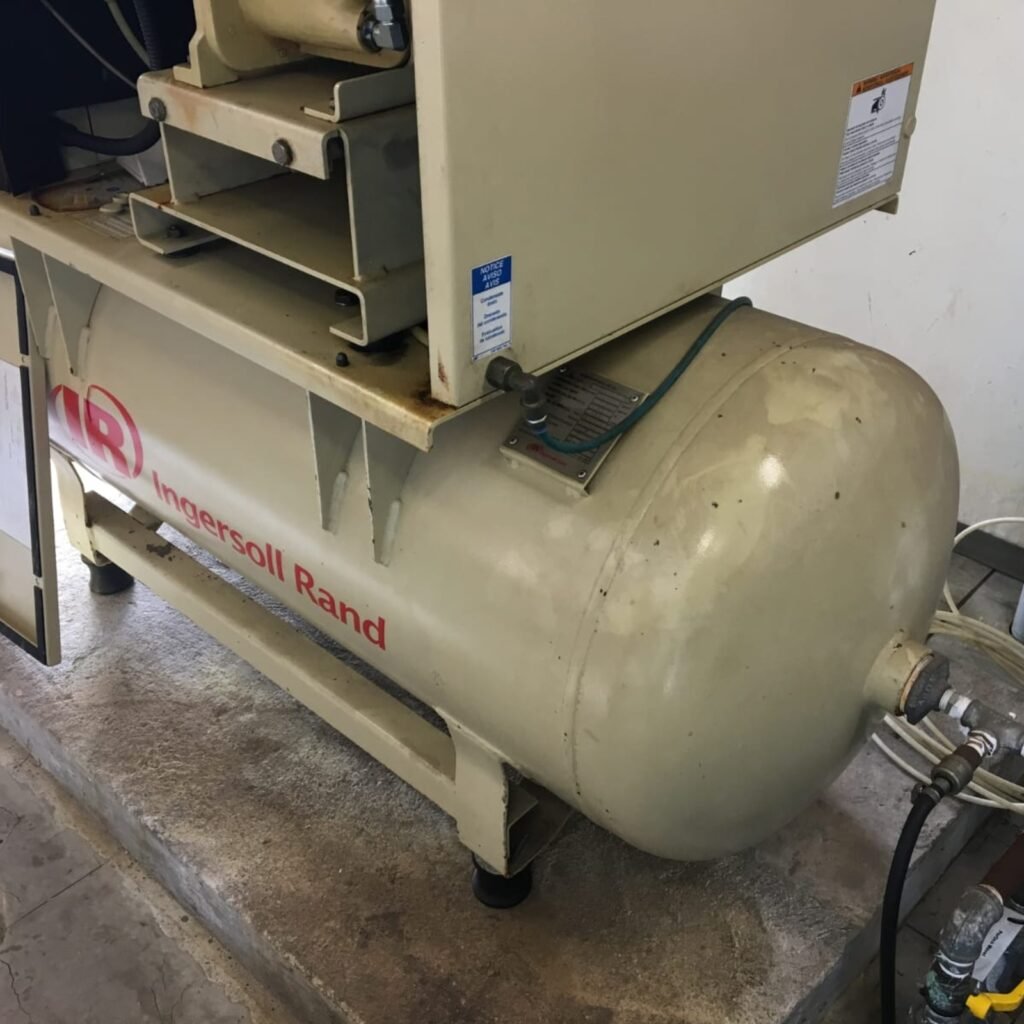

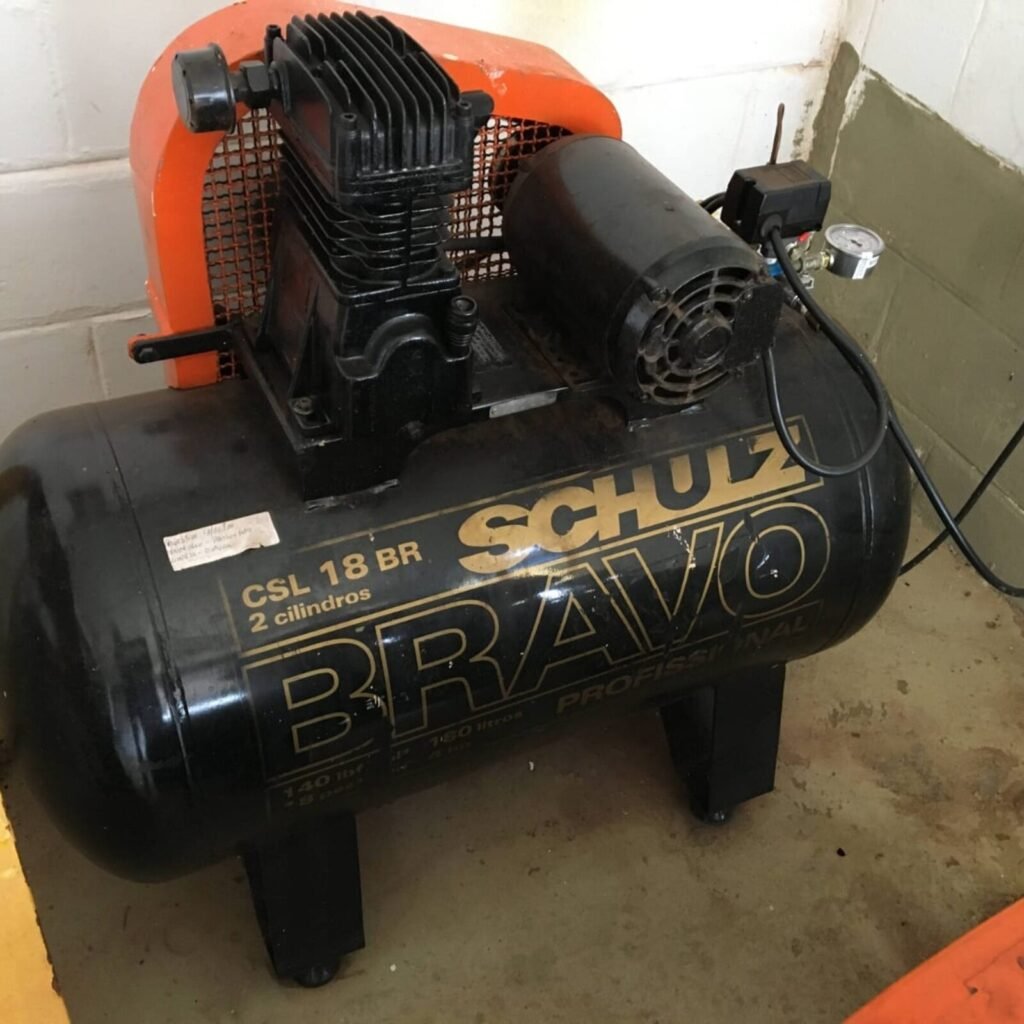

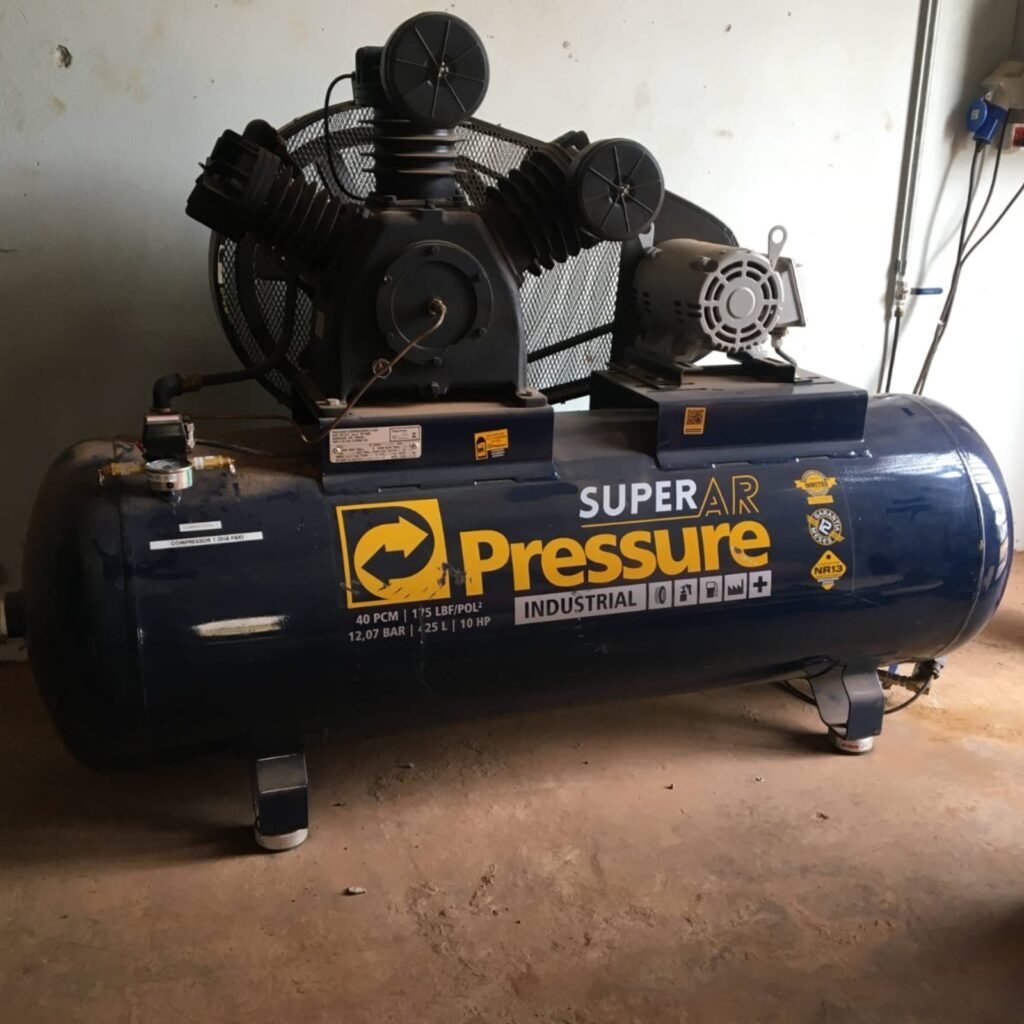

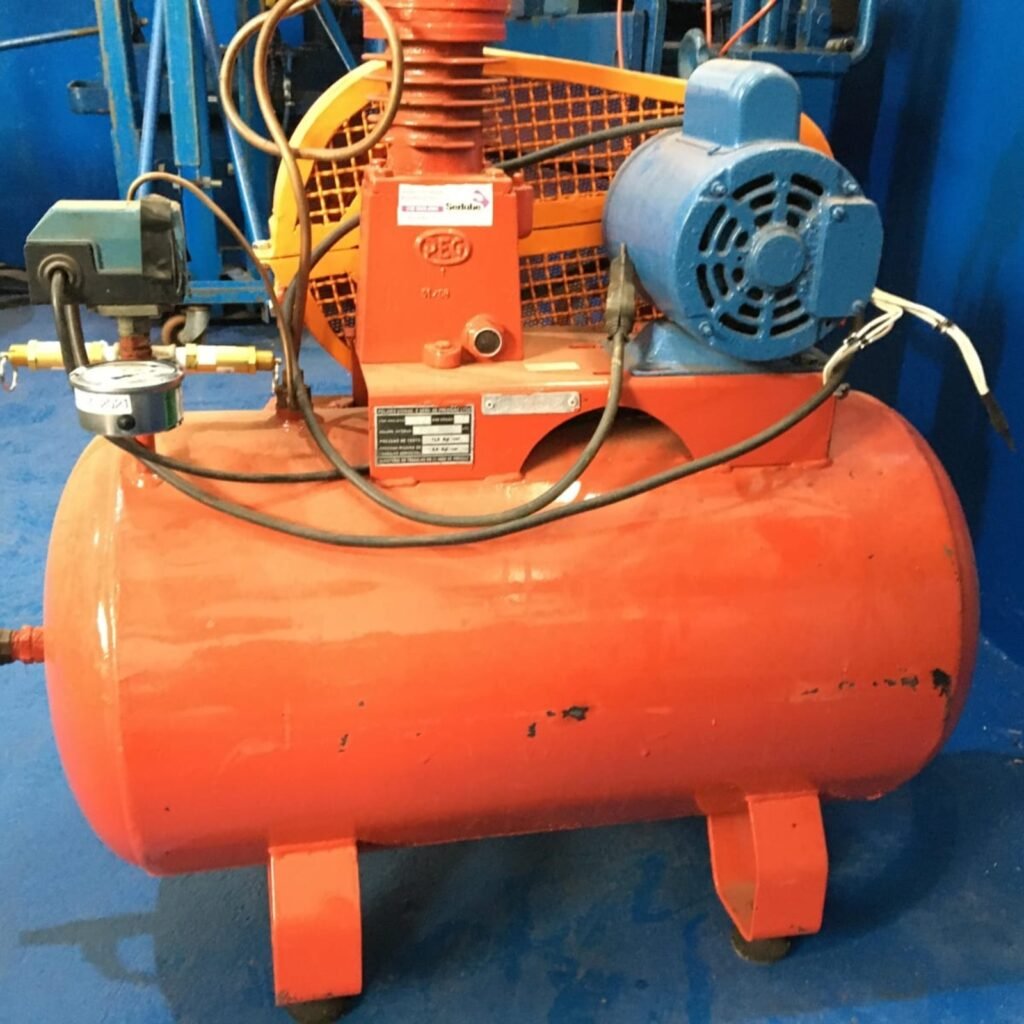

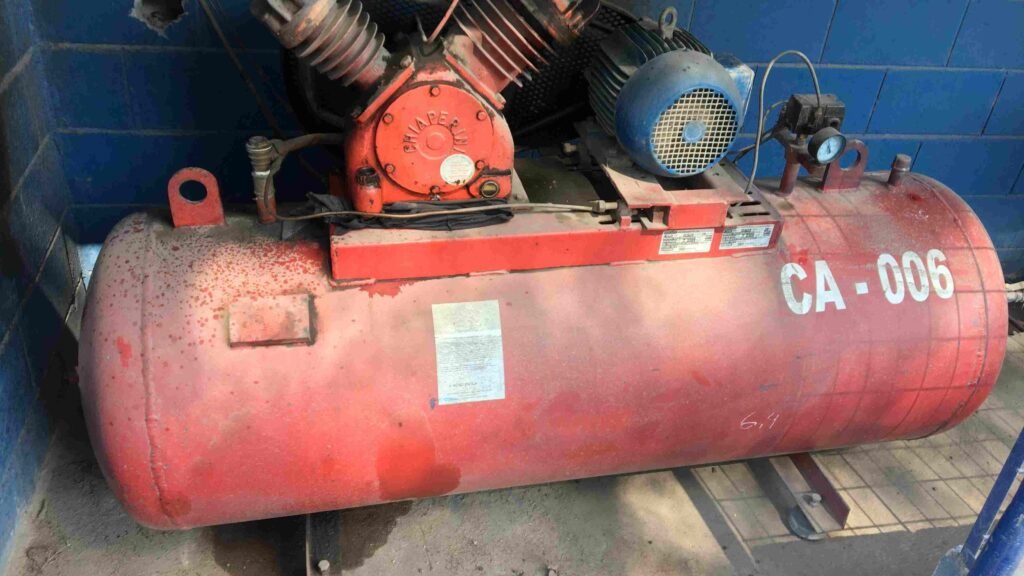

Câmara de compressão × reservatório de ar comprimido. A câmara é a máquina que comprime o ar — está fora da NR-13 em qualquer circunstância, é regida por outras normas (como a NR-12) e pelo código de projeto mecânico do fabricante.

O reservatório é o vaso passivo que armazena o ar já comprimido — é ele, e não a máquina, que a NR-13 regula quando atende aos critérios de enquadramento.

Certificado de inspeção e teste da válvula de segurança × certificado de calibração do manômetro. São documentos distintos, com base normativa distinta. O primeiro decorre de “inspecionadas e testadas” (item 13.5.4.9) e tem prazo derivado da inspeção interna do vaso protegido.

O segundo decorre de “calibrados, quando aplicável” (item 13.3.6) e não tem prazo fixado pela norma. Não são o mesmo tipo de documento e não compartilham o mesmo tipo de vencimento.

Prontuário × relatório de inspeção. O prontuário registra a origem e o projeto do vaso (documento permanente). O relatório registra o resultado de uma inspeção específica (documento recorrente, um por evento de inspeção). Um não substitui o outro.

Documento condicional × ausência irregular. A falta de projeto de alteração ou reparo não é, por si só, irregularidade — pode significar apenas que o vaso nunca sofreu intervenção que exigisse esse documento. Diferente da falta de prontuário, registro de segurança ou relatório de inspeção, que são exigidos incondicionalmente para todo vaso enquadrado.

Aplicação prática

Ao avaliar um caso de NR-13 Compressor, o primeiro passo técnico é identificar se o reservatório (e o separador ar-óleo, se houver) atende aos critérios de enquadramento — diâmetro e P·V — porque toda a análise documental subsequente só se aplica se essa condição for confirmada. Reservatórios pequenos, com diâmetro interno inferior a 150 mm, ficam fora do escopo da norma independentemente da pressão.

Uma vez confirmado o enquadramento, a verificação documental do proprietário deve reunir:

• prontuário;
• registro de segurança;
• relatório da última inspeção (com a data da próxima inspeção já definida nele);
• certificado vigente da válvula de segurança;
• certificado de calibração do manômetro;
• placa de identificação legível e compatível com os dados do prontuário.

O projeto de alteração ou reparo só é exigível se houve intervenção registrada.

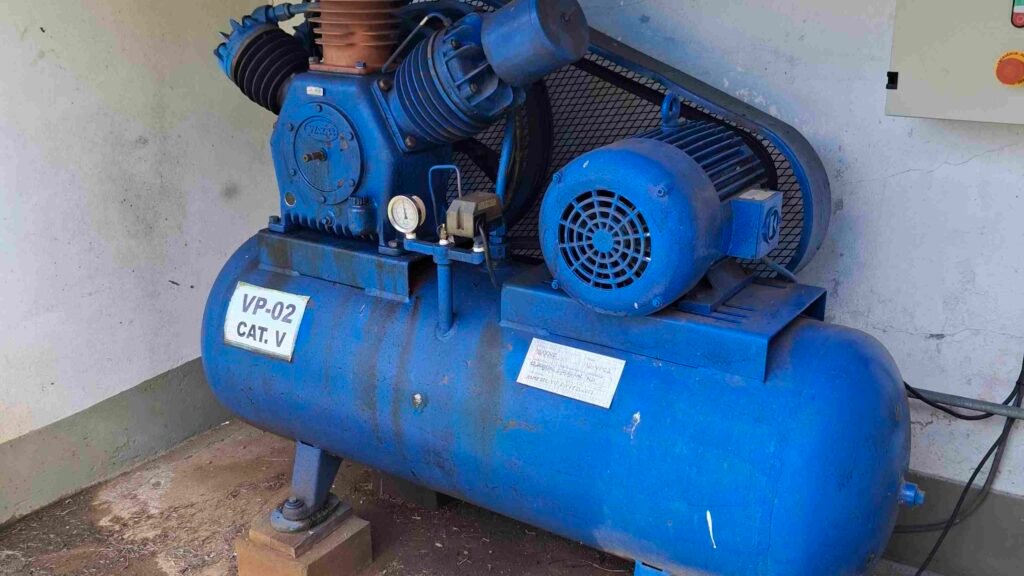

Para determinar se as inspeções estão em dia, é necessário primeiro calcular a categoria do reservatório específico (classe do fluido + grupo de potencial de risco), e só então aplicar os prazos da Tabela 2 a esse vaso. Comparar um reservatório com o prazo de outro, sem calcular a categoria individualmente, é uma inferência incorreta.

Quando a documentação está ausente e não há como reconstituir a memória de cálculo por falta de dados do fabricante, o caminho técnico previsto pela norma é a atribuição de PMTA por PLH a partir de dados operacionais, com o reservatório passando ao regime de inspeção mais frequente (1 ano externo / 3 anos interno) até que a situação esteja tecnicamente estabilizada.

Cuidados e erros de interpretação

Estes são os erros mais comuns de interpretação sobre NR-13 Compressor:

• Tratar “o compressor” como o objeto regulado pela NR-13. A norma não regula a máquina compressora — regula o reservatório de ar comprimido e os vasos de pressão auxiliares associados a ele. Falar em “prontuário do compressor” é impreciso; o correto é “prontuário do reservatório”.
• Presumir isenção pelo fato de o vaso integrar o mesmo pacote (skid) do compressor. A Perguntas e Respostas oficial da NR-13 (P11) trata especificamente deste equipamento e confirma o enquadramento do reservatório e do separador ar-óleo quando atendem aos critérios dimensionais — a integração física ao pacote da máquina não isenta esses vasos.
• Tratar o manômetro de descarga do compressor como o instrumento de pressão do vaso exigido pela NR-13. São pontos de medição distintos; o instrumento exigido pelo item 13.5.1.2″d” é o que indica a pressão de operação do próprio reservatório ou do sistema que o contém.
• Aplicar um prazo único de inspeção a “todo compressor de ar”. O prazo depende da categoria do reservatório específico (Tabela 2), que varia com o P·V de cada vaso — não existe um prazo padrão de mercado válido para qualquer equipamento.
• Tratar a ausência de projeto de alteração ou reparo como irregularidade automática. Só é exigível quando efetivamente houve intervenção que altere as condições de projeto ou comprometa a segurança.
• Confundir certificado de calibração com certificado de inspeção e teste. São documentos, normas de origem e tipos de vencimento diferentes — um não substitui o outro na composição do prontuário.
• Tratar a ART como exigência expressa da NR-13 para os certificados de calibração de manômetro ou de inspeção/teste de válvula de segurança. Não foi localizada, no texto da NR-13, menção a Anotação de Responsabilidade Técnica como conteúdo obrigatório desses dois certificados. A ART decorre do marco legal do sistema CONFEA/CREA (Lei 6.496/1977) sobre o exercício profissional da engenharia, e é prática recomendada para formalizar a responsabilidade técnica do serviço — mas isso é distinto de ser um item exigido pelo texto da NR-13. [⚠️ DADO FALTANTE NA BASE — a exigência de ART não está confirmada como obrigação direta da NR-13 para este tema; ver Pesquisa Técnica — Placa de Identificação na NR-13, item 8 do FAQ]

Evidência normativa

NR-13 · item 13.2.1 (campo de aplicação)

“b) vasos de pressão cujo produto P.V seja superior a 8 (oito), onde P é o módulo da pressão máxima de operação em kPa e V o seu volume interno em m³; c) vasos de pressão que contenham fluidos da classe A, especificados na alínea ‘a’ do subitem 13.5.1.1.1, independente do produto P.V; d) recipientes móveis com P.V superior a oito […]”

Interpretação técnica: define o critério dimensional de enquadramento (diâmetro/P·V) aplicado pela P&R P11 ao reservatório de ar comprimido, e confirma que recipientes móveis (compressores sobre rodas) não escapam do enquadramento por esse motivo.
Aplicação prática: é o critério a aplicar a cada reservatório individualmente para saber se a NR-13 se aplica.

NR-13 · item 13.2.2 (exclusões)

“f) vasos de pressão com diâmetro interno inferior a cento e cinquenta milímetros independentemente da classe do fluido”

Interpretação técnica: exclusão automática por diâmetro, sem exceção por pressão ou fluido.
Aplicação prática: reservatórios pequenos (diâmetro < 150 mm) ficam fora da NR-13 mesmo com pressão elevada.

Recorte — P&R NR-13 · P11 Compressor de Ar

“As câmaras de compressão estão excluídas dos requisitos da NR-13. O reservatório de ar comprimido, suportado ou não por rodas, deve ser enquadrado no item 13.2.1, alínea ‘b’, se o diâmetro interno do reservatório for maior ou igual a 150 mm e o produto PV for maior do que 8 kPa.m³. […] Além do reservatório de ar comprimido, os compressores rotativos (parafuso) podem ter anexos outros vasos de pressão auxiliares, como os separadores ar-óleo. Esses vasos de pressão auxiliares podem ser enquadrados como vasos de pressão se atenderem também aos critérios da NR-13.”

Interpretação técnica: interpretação oficial do MTE/SIT aplicando o critério geral do item 13.2.1″b” especificamente a este equipamento, e estendendo o mesmo critério ao separador ar-óleo.
Aplicação prática: é a referência direta a citar sempre que se afirma que “o reservatório do compressor é vaso de pressão”.

NR-13 · item 13.5.1.5 (documentação obrigatória)

“Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado, a seguinte documentação devidamente atualizada: a) prontuário do vaso de pressão […]; b) registro de segurança; c) projeto de alteração ou reparo; d) relatórios de inspeção de segurança; e e) certificados de inspeção e teste dos dispositivos de segurança.”

Interpretação técnica: lista fechada da documentação de guarda obrigatória — cinco itens, sem exigência autônoma de ART nesta lista.
Aplicação prática: é o checklist documental mínimo a verificar em qualquer reservatório enquadrado.

NR-13 · item 13.5.1.6 e 13.5.1.6.1 (reconstituição)

“13.5.1.6 Quando inexistente ou extraviado, o prontuário do vaso de pressão deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de PLH, sendo imprescindível a reconstituição das premissas de projeto, dos dados dos dispositivos de segurança e da memória de cálculo da PMTA.
13.5.1.6.1 Vasos de pressão construídos sem códigos de construção, instalados antes da publicação da Portaria MTb nº 1.082, de 18 de dezembro de 2018 […], para os quais não seja possível a reconstituição da memória de cálculo por códigos reconhecidos, devem ter PMTA atribuída por PLH, a partir dos dados operacionais e serem submetidos a inspeções periódicas, conforme os prazos abaixo: a) um ano, para inspeção de segurança periódica externa; e b) três anos, para inspeção de segurança periódica interna.”

Interpretação técnica: caminho normativo explícito para equipamento sem documentação de origem.
Aplicação prática: fundamenta a seção “O que fazer quando faltam documentos” deste post.

NR-13 · item 13.5.4.5 e Tabela 2 (periodicidade)

“A inspeção de segurança periódica, constituída por exames externo e interno, deve obedecer aos prazos máximos indicados na Tabela 2, com base na categoria do vaso.”

Interpretação técnica: os prazos de inspeção externa/interna são função da categoria — não há prazo único.
Aplicação prática: fundamenta o quadro de vencimentos e a resposta direta deste post.

NR-13 · item 13.5.4.9 (prazo da válvula de segurança)

“As válvulas de segurança dos vasos de pressão devem ser desmontadas, inspecionadas e testadas com prazo adequado à sua manutenção, porém não superior ao previsto para a inspeção de segurança periódica interna dos vasos de pressão por elas protegidos, de acordo com o subitem 13.5.4.5.”

Interpretação técnica: o vencimento do certificado da válvula é derivado do vencimento da inspeção interna do vaso protegido, não um prazo autônomo fixo.
Aplicação prática: responde diretamente “o certificado da válvula de segurança possui vencimento?”.

NR-13 · item 13.3.6 (instrumentos)

“Os instrumentos e sistemas de controle e segurança dos equipamentos abrangidos por esta NR devem ser mantidos em condições adequadas de uso e devidamente inspecionados e testados ou, quando aplicável, calibrados.”

Interpretação técnica: exige calibração “quando aplicável”, sem fixar periodicidade, classe de exatidão ou formato de certificado.
Aplicação prática: responde diretamente “o certificado de calibração do manômetro possui vencimento?” — sim quanto à necessidade de existir e ser mantido válido, mas sem prazo fixado pela norma.

NR-13 · item 13.5.4.12 (atualização de placa e prontuário)

“Sempre que os resultados da inspeção determinarem alterações das condições de projeto, a placa de identificação e a documentação do prontuário devem ser atualizadas.”

Interpretação técnica: o gatilho de atualização de placa e prontuário é o resultado de uma inspeção, não uma data fixa.
Aplicação prática: confirma que placa e prontuário não têm “prazo de validade” no sentido calendário.

NR-13 · item 13.3.1 (condição de grave e iminente risco)

“13.3.1 As seguintes situações constituem condição de grave e iminente risco: a) operação de equipamentos abrangidos por esta NR sem os dispositivos de segurança previstos nos subitens 13.4.1.2 ‘a’, 13.5.1.2 ‘a’, 13.6.1.2 e 13.7.2.1; […] c) ausência ou bloqueio de dispositivos de segurança, sem a devida justificativa técnica, baseada em códigos, normas ou procedimentos formais de operação do equipamento; […] e) operação de equipamento enquadrado nesta NR, cujo relatório de inspeção ateste a sua inaptidão operacional […]”

Interpretação técnica: define, de forma fechada (alíneas “a” a “f”), as situações que a própria NR-13 classifica como risco grave e iminente — distintas de uma simples ausência documental isolada.
Aplicação prática: fundamenta a distinção, na pergunta “o que acontece quando falta documentação”, entre irregularidade a regularizar e condição de risco grave e iminente.

NR-13 · item 13.3.2 e 13.3.3 (PLH e responsabilidade técnica)

“13.3.2 […] considera-se PLH aquele que tem competência legal para o exercício da profissão de engenheiro nas atividades referentes a projeto de construção, acompanhamento da operação e da manutenção, inspeção e supervisão de inspeção de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento […]. 13.3.3 A inspeção de segurança dos equipamentos abrangidos por esta NR deve ser executada sob a responsabilidade técnica de PLH.”

Interpretação técnica: define quem é o PLH e confirma que a responsabilidade técnica pela inspeção de segurança do reservatório é dele, individualmente.
Aplicação prática: é a base normativa para responder “quem pode inspecionar e emitir o laudo” do reservatório do compressor.

NR-13 · item 13.5.4.11 (conteúdo do relatório de inspeção)

“m) nome legível, assinatura e número do registro no conselho profissional do PLH e nome legível e assinatura de técnicos que participaram da inspeção”

Interpretação técnica: confirma que o relatório de inspeção — o “laudo” na prática — exige explicitamente a identificação e assinatura do PLH responsável, além dos técnicos participantes.
Aplicação prática: é a evidência direta de que o laudo do reservatório do compressor precisa estar assinado por PLH, não apenas ser emitido por qualquer técnico.

Atendimento em Minas Gerais e em todo o Brasil

A Madrigal Mineira está sediada em Minas Gerais, com atuação consolidada em cidades como Uberlândia e Betim.

Além de Minas Gerais, também atendemos empresas em outras regiões do Brasil, incluindo:

• Distrito Federal — Brasília
• Espírito Santo — Vitória
• Rio de Janeiro — Rio de Janeiro
• São Paulo
• Bahia
• Goiás — Goiânia

Conclusão técnica

Em resumo sobre NR-13 Compressor: o compressor de ar entra no campo de aplicação da norma apenas por meio do reservatório de ar comprimido (e do separador ar-óleo, quando existir), não pela máquina compressora. O enquadramento depende de dois critérios objetivos — diâmetro ≥ 150 mm e P·V > 8 kPa·m³ — confirmados pela interpretação oficial da NR-13 (P&R P11) especificamente para este equipamento.

Uma vez enquadrado, o reservatório segue a documentação padrão de qualquer vaso de pressão: prontuário, registro de segurança, relatórios de inspeção, certificados de inspeção e teste da válvula de segurança, e — quando aplicável — projeto de alteração ou reparo. Nem todo documento vence: prontuário, registro de segurança e placa de identificação são permanentes, atualizados por evento.

As inspeções externa e interna vencem conforme a categoria do vaso (Tabela 2), que varia caso a caso. O certificado da válvula de segurança vence, mas seu prazo deriva do prazo da inspeção interna do vaso protegido — não é um intervalo fixo próprio. O certificado de calibração do manômetro é exigido, porém sem periodicidade fixada pela norma.

Quando faltam prontuário, placa ou dados de fabricante, a NR-13 oferece um caminho técnico de regularização via PLH — reconstituição documental ou, quando isso não for possível, atribuição de PMTA a partir de dados operacionais, com regime de inspeção mais frequente até a estabilização técnica da situação.

Aprofunde seus conhecimentos em NR-13

O Blog Madrigal Mineira reúne artigos técnicos sobre inspeção de vasos de pressão, caldeiras, tubulações, estudos de caso, materiais em PDF e checklists.

É um espaço voltado para profissionais que buscam atualização em segurança industrial, SPIE, PMTA, teste hidrostático e conformidade legal.

NR-13 Atualizada Comentada

Confira nossa página NR-13 Atualizada Comentada e veja a evolução da norma desde 1995 até 2022.

Inclui análise detalhada das mudanças e novas exigências, abrangendo também tubulações e tanques metálicos.

Referências oficiais da NR-13

• NR-13 Oficial – Ministério do Trabalho
• Perguntas e Respostas NR-13
• NR-13 – PDF Oficial 2022
