Documentos Obrigatórios para Caldeiras conforme a NR-13

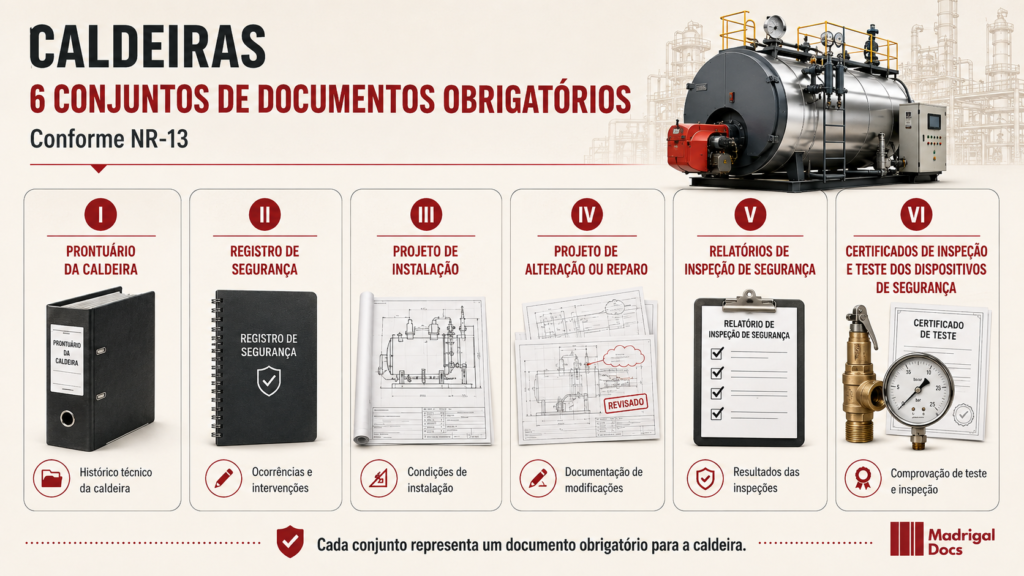

Documentos Obrigatórios para Caldeiras conforme a NR-13. O item 13.4.1.5 da NR-13 relaciona expressamente seis documentos obrigatórios que toda caldeira abrangida deve possuir, devidamente atualizados, no estabelecimento onde estiver instalada:

1. Prontuário da Caldeira;
2. Registro de Segurança;
3. Projeto de Instalação;
4. Projeto de Alteração ou Reparo;
5. Relatórios de Inspeção de Segurança; e
6. Certificados de inspeção e teste dos dispositivos de segurança.

Os Documentos Obrigatórios para Caldeiras conforme a NR-13 precisam estar identificados, atualizados e vinculados à caldeira efetivamente instalada.

Além desses seis, 13.4.3.1 exige que toda caldeira possua Manual de Operação atualizado, em português e em local de fácil acesso aos operadores. O Manual é obrigatório, mas não integra a lista fechada das alíneas a a f de 13.4.1.5; ele pertence ao bloco de segurança na operação.

Os documentos não têm a mesma função nem surgem ao mesmo tempo. O prontuário nasce com a fabricação e reúne a base técnica do equipamento. O projeto de instalação antecede a instalação. O Registro de Segurança acompanha continuamente as ocorrências e inspeções. Projetos de alteração ou reparo surgem quando existem as hipóteses de 13.3.7.3. Relatórios são produzidos após inspeções. Os certificados da alínea 13.4.1.5(f) evidenciam as inspeções e os testes aplicáveis aos dispositivos de segurança efetivamente instalados; o certificado diretamente relacionado pela NR-13 ao Relatório de Inspeção é o da válvula de segurança. O Manual orienta a operação diária e as respostas a emergências.

Não existe, na NR-13, um documento único denominado “laudo NR-13” que substitua esse conjunto. A expressão pode aparecer no mercado de forma informal, mas não deve ocultar os documentos individualizados, seus conteúdos, autores, assinaturas, datas e vínculos com a caldeira real.

Conjunto documental da caldeira

Os Documentos Obrigatórios para Caldeiras conforme a NR-13 organizam evidências de origem, histórico de vida e controle operacional do equipamento.

O conjunto documental é o sistema de evidências que permite reconstruir a identidade técnica, o projeto, a instalação, a operação, as intervenções, os testes e o histórico de integridade da caldeira. Ele possui três camadas:

• base de origem: prontuário e projeto de instalação;
• histórico de vida: Registro de Segurança, relatórios, projetos de alteração ou reparo e certificados;
• controle operacional: Manual de Operação atualizado.

Essas camadas se relacionam, mas não se substituem. Um relatório não recompõe sozinho um prontuário. Uma anotação no Registro de Segurança não substitui o relatório detalhado. Um certificado de válvula não substitui o parecer conclusivo da inspeção da caldeira. Um Manual de Operação não contém, por definição, a memória de cálculo da PMTA.

Escopo da conclusão

Este conteúdo trata somente de caldeiras enquadradas na NR-13. O campo de aplicação deve ser confirmado antes da aplicação do conjunto: 13.2.1(a) inclui caldeiras com pressão de operação superior a 60 kPa, enquanto 13.2.2(k) exclui caldeiras com volume inferior a 100 litros. Equipamentos excluídos continuam sujeitos ao dever de inspeção e manutenção de 13.2.3, mas não recebem automaticamente toda a documentação de 13.4.1.5.

Quais documentos a NR-13 relaciona expressamente para caldeiras?

Resposta: os seis documentos obrigatórios estão nas alíneas a a f de 13.4.1.5.

Para os Documentos Obrigatórios para Caldeiras conforme a NR-13, cada alínea tem uma finalidade própria e não pode ser tratada como substituta das demais.

Condição: o texto exige documentação “devidamente atualizada” no estabelecimento onde a caldeira está instalada.

Fonte: NR-13, redação da Portaria MTP nº 1.846/2022, atualizada pela Portaria MTP nº 4.219/2022, 13.4.1.5, página PDF 7.

Limite: placa de identificação, identificação visível, laudo do teste hidrostático de fabricação, procedimentos operacionais e documentos de capacitação também produzem evidências relevantes, mas não são novas alíneas da lista de 13.4.1.5. Alguns estão incorporados ao prontuário ou disciplinados em outros itens.

O que é o Prontuário da Caldeira?

Nos Documentos Obrigatórios para Caldeiras conforme a NR-13, o prontuário preserva a base técnica de origem do equipamento.

O que é: documento técnico de origem fornecido pelo fabricante. O item 13.4.1.5(a) estabelece dez informações mínimas que devem constar no Prontuário da Caldeira:

1. código de construção e ano de edição;
2. especificação dos materiais;
3. procedimentos utilizados na fabricação, montagem e inspeção final;
4. metodologia para estabelecimento da PMTA;
5. registros da execução do teste hidrostático de fabricação;
6. desenhos e dados necessários ao monitoramento da vida útil;
7. características funcionais;
8. dados dos dispositivos de segurança;
9. ano de fabricação; e
10. categoria da caldeira.

Para que serve: estabelecer a identidade e a base técnica contra as quais são avaliados integridade, capacidade, alterações, reparos e condições de operação.

Quando surge: na fabricação. É fornecido pelo fabricante e deve estar disponível no estabelecimento da instalação.

Quem participa: o fabricante fornece o prontuário. O empregador responde pela sua disponibilidade e, se ele for inexistente ou extraviado, por sua reconstituição. A responsabilidade técnica da reconstituição cabe ao fabricante ou a PLH.

Como se atualiza: 13.4.4.13 exige atualização da placa e da documentação do prontuário quando os resultados da inspeção determinarem alterações dos dados de projeto. Isso não significa emitir um prontuário novo a cada inspeção.

Relação com outros documentos: o prontuário fornece a base para o projeto de instalação, inspeções, relatórios, projetos de intervenção e verificação dos dispositivos. O histórico posterior não deve ser misturado ao conteúdo original sem controle de revisão e rastreabilidade.

Principal limite: a NR-13 lista informações mínimas, mas o detalhamento técnico da memória de cálculo depende do código ou método de projeto. A P&R oficial de 2023 esclarece que, para caldeiras projetadas por fórmulas conforme ASME Section I, deve ser fornecida memória de cálculo mecânica detalhada conforme o código adotado.

O que é o Registro de Segurança?

Entre os Documentos Obrigatórios para Caldeiras conforme a NR-13, o Registro de Segurança concentra o acompanhamento cronológico das ocorrências relevantes.

O que é: livro de páginas numeradas, conjunto de pastas ou sistema informatizado destinado ao registro contínuo da segurança da caldeira.

Para que serve: registrar:

• ocorrências importantes capazes de influir nas condições de segurança, inclusive alterações nos prazos de inspeção; e
• inspeções inicial, periódica e extraordinária, com a condição operacional, o nome legível e a assinatura de PLH e do operador presente.

Quando surge: deve existir durante a vida operacional da caldeira e receber registros à medida que ocorrências e inspeções acontecem. 13.3.8.1 exige anotação imediata da condição operacional e de segurança após a inspeção.

Quem participa: o empregador assegura a existência e a manutenção do documento como parte de sua responsabilidade geral. Nas ocorrências de inspeção de caldeira, o registro deve conter a identificação e assinatura de PLH e do operador presente. A P&R oficial admite, em contexto específico de SPIE, outorga por instrumento idôneo desde que aceita pelo conselho profissional; essa possibilidade não elimina a responsabilidade técnica do PLH.

Como se relaciona: é o índice cronológico e imediato da vida da caldeira. O relatório posterior desenvolve tecnicamente o que foi constatado; o Registro não o substitui.

Encerramento: se a caldeira for considerada inadequada para uso, 13.4.1.9 exige que o Registro contenha essa informação e receba encerramento formal.

Principal limite: a NR-13 não define um único modelo gráfico. O formato pode ser físico ou informatizado, desde que preserve o conteúdo e os requisitos de autenticidade, integridade, disponibilidade, rastreabilidade e irretratabilidade aplicáveis.

O que é o Projeto de Instalação?

Os Documentos Obrigatórios para Caldeiras conforme a NR-13 incluem o Projeto de Instalação para demonstrar a concepção técnica do local de instalação.

O que é: projeto que define a instalação da caldeira, sua casa ou área, acessos e condições de segurança relacionadas ao local.

Para que serve: demonstrar que a instalação foi concebida considerando segurança, saúde, meio ambiente, disposições legais e requisitos específicos de área aberta ou ambiente fechado.

Quando surge: antes da instalação e da entrada em funcionamento. Se os requisitos de 13.4.2.3 ou 13.4.2.4 não puderem ser atendidos, 13.4.2.5 exige projeto alternativo com medidas complementares e comunicação prévia à representação sindical.

Quem participa: 13.4.2.1 atribui a autoria do projeto de instalação a PLH. O empregador deve mantê-lo no estabelecimento entre os documentos de 13.4.1.5.

Como se relaciona: usa dados do prontuário e precisa ser coerente com a caldeira efetivamente instalada, sua categoria, combustíveis, acessórios, acessos e condições do local. Mudança de local exige inspeção extraordinária segundo 13.4.4.10(d) e pode demandar novo projeto de instalação adequado ao novo estabelecimento.

Principal limite: este conteúdo não reproduz o conteúdo completo do projeto nem os afastamentos e requisitos construtivos. Esses pontos justificam pesquisa individual.

O que é o Projeto de Alteração ou Reparo?

Nos Documentos Obrigatórios para Caldeiras conforme a NR-13, o projeto de alteração ou reparo antecede e controla as intervenções aplicáveis.

O que é: documento de engenharia concebido previamente para alterar condições de projeto ou executar reparo que possa comprometer a segurança.

Para que serve: estabelecer materiais, procedimentos de execução, controle de qualidade e qualificação de pessoal antes da intervenção.

Quando surge: não é refeito em cada inspeção. Ele é necessário nas hipóteses de 13.3.7.3:

• quando as condições de projeto forem modificadas; ou
• quando forem realizados reparos que possam comprometer a segurança.

Quem participa: deve ser concebido ou aprovado por PLH e divulgado aos empregados envolvidos. Intervenções com mandrilamento ou soldagem em partes sob pressão exigem exames ou testes de controle de qualidade, com parâmetros definidos por PLH conforme códigos ou normas aplicáveis.

Como se relaciona: o projeto deve usar o código de construção, o prontuário, os dados atuais de integridade e a finalidade da intervenção. Uma alteração ou reparo importante também aciona inspeção extraordinária conforme 13.4.4.10(b), cujo relatório passa a integrar o histórico.

Interpretação oficial útil: a P&R NR-13 de 2023 esclarece que alterações em equipamentos periféricos também devem ser documentadas quando refletirem nos parâmetros operacionais e modificarem condições de projeto da caldeira.

Principal limite: manutenção rotineira não é automaticamente projeto de reparo. A necessidade depende dos efeitos sobre projeto e segurança, avaliada conforme os itens normativos e sob responsabilidade técnica aplicável.

O que são os Relatórios de Inspeção de Segurança?

Os Documentos Obrigatórios para Caldeiras conforme a NR-13 incluem relatórios para registrar o resultado técnico das inspeções de segurança.

O que são: documentos técnicos produzidos em decorrência das inspeções inicial, periódica e extraordinária.

Para que servem: registrar o que foi inspecionado, examinado e testado; resultados e intervenções; itens da NR-13 não atendidos; recomendações; parecer de integridade; data da próxima inspeção; profissionais participantes; e o número do certificado da válvula de segurança.

Quando surgem: após cada inspeção de segurança. 13.3.8 define prazo de até 60 dias, ou até 90 dias no caso de parada geral de manutenção. A condição operacional e de segurança, porém, deve ser lançada imediatamente no Registro de Segurança.

Quem participa: a inspeção ocorre sob responsabilidade técnica de PLH (13.3.3). O relatório deve conter nome, assinatura e registro profissional do PLH, além do nome e assinatura dos técnicos participantes. A NR-13 não atribui a redação material a uma única pessoa, mas exige a responsabilidade e as assinaturas indicadas.

Quem trata recomendações: 13.3.8.2 atribui ao empregador o registro e a implementação das recomendações, com prazos e responsáveis.

Comunicação: para caldeiras, há regras específicas de informação e fornecimento de cópia à representação sindical quando formalmente solicitado, em 13.4.4.11 a 13.4.4.11.2.

Como se relaciona: o relatório detalha a inspeção; o Registro recebe o resultado imediato; o prontuário e a placa são atualizados se houver alteração de dados de projeto; recomendações podem originar manutenção ou projeto de reparo.

Principal limite: este conteúdo não substitui o levantamento completo das catorze alíneas de 13.4.4.12 nem define métodos de exame ou critérios de aceitação.

O que são os certificados de inspeção e teste dos dispositivos de segurança?

Nos Documentos Obrigatórios para Caldeiras conforme a NR-13, os certificados evidenciam inspeções e testes aplicáveis aos dispositivos de segurança instalados.

O que são: os documentos preservados sob a denominação plural usada por 13.4.1.5(f): “certificados de inspeção e teste dos dispositivos de segurança”. O plural deve ser mantido, mas não constitui uma lista universal de certificados para todos os instrumentos, controles ou sistemas da caldeira.

Alcance: o glossário da NR-13 define dispositivo de segurança como dispositivo ou componente que protege contra sobrepressão manométrica, independente da ação do operador e de fonte externa de energia, podendo também ser projetado contra vácuo interno excessivo. Por isso, instrumento de indicação, sistema de controle, alarme e intertravamento não são termos equivalentes a dispositivo de segurança.

Certificado diretamente confirmado: para caldeiras, a válvula de segurança é o dispositivo expressamente vinculado aos itens 13.4.4.7 a 13.4.4.9. O item 13.4.4.12(n) exige que o Relatório de Inspeção informe o número do certificado de inspeção e teste da válvula de segurança. O certificado serve para comprovar a atividade e preservar a correspondência entre válvula, resultado, caldeira e equipamento protegido.

Indicador de pressão: 13.4.1.2(b) exige um “instrumento que indique a pressão do vapor acumulado”, normalmente um manômetro. Esse instrumento segue os controles de 13.3.6: condição adequada de uso, inspeção e teste ou, quando aplicável, calibração. Certificado ou relatório de calibração é evidência técnica e metrológica usual, mas a NR-13 não o nomeia como documento obrigatório da alínea 13.4.1.5(f). A calibração também não comprova isoladamente adequação da faixa, instalação, identificação ou compatibilidade com a PMTA.

Demais dispositivos e sistemas: alimentação de água, controle ou indicação de nível, alarmes, intertravamentos, bloqueios, controles de combustão, SIS e SGC podem exigir teste funcional, verificação, manutenção, calibração, atestado, registro formal ou evidência de inspeção. O tipo de documento depende da função, da configuração da caldeira, do projeto, do fabricante, dos procedimentos e da avaliação técnica; a NR-13 não cria certificado próprio universal para cada elemento.

Outros dispositivos de segurança: podem existir certificados adicionais quando o projeto contiver outros dispositivos reais de proteção contra sobrepressão ou vácuo sujeitos a inspeção e teste. Essa possibilidade não deve ser generalizada para qualquer instrumento ou sistema auxiliar.

Quando surgem: o certificado da válvula surge após inspeção e teste do dispositivo. As válvulas de segurança devem ser desmontadas, inspecionadas e testadas em prazo adequado à manutenção, não superior ao prazo da inspeção periódica da caldeira, ressalvadas as condições específicas de 13.4.4.7.1 e os testes adicionais de 13.4.4.8 e 13.4.4.9. Os demais registros surgem conforme a atividade efetivamente exigida e executada.

Quem participa: a NR-13 exige a existência do certificado, mas os itens pesquisados não definem um emissor único, modelo, todos os campos ou uma assinatura profissional específica para o certificado. A organização que executa o serviço e sua responsabilidade técnica devem ser avaliadas pelas normas profissionais, pelo código, pelo fabricante e pelos procedimentos aplicáveis.

Como se relaciona: 13.4.4.12(n) exige que o relatório da inspeção da caldeira informe o número do certificado de inspeção e teste da válvula de segurança. Esse vínculo evita certificados soltos, sem identificação do equipamento protegido.

Principal limite: certificado de inspeção e teste da válvula não é sinônimo de certificado de calibração do manômetro nem de relatório funcional de sistema. A NR-13 usa terminologia e requisitos diferentes para dispositivos de segurança, instrumentos de indicação, controles, alarmes e intertravamentos.

Como o Manual de Operação se relaciona com o conjunto?

O que é: documento operacional obrigatório por 13.4.3.1, atualizado, em português e disponível aos operadores.

Para que serve: conter, no mínimo:

• procedimentos de partida e parada;
• procedimentos e parâmetros operacionais de rotina;
• procedimentos para emergências; e
• procedimentos gerais de segurança, saúde e preservação ambiental.

Quando surge: precisa existir antes da operação e permanecer atualizado enquanto a caldeira estiver em serviço.

Quem participa: a NR-13 não nomeia, em 13.4.3.1, quem deve ser seu autor ou signatário. O empregador deve assegurar sua existência, atualização, idioma e acesso. Fabricante, projetista, PLH, operação e segurança podem fornecer informações, mas essa participação não deve ser apresentada como autoria normativa automática sem outra fonte aplicável.

Como se relaciona: os limites, parâmetros e dispositivos descritos no prontuário e nos projetos precisam ser traduzidos em procedimentos coerentes de operação. Alterações de projeto, recomendações de inspeção ou mudança de condições operacionais podem exigir revisão do Manual.

Principal limite: o Manual não está nas seis alíneas de 13.4.1.5, e a regra de transferência de 13.4.1.7 não o menciona. Isso não retira sua obrigatoriedade operacional.

O que significa documentação devidamente atualizada?

A NR-13 não traz uma definição única da expressão. A leitura conjunta dos itens permite afirmar que o acervo atualizado deve:

• corresponder à caldeira, ao local e à configuração reais;
• conter revisões de dados de projeto determinadas por inspeção;
• incorporar projetos de alterações e reparos efetivamente executados;
• manter o Registro de Segurança cronológico, inclusive com anotação imediata após inspeção;
• possuir relatórios de todas as inspeções aplicáveis dentro dos prazos;
• manter os certificados aplicáveis aos dispositivos de segurança instalados e, separadamente, as evidências de inspeção, teste funcional, verificação, manutenção ou calibração dos demais instrumentos e sistemas;
• manter o Manual coerente com parâmetros e procedimentos atuais;
• conservar assinaturas, datas, identificação profissional, numeração e vínculos entre documentos;
• permanecer acessível às pessoas e representações definidas em 13.3.10.

Em mídia eletrônica, 13.3.9 exige segurança da informação e asseguramento de autenticidade, integridade, disponibilidade, rastreabilidade e irretratabilidade. “Digitalizado” não é, sozinho, sinônimo de documento eletronicamente válido e controlado.

Limite da interpretação: esta é uma consolidação técnica. A NR-13 define atualizações por eventos e requisitos de conteúdo, mas não prescreve um único sistema de gestão documental, plano de pastas ou periodicidade fixa de revisão para todos os documentos.

O que fazer quando um documento não existe, foi extraviado ou está incompleto?

Prontuário inexistente ou extraviado: 13.4.1.6 contém uma regra específica de reconstituição pelo empregador, sob responsabilidade técnica do fabricante ou de PLH. É imprescindível reconstituir características funcionais, dados dos dispositivos de segurança e memória de cálculo da PMTA.

Prontuário incompleto: a palavra “incompleto” não aparece em 13.4.1.6, mas a obrigação de 13.4.1.5(a) permanece. O levantamento deve identificar quais das dez informações mínimas faltam e tratar a recuperação ou reconstituição com rastreabilidade e responsabilidade técnica proporcional.

Outros documentos inexistentes ou extraviados: a NR-13 não estende automaticamente a regra específica de reconstituição do prontuário a todos os demais documentos de caldeira. O empregador continua obrigado a possuir o acervo atualizado, mas a forma de regularização depende do documento:

• projeto de instalação: precisa refletir a instalação real e ter autoria de PLH;
• Registro de Segurança: não deve ser retropreenchido como se registros contemporâneos existissem; lacunas históricas devem ser tratadas de modo transparente;
• projetos de intervenção: devem ser recuperados ou tecnicamente regularizados sem inventar condições anteriores;
• relatórios e certificados: buscar originais com responsáveis/fornecedores e preservar a distinção entre segunda via, reprodução e documento refeito;
• Manual: elaborar ou revisar documento coerente com a configuração e os limites atuais, sem atribuir ao fabricante conteúdo que ele não emitiu.

Documento desatualizado: existe, mas não representa o estado atual ou não incorporou evento posterior. A correção tende a exigir revisão controlada, não reconstituição integral. Documento inexistente e documento desatualizado são problemas diferentes.

Principal limite: as rotas acima, exceto a reconstituição do prontuário, são orientações de gestão derivadas da obrigação de manter o acervo atualizado; cada regularização deve ser definida por responsáveis competentes e não usada para fabricar histórico inexistente.

Quais falhas documentais dificultam uma fiscalização?

A P&R oficial de 2023 afirma que a comprovação das obrigações da NR-13 ocorre mediante apresentação da documentação técnica do equipamento, sem prejuízo da verificação da instalação. Assim, dificultam ou impedem a comprovação:

• ausência de um dos seis documentos obrigatórios de 13.4.1.5;
• Manual de Operação ausente, desatualizado, em idioma inadequado ou inacessível;
• prontuário sem código/edição, materiais, metodologia da PMTA, teste de fabricação ou desenhos;
• documentos pertencentes a outra caldeira, sem TAG ou número de identificação consistente;
• Registro de Segurança sem ocorrências, sem condição operacional após inspeções ou sem as assinaturas exigidas;
• relatório fora do prazo, incompleto, sem parecer conclusivo, sem próxima data ou sem identificação do PLH;
• certificado sem vínculo com a válvula e a caldeira, ou relatório sem o número do certificado;
• alteração ou reparo sem projeto prévio quando 13.3.7.3 se aplica;
• documentos eletrônicos sem controle de integridade, rastreabilidade ou acesso;
• divergências entre placa, prontuário, relatório, certificados, configuração instalada e Manual.

Essa lista mostra falhas de evidência e rastreabilidade; não determina automaticamente penalidade, gravidade ou enquadramento administrativo sem análise do item descumprido e da regulamentação de fiscalização aplicável.

O que diz a NR-13

Regra central

13.4.1.5 é o inventário normativo do conjunto documental da caldeira. O uso do singular ou plural importa: existe um prontuário e um Registro de Segurança vinculados ao equipamento; podem existir vários projetos de alteração ou reparo, relatórios e certificados ao longo da vida.

Na alínea f, o plural preserva a possibilidade de múltiplas válvulas e de outros dispositivos reais de proteção contra sobrepressão ou vácuo previstos no projeto. Ele não converte o instrumento indicador de pressão, controles, alarmes, intertravamentos ou sistemas auxiliares em objetos automáticos de certificados equivalentes.

Responsabilidade geral do empregador

13.1.2 atribui ao empregador a responsabilidade pelas medidas da NR-13. Essa regra sustenta a obrigação de manter o acervo no estabelecimento e assegurar acesso, mas não autoriza atribuir ao empregador a autoria técnica de documentos que a norma reserva ao fabricante ou ao PLH.

Responsabilidade do PLH

Os itens pesquisados confirmam participação específica do PLH:

• responsabilidade técnica pela inspeção (13.3.3);
• concepção ou aprovação de projetos de alteração e reparo (13.3.7.4);
• responsabilidade técnica pela reconstituição do prontuário, alternativamente ao fabricante (13.4.1.6);
• autoria do projeto de instalação (13.4.2.1);
• assinatura e registro profissional no relatório (13.4.4.12(m));
• assinatura no Registro de Segurança junto com o operador presente (13.4.1.8(b)).

Transferência da caldeira

Quando a caldeira for vendida ou transferida de estabelecimento, 13.4.1.7 determina que a acompanhem:

• o prontuário (a);
• os projetos de alteração ou reparo (d); e
• os relatórios de inspeção (e).

A enumeração não inclui Registro de Segurança, Projeto de Instalação, certificados ou Manual. Não se deve ampliar literalmente a regra de transferência, embora o novo estabelecimento precise possuir toda a documentação aplicável e atualizada para operar a caldeira.

Disponibilidade e acesso

13.3.10 exige documentação disponível aos operadores, manutenção, inspeção, representações na CIPA e representação sindical quando formalmente solicitada. Para o Manual, 13.4.3.1 reforça o acesso fácil aos operadores.

Relação com códigos técnicos

O código de construção registrado no prontuário fornece a base para materiais, dimensionamento, fabricação, inspeção final e teste da caldeira. A NR-13 exige que código e edição constem no prontuário e na placa, mas não substitui suas regras técnicas.

Para a metodologia da PMTA, a P&R oficial associa caldeiras baseadas em fórmulas da ASME Section I à memória de cálculo mecânica detalhada conforme o código. Isso é uma interpretação oficial da documentação da PMTA, não uma determinação de que todas as caldeiras brasileiras devam usar ASME Section I.

Nos projetos de alteração ou reparo, 13.3.7 exige respeito ao código de construção e às prescrições do fabricante quanto a materiais, execução, controle da qualidade e qualificação de pessoal. Os relatórios e certificados precisam preservar a edição aplicável ao equipamento e não recalcular automaticamente uma caldeira antiga por edição posterior.

Diferenças importantes

Existência desde a origem ou produção durante a vida

Aplicação prática

Exemplo 1 — Caldeira nova antes da partida

O empregador recebe do fabricante o prontuário, mantém o projeto de instalação de autoria de PLH e verifica o Manual em português. A inspeção inicial produz anotação no Registro de Segurança e relatório. O certificado da válvula e eventuais certificados de outros dispositivos reais de proteção contra sobrepressão/vácuo precisam estar vinculados à caldeira; instrumentos e sistemas mantêm as demais evidências aplicáveis. A presença de um relatório não compensa a falta de prontuário.

Exemplo 2 — Válvula de segurança testada

O teste gera certificado identificável. O relatório da inspeção da caldeira registra o número desse certificado. O prontuário preserva os dados do dispositivo de segurança, e o Registro de Segurança recebe a condição operacional após a inspeção. São quatro funções documentais distintas.

Exemplo 3 — Reparo importante em parte sob pressão

Antes do reparo, avalia-se 13.3.7.3; o projeto deve ser concebido ou aprovado por PLH e definir materiais, execução, controle de qualidade e pessoal. Soldagem ou mandrilamento exige exames ou testes definidos por PLH. A intervenção pode acionar inspeção extraordinária, relatório e eventual atualização do prontuário.

Exemplo 4 — Prontuário extraviado

O empregador não deve substituir o prontuário por um relatório de inspeção. Aplica-se 13.4.1.6: reconstituição sob responsabilidade técnica do fabricante ou PLH, incluindo obrigatoriamente características funcionais, dispositivos de segurança e memória de cálculo da PMTA. Documentos encontrados devem ser classificados por origem, não retroativamente atribuídos ao fabricante.

Exemplo 5 — Fiscalização com documentos digitais

Não basta apresentar uma pasta de arquivos sem índice. A empresa precisa demonstrar qual arquivo pertence à caldeira, qual revisão é vigente, quem assinou, quando ocorreu cada evento e como relatório, certificado e Registro se relacionam. O sistema deve assegurar os atributos de 13.3.9 e o acesso de 13.3.10.

Cuidados e erros de interpretação

1. Chamar tudo de “laudo NR-13”: oculta diferenças normativas e responsabilidades.
2. Guardar relatórios dentro de uma pasta chamada prontuário e tratá-los como o mesmo documento: organização física não muda a natureza documental.
3. Refazer todo o acervo a cada inspeção: somente relatórios, registros e certificados ligados ao evento são renovados; outros documentos são revisados quando necessário.
4. Retropreencher histórico sem evidência: reconstituição deve ser transparente e tecnicamente responsável.
5. Confundir ausência com desatualização: uma exige criação/recuperação ou reconstituição; a outra exige revisão e controle de mudança.
6. Generalizar requisitos de vasos: a lista e os conteúdos mínimos de caldeiras estão em itens próprios.
7. Atribuir autoria que a NR-13 não declarou: especialmente para Manual e certificados.
8. Ignorar o operador no Registro da caldeira: 13.4.1.8(b) exige assinatura do operador presente além do PLH.
9. Confundir certificado da válvula com calibração do manômetro: são documentos e objetos diferentes; o indicador de pressão está em 13.4.1.2(b) e segue 13.3.6, não uma denominação literal de certificado em 13.4.1.5(f).
10. Usar projeto de instalação como projeto de construção: a finalidade e a responsabilidade são distintas.
11. Tratar projeto de reparo como documento posterior: nas hipóteses de 13.3.7.3, ele deve ser prévio.
12. Presumir que todos os sete documentos acompanham a venda: 13.4.1.7 menciona expressamente apenas prontuário, projetos de alteração/reparo e relatórios.

Evidências normativas

Evidência 1 — Lista documental da caldeira

Fonte: NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento · Órgão: Ministério do Trabalho e Emprego · Redação: Portarias MTP nº 1.846/2022 e nº 4.219/2022 · Item: 13.4.1.5 · Página: 7

“Toda caldeira deve possuir […] a seguinte documentação devidamente atualizada”

Interpretação técnica: o item cria o inventário de seis documentos obrigatórios no estabelecimento da instalação.

Aplicação prática: o controle documental deve verificar cada alínea separadamente, e não apenas a existência de uma pasta genérica.

Evidência 2 — Reconstituição do prontuário

Fonte: NR-13 · Órgão: Ministério do Trabalho e Emprego · Item: 13.4.1.6 · Página: 7

“o prontuário da caldeira deve ser reconstituído pelo empregador”

Interpretação técnica: inexistência ou extravio não extinguem a obrigação; há rota específica de reconstituição com responsabilidade técnica do fabricante ou PLH.

Aplicação prática: relatório de inspeção isolado não substitui a reconstituição das informações imprescindíveis.

Evidência 3 — Registro de Segurança

Fonte: NR-13 · Órgão: Ministério do Trabalho e Emprego · Item: 13.4.1.8 · Páginas: 7–8

“livro de páginas numeradas, pastas ou sistema informatizado”

Interpretação técnica: a norma admite formatos diferentes, mas exige registros de ocorrências, inspeções, condição operacional e assinaturas.

Aplicação prática: planilha ou sistema só é suficiente se cumprir conteúdo, segurança da informação e rastreabilidade.

Evidência 4 — Projeto de Instalação

Fonte: NR-13 · Órgão: Ministério do Trabalho e Emprego · Item: 13.4.2.1 · Página: 8

“A autoria do projeto de instalação de caldeiras é de responsabilidade de PLH”

Interpretação técnica: autoria técnica é atribuída expressamente ao PLH.

Aplicação prática: croqui sem autoria e sem verificação dos requisitos aplicáveis não demonstra, sozinho, atendimento ao projeto exigido.

Evidência 5 — Projeto de Alteração ou Reparo

Fonte: NR-13 · Órgão: Ministério do Trabalho e Emprego · Itens: 13.3.7.3 e 13.3.7.4 · Páginas: 4–5

“Projetos de alteração ou reparo devem ser concebidos previamente”

Interpretação técnica: o projeto precede a intervenção quando há mudança nas condições de projeto ou reparo capaz de comprometer a segurança.

Aplicação prática: documentar somente depois da soldagem não atende à finalidade preventiva do requisito.

Evidência 6 — Prazo e conteúdo do relatório

Fonte: NR-13 · Órgão: Ministério do Trabalho e Emprego · Itens: 13.3.8 e 13.4.4.12 · Páginas: 5 e 11–12

“devem ser elaborados em até 60 (sessenta) dias”

Interpretação técnica: o prazo geral é 60 dias, alcançando 90 dias no caso de parada geral de manutenção; o relatório de caldeira possui conteúdo mínimo próprio.

Aplicação prática: o controle precisa acompanhar data de término da inspeção, emissão, assinaturas, recomendações e próxima inspeção.

Evidência 7 — Certificado da válvula de segurança

Fonte: NR-13 · Órgão: Ministério do Trabalho e Emprego · Itens: 13.4.1.5(f) e 13.4.4.12(n) · Páginas: 7 e 12

“número do certificado de inspeção e teste da válvula de segurança”

Interpretação técnica: o certificado é documento autônomo e seu número deve aparecer no relatório da caldeira.

Aplicação prática: verificar correspondência entre válvula, certificado, período do teste e relatório do equipamento protegido.

Evidência 7A — Indicador de pressão e controles aplicáveis

Fonte: NR-13 · Órgão: Ministério do Trabalho e Emprego · Itens: 13.3.6 e 13.4.1.2(b) · Páginas: 4 e 6

“instrumento que indique a pressão do vapor acumulado” · “quando aplicável, calibrados”

Interpretação técnica: o indicador de pressão, normalmente um manômetro, é um instrumento sujeito a condição adequada, inspeção/teste ou calibração quando aplicável. A NR-13 não denomina seu documento como certificado obrigatório de 13.4.1.5(f).

Aplicação prática: manter evidência tecnicamente suficiente da atividade realizada e verificar separadamente identificação, faixa, instalação e compatibilidade com a PMTA.

Evidência 8 — Manual de Operação

Fonte: NR-13 · Órgão: Ministério do Trabalho e Emprego · Item: 13.4.3.1 · Página: 9

“manual de operação atualizado, em língua portuguesa”

Interpretação técnica: o Manual é obrigatório para toda caldeira e precisa ser acessível aos operadores.

Aplicação prática: conferir procedimentos de rotina, partida/parada, emergência e segurança contra a configuração atual.

Evidência 9 — Comprovação em fiscalização

Fonte: Perguntas e Respostas da NR-13 — 2023 · Órgão: Ministério do Trabalho e Emprego — Secretaria de Inspeção do Trabalho · Seção: 13.1 Objetivo · Página: 6

“mediante a apresentação da documentação técnica do respectivo equipamento”

Interpretação técnica: a documentação é meio central de comprovação, mas a fiscalização também pode verificar a instalação.

Aplicação prática: o acervo precisa ser acessível, coerente e vinculado à caldeira real, não apenas formalmente existente.

Limites técnicos

1. A NR-13 não define autor, signatário ou modelo completo do Manual de Operação em 13.4.3.1.
2. A NR-13 preserva o plural de 13.4.1.5(f), mas não define lista universal, emissor único, modelo ou todos os campos e critérios de aceitação. O certificado diretamente relacionado ao Relatório de Inspeção é o da válvula de segurança; outros certificados dependem de dispositivos reais de sobrepressão/vácuo previstos no projeto.
3. A NR-13 não nomeia certificado de calibração do indicador de pressão como documento da alínea 13.4.1.5(f) e não define forma documental, frequência, faixa, classe, método, critério de aceitação ou acreditação para essa calibração.
4. A NR-13 não fornece formato documental universal para testes de alimentação de água, nível, alarmes, intertravamentos, bloqueios, combustão, SIS ou SGC; a evidência depende da função e das fontes aplicáveis.
5. O P&R oficial de 2023 não contém esclarecimento específico sobre o alcance dos certificados, o documento do indicador de pressão ou certificados de SIS/SGC; a seção do Anexo IV informa “Sem perguntas”.
6. Não existe regra específica de reconstituição para todos os documentos de caldeira equivalente a 13.4.1.6; a regularização precisa respeitar a natureza de cada documento.
7. “Devidamente atualizada” não possui definição única; a pesquisa consolidou os eventos de atualização expressos e os requisitos de gestão documental.
8. A P&R 2023 contém uma divergência editorial: o título e parte da resposta sobre PMTA citam 13.4.1.6(a), embora a referência correta, indicada na própria página, seja 13.4.1.5(a)(IV).
9. A pesquisa não detalha requisitos de ART, atribuições profissionais específicas, assinatura eletrônica fora do texto da NR-13 ou regras contratuais de custódia.
10. A pesquisa não quantifica multas nem classifica infrações pela NR-28.

Conclusão

Os Documentos Obrigatórios para Caldeiras conforme a NR-13 devem ser lidos como um conjunto integrado de evidências, e não como documentos intercambiáveis.

Uma caldeira enquadrada na NR-13 não é documentalmente comprovada por um único laudo. Ela precisa de um conjunto estruturado: seis documentos obrigatórios expressamente listados em 13.4.1.5 e o Manual de Operação obrigatório por 13.4.3.1.

O prontuário preserva a origem técnica; o projeto de instalação comprova a concepção do local; o Registro acompanha o histórico; projetos de alteração ou reparo controlam intervenções; relatórios documentam inspeções; certificados demonstram inspeções e testes aplicáveis aos dispositivos reais de proteção contra sobrepressão/vácuo; e o Manual transforma limites e condições em instruções operacionais. Para a caldeira, o certificado diretamente relacionado pela NR-13 ao Relatório de Inspeção é o da válvula de segurança.

O indicador de pressão — normalmente um manômetro — está em 13.4.1.2(b) e segue os controles de 13.3.6. Certificado ou relatório de calibração é evidência usual quando a calibração for aplicável, mas não constitui denominação literal da alínea 13.4.1.5(f) nem comprova sozinho faixa, instalação, identificação ou compatibilidade com a PMTA. Alimentação de água, nível, alarmes, intertravamentos, bloqueios, combustão, SIS e SGC mantêm registros coerentes com suas funções, sem certificado próprio universal.

As responsabilidades são distribuídas: fabricante fornece o prontuário; PLH assume papéis técnicos expressos; o operador assina o Registro nas inspeções da caldeira; técnicos participantes assinam relatórios; e o empregador mantém, atualiza, disponibiliza e implementa recomendações dentro de sua responsabilidade regulamentar.

Documento ausente, extraviado, incompleto e desatualizado não são sinônimos. A NR-13 cria rota expressa de reconstituição para o prontuário, mas não autoriza reconstrução fictícia do restante do histórico. A regularização deve preservar origem, data, autoria, revisão e vínculo com o equipamento real.

Aprofunde seus conhecimentos em NR-13

O Blog Madrigal Mineira reúne conteúdos técnicos sobre equipamentos sob pressão, documentação, inspeções e conformidade. Para conhecer a atuação da equipe, visite a página da empresa especializada em inspeção NR-13.

Conteúdos e serviços em destaque

• laudo para vaso de pressão NR-13
• inspeção e laudo NR-13 para compressor de ar
• inspeção e laudo NR-13 para vaso de pressão
