Documentos Obrigatórios para Vasos de Pressão conforme a NR-13

Documentos Obrigatórios para Vasos de Pressão conforme a NR-13. O item 13.5.1.5 da NR-13 relaciona cinco documentos obrigatórios para todo vaso de pressão abrangido, a serem mantidos devidamente atualizados no estabelecimento onde o equipamento estiver instalado:

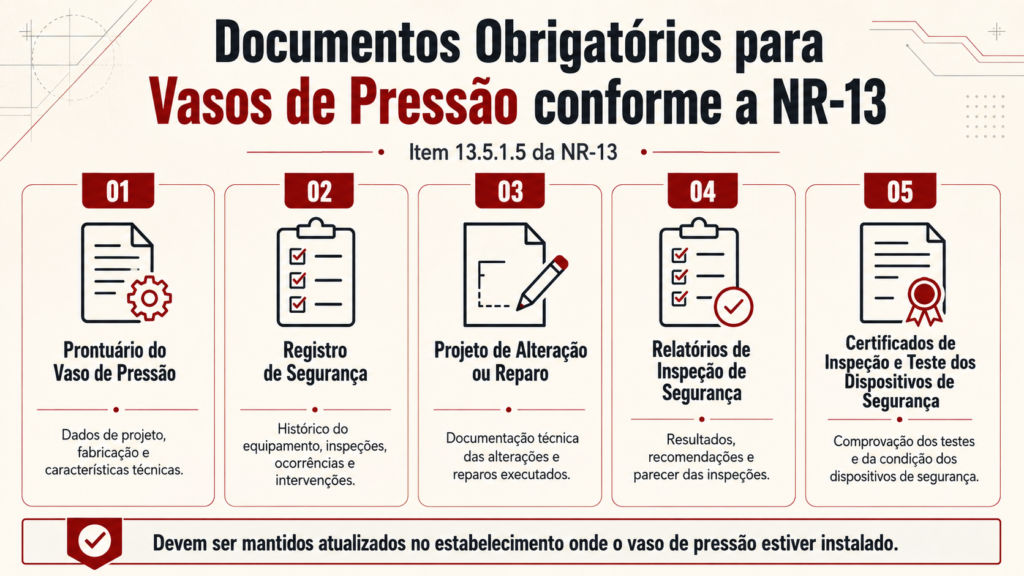

1. Prontuário do vaso de pressão;
2. Registro de Segurança;
3. Projeto de Alteração ou Reparo;
4. Relatórios de Inspeção de Segurança; e
5. Certificados de inspeção e teste dos dispositivos de segurança.

Os Documentos Obrigatórios para Vasos de Pressão conforme a NR-13 devem permanecer identificados, atualizados e vinculados ao equipamento efetivamente instalado.

Essa lista não significa que todos os documentos tenham de ser emitidos no mesmo momento ou renovados com a mesma frequência. O Prontuário e o Registro de Segurança são universais. O Projeto de Alteração ou Reparo surge nas hipóteses técnicas de 13.3.7.3. Os relatórios são produzidos em consequência das inspeções aplicáveis. Os certificados correspondem aos dispositivos de segurança efetivamente existentes e às atividades de inspeção e teste aplicáveis.

Outros documentos também podem ser obrigatórios ou necessários sem constituírem novas alíneas de 13.5.1.5: o laudo do teste de fabricação; o manual, as instruções ou o manual da unidade para vasos categorias I ou II; o relatório de medidas complementares quando a instalação não puder cumprir 13.5.2.2 ou 13.5.2.3; os pareceres, estudos, avaliações e registros exigidos por situações especiais; e as evidências de inspeção, teste, manutenção ou calibração dos instrumentos e sistemas de controle e segurança.

A placa de identificação é obrigatória por 13.5.1.3, mas é uma marcação física do equipamento, não um sexto documento da lista. O “Projeto de Instalação” também não aparece como documento próprio para vasos: a NR-13 estabelece requisitos de instalação em 13.5.2, porém só nomeia um relatório específico quando são necessárias medidas complementares de segurança. Não se deve transportar para vasos o Projeto de Instalação exigido para caldeiras.

Organizar o acervo significa demonstrar existência, atualização, pertencimento e coerência. Um arquivo com a TAG correta, mas com número de fabricação de outro vaso, não está automaticamente vinculado ao equipamento. Um certificado de válvula ou de manômetro não comprova, isoladamente, adequação da instalação, compatibilidade com a PMTA ou condição operacional do vaso.

Conjunto documental do vaso de pressão

Os Documentos Obrigatórios para Vasos de Pressão conforme a NR-13 integram uma organização de evidências de projeto, histórico e segurança operacional.

Para esta pesquisa, conjunto documental é a reunião controlada de documentos, registros e evidências que permite identificar o vaso, conhecer suas premissas de projeto, acompanhar sua vida em serviço, registrar inspeções e intervenções e demonstrar a condição declarada pelos responsáveis competentes.

O conjunto pode ser compreendido em seis camadas:

• base de origem e projeto: Prontuário, desenhos, materiais, metodologia da PMTA, dados de fabricação e teste;
• identificação física: placa, categoria e número ou código visível;
• histórico contínuo: Registro de Segurança;
• eventos técnicos: projetos de alteração ou reparo, relatórios de inspeção, exames, testes e intervenções;
• dispositivos e instrumentos: certificados da válvula e evidências próprias do indicador de pressão e de outros sistemas;
• operação e condições especiais: manual/instruções, relatórios, pareceres, estudos ou metodologias exigidos pela configuração real.

Essas camadas se relacionam, mas não se substituem. A placa não substitui o Prontuário. O Registro de Segurança não substitui o Relatório de Inspeção. O certificado da válvula não substitui o relatório do vaso. O certificado de calibração do manômetro não substitui inspeção da instalação nem comprova, sozinho, adequação da faixa.

Escopo da conclusão

Esta pesquisa identifica o inventário e as relações documentais. Ela não executa inspeção, ensaio, cálculo de PMTA, avaliação de integridade, seleção de dispositivo, análise da instalação, auditoria de competência profissional ou decisão de aptidão operacional de um vaso real.

Quais documentos a NR-13 relaciona expressamente para vasos?

O inventário literal de 13.5.1.5 contém apenas cinco alíneas:

Condição de guarda: a documentação deve permanecer devidamente atualizada no estabelecimento onde o vaso estiver instalado.

Fonte: NR-13, Portaria MTP nº 1.846/2022, retificada pela Portaria MTP nº 4.219/2022, 13.5.1.5, página PDF 14.

O que é o Prontuário do Vaso de Pressão?

Nos Documentos Obrigatórios para Vasos de Pressão conforme a NR-13, o Prontuário conserva as informações técnicas de origem do equipamento.

É a base técnica fornecida pelo fabricante. O item 13.5.1.5(a) exige onze informações mínimas que devem constar no Prontuário:

1. código de construção e ano de edição;
2. especificação dos materiais;
3. procedimentos utilizados na fabricação, montagem e inspeção final;
4. metodologia para estabelecimento da PMTA;
5. desenhos e demais dados necessários ao monitoramento da vida útil;
6. pressão máxima de operação;
7. registros da execução do teste hidrostático de fabricação;
8. características funcionais;
9. dados dos dispositivos de segurança;
10. ano de fabricação; e
11. categoria do vaso.

Finalidade: conservar as premissas que permitem identificar o equipamento, compreender como foi projetado e fabricado e sustentar o acompanhamento técnico de sua vida útil.

Origem: o fabricante fornece o Prontuário. Para vasos seriados certificados, a P&R oficial admite memória de cálculo simplificada quando prevista no esquema de certificação, mas exige no Prontuário pelo menos a metodologia de estabelecimento da PMTA.

Atualização: 13.5.4.12 exige atualizar a placa e a documentação do Prontuário quando a inspeção determinar alteração das condições de projeto. Projetos e serviços executados precisam permanecer rastreáveis ao equipamento, sem apagar a base original.

Reconstituição: se inexistente ou extraviado, o Prontuário deve ser reconstituído pelo empregador, sob responsabilidade técnica do fabricante ou de PLH. Premissas de projeto, dados dos dispositivos de segurança e memória de cálculo da PMTA são imprescindíveis.

Limite: a NR-13 não estabelece que um relatório de inspeção, desenho isolado ou cadastro administrativo possa substituir o Prontuário completo.

O que é o Registro de Segurança?

Entre os Documentos Obrigatórios para Vasos de Pressão conforme a NR-13, o Registro de Segurança preserva o histórico formal das ocorrências e inspeções relevantes.

É o histórico formal constituído por livro de páginas numeradas, pastas ou sistema informatizado. Deve registrar:

• ocorrências importantes capazes de influir na segurança, inclusive alterações de prazos de inspeção; e
• inspeções inicial, periódica e extraordinária, com a condição operacional do vaso, nome legível e assinatura do PLH.

Finalidade: preservar a sequência temporal das condições relevantes e o resultado imediato das inspeções.

Atualização: 13.3.8.1 determina anotação imediata da condição operacional e de segurança após a inspeção. Para vasos seriados categorias IV ou V dispensados da inspeção inicial, 13.5.4.4.1 manda anotar a data de instalação, que inicia a contagem do prazo periódico.

Responsabilidade confirmada: o empregador responde pelas medidas da NR-13 e deve fornecer as cópias selecionadas pela representação sindical quando formalmente solicitadas. A inspeção permanece sob responsabilidade técnica de PLH; o Registro deve conter seu nome e assinatura nos eventos de inspeção.

Limite: o Registro não contém, por si só, o detalhamento mínimo do Relatório de Inspeção nem recompõe premissas de projeto.

Existe Projeto de Instalação obrigatório para o vaso?

Não como documento nominal da lista de 13.5.1.5. A seção 13.5.2 impõe condições físicas de acesso, saídas, ventilação, iluminação e segurança da instalação, mas não cria para vasos o documento chamado “Projeto de Instalação”.

Há duas situações documentais relacionadas:

• vasos seriados categorias IV ou V só ficam dispensados da inspeção inicial quando instalados conforme as recomendações do fabricante (13.5.4.4); e
• se o estabelecimento não puder atender às condições de ambiente fechado ou aberto, o empregador deve adotar medidas complementares em relatório elaborado por responsável técnico (13.5.2.5).

Desenhos de arranjo, memoriais, plantas, isométricos, análises ou projetos podem decorrer da engenharia, do fabricante, de outras normas ou do contrato. São documentos complementares até que uma fonte aplicável lhes atribua obrigação específica.

Limite: a ausência do título “Projeto de Instalação” não autoriza concluir que qualquer instalação está adequada; condição física e documentação são verificações diferentes.

Quando é necessário o Projeto de Alteração ou Reparo?

Nos Documentos Obrigatórios para Vasos de Pressão conforme a NR-13, o projeto de alteração ou reparo controla previamente as intervenções aplicáveis.

Os itens 13.3.7.3 e 13.3.7.4 exigem projeto prévio:

• quando as condições de projeto forem modificadas; ou
• quando houver reparo que possa comprometer a segurança.

O projeto deve ser concebido ou aprovado por PLH, determinar materiais, procedimentos de execução, controle de qualidade e qualificação de pessoal e ser divulgado aos empregados envolvidos.

Intervenções com mandrilamento ou soldagem em partes sob pressão exigem exames ou testes de controle da qualidade com parâmetros definidos por PLH conforme códigos ou normas aplicáveis (13.3.7.5). Reparos ou alterações importantes também podem acionar inspeção extraordinária (13.5.4.10(b)).

Finalidade: documentar previamente a mudança e controlar sua execução sem perder a referência ao código, ao fabricante e às condições de projeto.

Limite: a NR-13 não chama toda manutenção de PAR. A aplicabilidade depende das hipóteses normativas e da avaliação técnica competente.

Qual é o papel dos Relatórios de Inspeção de Segurança?

Os Documentos Obrigatórios para Vasos de Pressão conforme a NR-13 incluem relatórios para registrar o escopo e o resultado das inspeções realizadas.

Os vasos estão sujeitos às inspeções inicial, periódica e extraordinária de 13.5.4.1, respeitadas as dispensas e condições específicas. Cada inspeção aplicável produz relatório com o conteúdo mínimo de 13.5.4.11:

• identificação, categoria, fluido e tipo do vaso;
• tipo e datas da inspeção;
• descrição das inspeções, exames e testes;
• registro fotográfico das anomalias dos exames interno e externo;
• resultados das inspeções e intervenções;
• recomendações e providências;
• parecer sobre integridade até a próxima inspeção;
• data prevista da próxima inspeção;
• identificação, assinatura e registro do PLH e identificação/assinatura dos técnicos; e
• número do certificado de inspeção e teste da(s) válvula(s) de segurança.

Prazo de emissão: até 60 dias ou, em parada geral de manutenção, até 90 dias (13.3.8). A condição operacional e de segurança não aguarda o relatório: deve ser anotada imediatamente no Registro (13.3.8.1).

Recomendações: devem ser registradas e implementadas pelo empregador, com prazos e responsáveis (13.3.8.2).

Limite: o relatório documenta o escopo executado e a conclusão da inspeção; não prova atividades não descritas nem substitui documentos de origem.

Quais documentos comprovam o teste de fabricação?

Nos Documentos Obrigatórios para Vasos de Pressão conforme a NR-13, a comprovação do teste de fabricação integra a base documental de origem, sem criar uma sexta alínea em 13.5.1.5.

13.5.4.3 exige teste hidrostático na fabricação com comprovação por laudo assinado por responsável técnico designado pelo fabricante ou importador. A P&R oficial esclarece que ensaios pneumáticos ou hidropneumáticos de fabricação podem ser equivalentes quando executados de acordo com o código de projeto.

O Prontuário deve conter os registros da execução do teste hidrostático de fabricação (13.5.1.5(a)(VII)). Portanto, o laudo ou evidência equivalente tem função própria e integra a base documental de origem.

Na falta de comprovação:

• para vasos fabricados ou importados a partir de 2 de maio de 2014, o TH deve ocorrer na inspeção inicial; e
• para vasos já em operação antes dessa data, a execução correspondente fica a critério do PLH, com prazo normativo se julgada necessária.

Limite: um teste posterior não deve ser descrito como se fosse o teste histórico de fabricação; a natureza, a data e o fundamento de cada atividade precisam permanecer explícitos.

O que comprovam os certificados dos dispositivos de segurança?

13.5.1.5(e) usa a denominação plural “certificados de inspeção e teste dos dispositivos de segurança”. Para vasos, a válvula de segurança é o caso diretamente conectado ao histórico:

• 13.5.4.9 exige desmontagem, inspeção e teste em prazo adequado à manutenção, não superior ao prazo da inspeção interna do vaso protegido; e
• 13.5.4.11(n) exige que o Relatório de Inspeção informe o número do certificado da(s) válvula(s).

O certificado deve corresponder ao dispositivo real e ao vaso protegido. Identificação, fabricante, modelo, número de série, TAG, pressão de ajuste, datas e número do certificado precisam ser comparados com placa/plaqueta do dispositivo, Prontuário, relatório e condição instalada.

Outros meios de proteção contra vácuo ou dispositivos de segurança podem exigir evidências conforme o projeto, o código ou a atividade executada. Sistemas intrinsicamente protegidos podem prescindir de dispositivo das alíneas a ou b de 13.5.1.2 mediante parecer de PLH.

Limite: o plural não transforma todo controle ou instrumento do vaso em objeto de certificado idêntico ao da válvula.

Qual é o tratamento documental do indicador de pressão?

13.5.1.2(d) exige instrumento que indique a pressão de operação, instalado diretamente no vaso ou no sistema que o contenha. Normalmente essa função é cumprida por um manômetro.

13.3.6 exige que instrumentos e sistemas de controle e segurança sejam mantidos em condições adequadas, inspecionados e testados ou, quando aplicável, calibrados. A NR-13 não nomeia “certificado de calibração do manômetro” como sexta alínea de 13.5.1.5 nem determina RBC universal.

Certificado ou relatório de calibração, registro de inspeção, teste, verificação, ajuste ou manutenção são evidências diferentes. A documentação deve permitir comparar o instrumento instalado com o documento por fabricante, modelo, número de série, TAG, faixa, unidade, resolução, localização e data.

Mesmo um certificado válido no escopo declarado não prova sozinho:

• pertencimento ao vaso;
• adequação da faixa à pressão de operação e à PMTA;
• legibilidade ou resolução suficiente;
• tomada de pressão desobstruída;
• posição das válvulas;
• integridade posterior à calibração; ou
• compatibilidade da instalação com o projeto.

Que outros documentos podem integrar o conjunto?

Sem transformar todos em universais, a configuração real pode exigir:

• manual de operação próprio, manual da unidade ou instruções para vasos categorias I ou II (13.5.3.1);
• relatório de medidas complementares da instalação (13.5.2.5);
• parecer de sistema intrinsicamente protegido (13.5.1.2.1);
• plano de ação e inspeção extraordinária especial para vasos de 13.5.1.6.1;
• metodologia documentada de IBR e integração ao PGR em estabelecimento com SPIE (13.5.4.5.1 e 13.5.4.5.2);
• avaliação de risco, definição dos instrumentos essenciais, metodologia de INI e relatório para postergação específica (13.5.4.5.3);
• estudos para vasos com enchimento ou catalisador (13.5.4.7);
• pareceres, procedimentos e registros decorrentes de exames, testes, inibições provisórias ou intervenções;
• documentos de conformidade de produção seriada, quando aplicável (13.3.12, 13.5.4.4);
• documentos exigidos pelo código de construção, fabricante, projeto ou contrato.

Documentos de responsabilidade técnica podem decorrer da legislação profissional e do ato executado. Os itens da NR-13 pesquisados confirmam assinaturas e responsabilidades específicas, mas não nomeiam ART ou TRT como alínea universal de 13.5.1.5.

Como manter o conjunto atualizado e organizado?

“Devidamente atualizada” não possui um único procedimento na NR-13. A leitura conjunta permite afirmar que a organização deve:

• manter os documentos no estabelecimento do vaso;
• identificar univocamente equipamento, documento, revisão e evento;
• registrar imediatamente o resultado de inspeção no Registro;
• emitir o Relatório no prazo aplicável;
• atualizar placa e Prontuário quando a inspeção alterar condições de projeto;
• conservar projetos e evidências das intervenções;
• relacionar o certificado da válvula ao número informado no Relatório;
• manter as evidências do indicador e demais sistemas separadas conforme a atividade real;
• controlar versões sem apagar o histórico; e
• assegurar, em meio eletrônico, autenticidade, integridade, disponibilidade, rastreabilidade e irretratabilidade.

Essa organização é gestão documental. Ela não corrige divergência física, executa inspeção omitida nem cria retroativamente uma evidência inexistente.

Inventário e classificação dos documentos

A organização abaixo apresenta o conjunto para fins didáticos. Não é checklist universal: aplicabilidade e conteúdo dependem do vaso, do evento, da categoria, dos dispositivos, do código, do fabricante e das decisões técnicas confirmadas.

Prontuário

Finalidade: preservar projeto, fabricação, PMTA, desenhos, teste, características e dispositivos

Aplicabilidade: obrigatório para todo vaso abrangido

Momento de emissão ou atualização: fornecido na origem; atualizado quando mudam condições de projeto

Responsável confirmado: fabricante fornece; empregador reconstitui; fabricante ou PLH assume responsabilidade técnica da reconstituição

Relação com outros documentos: base para placa, inspeções, PAR, certificados e histórico

Item normativo: 13.5.1.5(a), 13.5.1.6, 13.5.4.12

Limite da conclusão: não declara sozinho a condição atual

Registro de Segurança

Finalidade: registrar ocorrências e inspeções ao longo da vida

Aplicabilidade: obrigatório para todo vaso abrangido

Momento de emissão ou atualização: contínuo; imediatamente após inspeções; data de instalação em caso seriado dispensado

Responsável confirmado: empregador responde pelo atendimento; PLH identificado e assina os registros de inspeção

Relação com outros documentos: sintetiza eventos detalhados em relatórios e demais evidências

Item normativo: 13.5.1.7, 13.3.8.1, 13.5.4.4.1

Limite da conclusão: não substitui relatório ou Prontuário

Projeto de Alteração ou Reparo

Finalidade: definir previamente mudança ou reparo relevante

Aplicabilidade: obrigatório em condição específica

Momento de emissão ou atualização: antes das hipóteses de 13.3.7.3; revisto se o escopo mudar

Responsável confirmado: concebido ou aprovado por PLH

Relação com outros documentos: atualiza histórico; pode levar a inspeção extraordinária e atualização do Prontuário/placa

Item normativo: 13.3.7.3 a 13.3.7.5, 13.5.1.5(c), 13.5.4.10(b)

Limite da conclusão: nem toda manutenção é PAR

Relatório de Inspeção de Segurança

Finalidade: registrar escopo, resultados, recomendações e parecer

Aplicabilidade: decorrente de inspeção aplicável

Momento de emissão ou atualização: após inspeção, até 60 ou 90 dias conforme o caso

Responsável confirmado: inspeção sob responsabilidade técnica de PLH; assinaturas em 13.5.4.11(m)

Relação com outros documentos: alimenta Registro, recomendações, próxima inspeção, placa/Prontuário e certificado da válvula

Item normativo: 13.3.3, 13.3.8, 13.5.4.11

Limite da conclusão: só prova o escopo descrito

Certificado de inspeção e teste da válvula

Finalidade: registrar atividade no dispositivo de alívio

Aplicabilidade: condicionado à válvula existente e ao evento de inspeção/teste

Momento de emissão ou atualização: conforme atividade aplicável, observado 13.5.4.9

Responsável confirmado: emissor único não definido nos itens pesquisados

Relação com outros documentos: número deve constar no Relatório; dados devem corresponder ao vaso e ao Prontuário

Item normativo: 13.5.1.5(e), 13.5.4.9, 13.5.4.11(n)

Limite da conclusão: não prova instalação nem proteção adequada isoladamente

Evidências de outros dispositivos de segurança

Finalidade: registrar inspeção/teste do dispositivo real

Aplicabilidade: condição específica de projeto/configuração

Momento de emissão ou atualização: após a atividade aplicável

Responsável confirmado: depende do dispositivo e da fonte aplicável

Relação com outros documentos: relacionam-se ao Prontuário, projeto e condição instalada

Item normativo: 13.5.1.2, 13.5.1.5(e), 13.3.6

Limite da conclusão: não há inventário universal no item e

Certificado/relatório/registro do indicador de pressão

Finalidade: demonstrar calibração, teste, inspeção, verificação ou manutenção realmente executada

Aplicabilidade: evidência usual; atividade aplicável ao instrumento exigido

Momento de emissão ou atualização: conforme programa e evento técnico aplicáveis

Responsável confirmado: NR-13 não define emissor único do certificado

Relação com outros documentos: comparar com instrumento, Prontuário, projeto, pressão de operação e PMTA

Item normativo: 13.5.1.2(d), 13.3.6

Limite da conclusão: não é alínea literal de 13.5.1.5; RBC não é universal

Laudo do teste de fabricação

Finalidade: comprovar TH ou ensaio equivalente admitido

Aplicabilidade: requisito de fabricação, com tratamento específico para ausência histórica

Momento de emissão ou atualização: na fabricação; regularização conforme data e critério normativo

Responsável confirmado: responsável técnico designado pelo fabricante ou importador

Relação com outros documentos: registro integra o Prontuário

Item normativo: 13.5.4.3, 13.5.4.3.1, 13.5.1.5(a)(VII)

Limite da conclusão: teste posterior não vira histórico de fabricação

Desenhos, materiais e memória/metodologia da PMTA

Finalidade: sustentar projeto e monitoramento

Aplicabilidade: conteúdo obrigatório do Prontuário; forma depende do método/código

Momento de emissão ou atualização: origem e sempre que mudança confirmada exigir atualização

Responsável confirmado: fabricante na origem; reconstituição sob fabricante ou PLH

Relação com outros documentos: coerência com placa, categoria, PAR e relatórios

Item normativo: 13.5.1.5(a), 13.5.1.6, 13.5.4.12

Limite da conclusão: desenho isolado ou sem identificação pode ser insuficiente

Placa e identificação visível

Finalidade: identificar fisicamente fabricante, número, ano, PMTA, código/edição e categoria

Aplicabilidade: obrigatória para todo vaso abrangido

Momento de emissão ou atualização: desde a instalação; atualização quando inspeção muda projeto

Responsável confirmado: obrigação inserida na responsabilidade geral do empregador; autoria da gravação não definida

Relação com outros documentos: confronto com Prontuário, relatórios e condição de campo

Item normativo: 13.5.1.3, 13.5.1.4, 13.5.4.12

Limite da conclusão: marcação física, não documento substitutivo

Manual/instruções de operação

Finalidade: orientar partida, parada, rotina, emergência e segurança

Aplicabilidade: obrigatório apenas para categorias I ou II

Momento de emissão ou atualização: antes da operação; manter coerente com a unidade

Responsável confirmado: autoria não definida; empregador responde pelas medidas

Relação com outros documentos: usa parâmetros e limites do Prontuário e da operação

Item normativo: 13.5.3.1

Limite da conclusão: não é alínea de 13.5.1.5

Relatório de medidas complementares da instalação

Finalidade: documentar mitigação quando requisitos físicos não podem ser atendidos

Aplicabilidade: condicional

Momento de emissão ou atualização: antes da operação na condição excepcional e quando houver mudança relevante

Responsável confirmado: responsável técnico elabora; empregador adota medidas

Relação com outros documentos: relaciona instalação, risco e condição de campo

Item normativo: 13.5.2.5

Limite da conclusão: não equivale a Projeto de Instalação universal

Documentos de responsabilidade técnica

Finalidade: registrar responsabilidade conforme ato e legislação profissional

Aplicabilidade: requisito não confirmado como universal pela NR-13

Momento de emissão ou atualização: conforme atividade e legislação aplicável

Responsável confirmado: somente a legislação profissional pode definir

Relação com outros documentos: pode acompanhar projetos, inspeções, laudos e estudos

Item normativo: NR-13 confirma PLH/RT em itens específicos

Limite da conclusão: ART/TRT não é alínea de 13.5.1.5

Documentos do código, fabricante, projeto ou contrato

Finalidade: completar requisitos técnicos particulares

Aplicabilidade: complementar ou contratual

Momento de emissão ou atualização: conforme origem, mudança ou serviço

Responsável confirmado: fonte específica define

Relação com outros documentos: dão critérios aos documentos NR-13

Item normativo: 13.3.7, 13.5.1.5(a) e fonte particular

Limite da conclusão: não converter prática em obrigação NR-13

Síntese por classe

Responsabilidades confirmadas

Disponibilidade, formato e atualização

Onde devem permanecer

O núcleo de 13.5.1.5 deve permanecer no estabelecimento onde o vaso estiver instalado. A documentação deve ficar disponível para operadores, manutenção, inspeção, representações dos trabalhadores e do empregador na CIPA. O empregador deve assegurar pleno acesso, inclusive ao sindicato predominante quando formalmente solicitado.

Para categorias I e II, o manual ou as instruções precisam estar em português e em local de fácil acesso aos operadores.

Formato

Relatórios, projetos, certificados e demais documentos podem ser elaborados e armazenados em sistema informatizado ou mídia eletrônica nas condições de 13.3.9. Em versão impressa, as páginas dos relatórios de inspeção devem ser numeradas.

O Registro pode ser livro numerado, pasta ou sistema informatizado. O nome do arquivo ou da pasta não garante autenticidade ou pertencimento.

Quando atualizar

Não existe, na NR-13 pesquisada, prazo geral único de retenção para todo documento nem periodicidade universal de revisão do acervo.

Relação entre os documentos

Cadeia mínima de coerência

Não existe hierarquia automática de evidências

Se placa, Prontuário, relatório e campo divergem, a NR-13 não estabelece que um deles “vence” automaticamente. A divergência exige apuração: identidade, origem, revisão, data, intervenção e condição real devem ser avaliadas por participantes competentes. Editar um documento para igualá-lo a outro não corrige a causa física ou técnica.

O que diz a NR-13

Regra central

13.5.1.5 é o inventário principal. O uso do singular e do plural expressa funções diferentes: um Prontuário e um Registro acompanham o vaso; projetos, relatórios e certificados podem acumular-se conforme os eventos e dispositivos.

Instalação não é documento homônimo

13.5.2 disciplina a condição de instalação. A única evidência documental nomeada nessa seção é o relatório de medidas complementares de 13.5.2.5. Não há alínea “Projeto de Instalação” na lista dos vasos.

Categoria e classe influenciam documentos

A categoria resulta da classe do fluido e do grupo de potencial de risco (13.5.1.1). Ela aparece no Prontuário, na identificação visível e no Relatório e influencia prazos e condições de inspeção. Também determina a exigência do manual/instruções para categorias I e II.

Atualização não significa reemissão integral

A norma fixa atualizações por eventos. Ela não exige reemitir todo o acervo a cada inspeção. O histórico precisa permanecer rastreável: documento original, revisão, motivo, data e responsável não devem ser confundidos.

Relação com códigos técnicos

O código de construção e sua edição fazem parte do Prontuário e da placa. Materiais, fabricação, cálculos, teste e reparos precisam ser lidos conforme o código realmente adotado, sem atualização automática para edição posterior.

A P&R oficial exemplifica:

• memória de cálculo mecânica detalhada para projeto baseado em fórmulas, como ASME Section VIII Division 1;
• relatório de análise de tensões para projeto baseado em análise, como ASME Section VIII Division 2; e
• relatório de ensaio de prova quando a PMTA decorre de ensaio destrutivo previsto no código.

API 510, API RP 572 e outras fontes de inspeção em serviço podem fornecer prática técnica complementar. Elas não criam novas alíneas na NR-13 e não devem ser apresentadas como obrigação legal sem fundamento próprio aplicável.

Diferenças importantes

Aplicação prática

Exemplo 1 — Vaso com Prontuário completo

• Documento envolvido: Prontuário.
• Falha ou dúvida: o arquivo contém os onze informações mínimas, mas precisa ser relacionado ao vaso instalado.
• Comparação necessária: número de identificação, fabricante, ano, PMTA, código, categoria, desenhos e dispositivos contra placa e campo.
• Providência possível: registrar a conferência e manter a revisão vigente sem apagar a origem.
• Participante responsável ou necessário: empregador/custódia documental, inspeção e PLH quando houver avaliação técnica.
• Limite da conclusão: completude documental não declara integridade ou aptidão operacional.

Exemplo 2 — Prontuário ausente

• Documento envolvido: Prontuário inexistente ou extraviado.
• Falha ou dúvida: faltam premissas de projeto, dispositivos e memória da PMTA.
• Comparação necessária: placa, dados de campo, fabricante, desenhos, relatórios e fontes recuperáveis.
• Providência possível: reconstituição pelo empregador sob responsabilidade técnica do fabricante ou de PLH, conforme 13.5.1.6.
• Participante responsável ou necessário: empregador e fabricante ou PLH.
• Limite da conclusão: não se pode fabricar retrospectivamente dados não demonstrados; inspeções e cálculos podem ser necessários.

Exemplo 3 — Registro de Segurança sem atualização

• Documento envolvido: Registro de Segurança.
• Falha ou dúvida: relatório recente existe, mas a condição operacional não foi registrada imediatamente.
• Comparação necessária: datas da inspeção, relatório, assinaturas e última anotação do Registro.
• Providência possível: apurar o evento e regularizar de forma rastreável, sem retrodatá-lo ou ocultar a omissão.
• Participante responsável ou necessário: empregador, PLH responsável e custódia documental.
• Limite da conclusão: edição posterior não prova que a anotação imediata ocorreu.

Exemplo 4 — Relatório sem correspondência clara

• Documento envolvido: Relatório de Inspeção.
• Falha ou dúvida: TAG aparece, mas fabricante e número do vaso não permitem correspondência unívoca.
• Comparação necessária: placa, Prontuário, Registro, fotos, localização e ordens do serviço.
• Providência possível: obter esclarecimento do responsável e emitir revisão ou complemento controlado se tecnicamente fundamentado.
• Participante responsável ou necessário: PLH, técnicos participantes, empregador e inspeção.
• Limite da conclusão: sem evidência adicional, o relatório não pode ser atribuído ao vaso apenas pela semelhança da TAG.

Exemplo 5 — Alteração sem projeto

• Documento envolvido: Projeto de Alteração ou Reparo.
• Falha ou dúvida: bocal foi modificado sem projeto prévio localizado.
• Comparação necessária: desenhos anteriores/atuais, ordens de serviço, soldagem, exames, inspeções e condições de projeto.
• Providência possível: interromper a conclusão documental e submeter a situação à avaliação técnica para definir regularização e inspeção aplicáveis.
• Participante responsável ou necessário: empregador, PLH, manutenção, engenharia e inspeção.
• Limite da conclusão: produzir um desenho posterior não comprova que a intervenção foi projetada e controlada previamente.

Exemplo 6 — Certificado da válvula sem vínculo com o vaso

• Documento envolvido: certificado de inspeção e teste da válvula.
• Falha ou dúvida: certificado não identifica o vaso protegido.
• Comparação necessária: fabricante, modelo, série, TAG, pressão de ajuste, localização, Prontuário e Relatório.
• Providência possível: rastrear o dispositivo e confirmar o vínculo com evidências independentes; repetir a atividade se o pertencimento não puder ser demonstrado.
• Participante responsável ou necessário: empregador, inspeção, executor do serviço e PLH conforme o contexto.
• Limite da conclusão: pressão de ajuste semelhante não prova pertencimento nem instalação adequada.

Exemplo 7 — Manômetro instalado diferente do certificado

• Documento envolvido: certificado/relatório do indicador de pressão.
• Falha ou dúvida: número de série do instrumento instalado diverge do documento.
• Comparação necessária: fabricante, modelo, série, TAG, faixa, unidade, resolução, localização, etiqueta, data e histórico de substituição.
• Providência possível: localizar a evidência do instrumento instalado ou executar a atividade aplicável; preservar o certificado antigo no histórico correto.
• Participante responsável ou necessário: instrumentação, manutenção, custódia documental e responsável técnico conforme a decisão.
• Limite da conclusão: certificado de outro manômetro não comprova o desempenho do instrumento instalado.

Exemplo 8 — TAG correta e número de fabricação divergente

• Documento envolvido: Prontuário, Relatório ou certificado.
• Falha ou dúvida: a TAG coincide, mas o número do fabricante aponta para outro equipamento.
• Comparação necessária: placa, desenhos, série, localização, fotos, histórico de troca de TAG e documentos de origem.
• Providência possível: apurar qual identificador foi alterado e corrigir por revisão rastreável após confirmação.
• Participante responsável ou necessário: empregador, engenharia, inspeção, fabricante/fornecedor e PLH quando houver conteúdo técnico.
• Limite da conclusão: a TAG é administrável e não prevalece automaticamente sobre o número de fabricação.

Exemplo 9 — Placa diferente do Prontuário

• Documento envolvido: placa e Prontuário.
• Falha ou dúvida: PMTA ou código/edição diverge.
• Comparação necessária: memória/metodologia, placa, PAR, relatórios, alterações e condição de campo.
• Providência possível: investigação técnica; atualizar apenas após determinar a condição correta e o fundamento.
• Participante responsável ou necessário: empregador, PLH, inspeção, engenharia e fabricante quando possível.
• Limite da conclusão: a NR-13 não estabelece hierarquia automática; copiar um valor não resolve a divergência.

Exemplo 10 — Vaso transferido de local

• Documento envolvido: conjunto documental e Relatório de Inspeção.
• Falha ou dúvida: o vaso mudou de estabelecimento e o acervo não acompanha a instalação atual.
• Comparação necessária: identidade, data/local anterior e atual, condições da instalação, Registro e inspeção extraordinária.
• Providência possível: reunir o acervo no novo estabelecimento e executar a inspeção extraordinária prevista, salvo vaso móvel.
• Participante responsável ou necessário: empregador do novo estabelecimento, proprietário, PLH, inspeção e manutenção/engenharia.
• Limite da conclusão: a NR-13 não fornece rito geral de transferência documental nem transforma a mudança em Projeto de Instalação.

Exemplo 11 — Documentos completos, porém desorganizados

• Documento envolvido: acervo integral.
• Falha ou dúvida: existem arquivos, mas não há índice, revisão, vínculo ou cronologia confiável.
• Comparação necessária: inventário de arquivos, identificadores, datas, assinaturas e sequência dos eventos.
• Providência possível: indexar sem alterar conteúdo, controlar versões e separar documento vigente de histórico.
• Participante responsável ou necessário: empregador/custódia, inspeção, engenharia, manutenção e operação conforme o documento.
• Limite da conclusão: organização melhora disponibilidade, mas não sana documento falso, incompleto ou tecnicamente incompatível.

Exemplo 12 — Histórico incompleto de inspeções

• Documento envolvido: Registro de Segurança e Relatórios.
• Falha ou dúvida: há lacuna entre duas inspeções conhecidas.
• Comparação necessária: Registro, relatórios, certificados, ordens, arquivos do PLH/fornecedor e prazos da categoria.
• Providência possível: buscar originais ou segundas vias, registrar a lacuna e submeter a situação à avaliação competente.
• Participante responsável ou necessário: empregador, PLH, inspeção, antigos prestadores e proprietário.
• Limite da conclusão: ausência documental não permite declarar automaticamente execução nem reconstruir resultado.

Exemplo 13 — Documento de outro equipamento

• Documento envolvido: qualquer relatório, certificado, desenho ou laudo.
• Falha ou dúvida: formato e dados de processo parecem compatíveis, mas a série pertence a outro vaso.
• Comparação necessária: identidade completa, localização, série, TAG, datas, fotos e histórico.
• Providência possível: remover o vínculo incorreto sem apagar o arquivo; localizar a evidência correta ou tratar a ausência.
• Participante responsável ou necessário: custódia documental, inspeção, engenharia e responsável técnico conforme o conteúdo.
• Limite da conclusão: semelhança técnica ou modelo comum não demonstra pertencimento.

Cuidados e erros de interpretação

1. copiar para vasos a lista de documentos das caldeiras;
2. afirmar que vasos possuem Projeto de Instalação como alínea de 13.5.1.5;
3. tratar PAR como documento que precisa existir mesmo sem hipótese de alteração ou reparo;
4. tratar a placa como substituta do Prontuário;
5. considerar certificado de válvula e documento do manômetro equivalentes;
6. chamar toda evidência do manômetro de “certificado de calibração”;
7. apresentar RBC como obrigação universal da NR-13;
8. supor que certificado válido prova instalação, faixa, ajuste ou pertencimento;
9. omitir o número do certificado da válvula no Relatório;
10. confundir anotação imediata do Registro com emissão do Relatório em 60/90 dias;
11. reconstruir histórico por edição sem evidência;
12. atribuir autoria ou assinatura sem item confirmado;
13. inventar ART/TRT universal, validade, modelo ou prazo de retenção;
14. substituir reconstituição do Prontuário por pasta de desenhos não identificados;
15. converter código, fabricante ou contrato em obrigação literal da NR-13;
16. concluir aptidão operacional apenas pela presença dos arquivos;
17. apagar versões anteriores ao atualizar o acervo;
18. assumir que documento com TAG correta pertence ao equipamento quando outros identificadores divergem.

Evidências normativas

Evidência 1 — Responsabilidade geral

Fonte: NR-13 oficial · Edição: Portaria MTP nº 1.846/2022, retificada pela Portaria MTP nº 4.219/2022 · Item: 13.1.2 e 13.1.3.1 · Página PDF: 2

“O empregador é o responsável pela adoção das medidas determinadas nesta NR.”

Interpretação técnica: a guarda e o atendimento documental integram a responsabilidade do empregador, sem eliminar o dever legal do proprietário.

Evidência 2 — Controle de instrumentos e sistemas

Fonte: NR-13 oficial · Item: 13.3.6 · Página PDF: 4

“Os instrumentos e sistemas de controle e segurança […] devem ser mantidos em condições adequadas de uso e devidamente inspecionados e testados ou, quando aplicável, calibrados.”

Interpretação técnica: a atividade depende do objeto; não existe equivalência automática entre inspeção, teste e calibração.

Evidência 3 — Formato e acesso

Fonte: NR-13 oficial · Itens: 13.3.9 e 13.3.10 · Página PDF: 5

“A documentação dos equipamentos abrangidos por esta NR deve permanecer à disposição para consulta […]”.

Interpretação técnica: mídia eletrônica é admitida com os atributos normativos de segurança da informação, e o empregador deve assegurar acesso aos públicos indicados.

Evidência 4 — Indicador, placa e inventário documental

Fonte: NR-13 oficial · Itens: 13.5.1.2(d), 13.5.1.3 a 13.5.1.5 · Páginas PDF: 13–14

“Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado, a seguinte documentação devidamente atualizada”.

Interpretação técnica: o indicador e a placa são requisitos próprios; a lista documental contém cinco alíneas e não inclui Projeto de Instalação ou certificado nominal do manômetro.

Evidência 5 — Reconstituição do Prontuário

Fonte: NR-13 oficial · Item: 13.5.1.6 · Página PDF: 14

“Quando inexistente ou extraviado, o prontuário […] deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de PLH”.

Interpretação técnica: a rota expressa refere-se ao Prontuário e exige conteúdo imprescindível; não deve ser estendida automaticamente a todo documento.

Evidência 6 — Registro de Segurança

Fonte: NR-13 oficial · Item: 13.5.1.7 · Página PDF: 15

“O registro de segurança deve ser constituído por livro de páginas numeradas, pastas ou sistema informatizado”.

Interpretação técnica: o formato é flexível, mas o conteúdo e a identificação do PLH nos registros de inspeção permanecem obrigatórios.

Evidência 7 — Instalação e documento condicional

Fonte: NR-13 oficial · Item: 13.5.2.5 · Página PDF: 16

“o empregador deve adotar medidas complementares de segurança, constantes em relatório elaborado por responsável técnico”.

Interpretação técnica: o relatório é condicional e não constitui Projeto de Instalação universal.

Evidência 8 — Teste de fabricação

Fonte: NR-13 oficial · Item: 13.5.4.3 e 13.5.4.3.1 · Página PDF: 16

“com comprovação por meio de laudo assinado por responsável técnico designado pelo fabricante ou importador.”

Interpretação técnica: há documento de fabricação com autoria expressa; falta de comprovação aciona o tratamento diferenciado pela data do vaso.

Evidência 9 — Relatório e certificado da válvula

Fonte: NR-13 oficial · Itens: 13.5.4.9 e 13.5.4.11(n) · Páginas PDF: 18–19

“número do certificado de inspeção e teste da(s) válvula(s) de segurança.”

Interpretação técnica: o Relatório precisa apontar o certificado, permitindo verificar a correspondência entre evento, dispositivo e vaso.

Evidência 10 — Atualização da placa e do Prontuário

Fonte: NR-13 oficial · Item: 13.5.4.12 · Página PDF: 19

“a placa de identificação e a documentação do prontuário devem ser atualizadas.”

Interpretação técnica: a atualização é acionada quando resultados da inspeção determinam alterações das condições de projeto.

Evidência 11 — Metodologia da PMTA

Fonte: Perguntas e Respostas da NR-13 — 2023 · Órgão: MTE/SIT · Data: abril de 2023 · Referência: 13.5.1.5(a)(IV) · Páginas PDF: 18–19

“dependem do tipo de código, norma ou método utilizado no dimensionamento do equipamento.”

Interpretação técnica: a evidência da PMTA varia conforme a base de projeto; memória detalhada, análise de tensões ou relatório de ensaio não são documentos intercambiáveis.

Evidência 12 — Testes de fabricação e correspondência

Fonte: Perguntas e Respostas da NR-13 — 2023 · Órgão: MTE/SIT · Data: abril de 2023 · Referência: 13.5.4.3 · Página PDF: 21

“Não sendo possível comprovar, deve ser efetuado o TH durante a inspeção inicial”.

Interpretação técnica: a comprovação documental de fabricação tem efeito técnico; sua ausência não pode ser suprida por simples declaração administrativa.

Limites técnicos e normativos

Essas lacunas são limites normativos e técnicos confirmados, não falhas da pesquisa.

Conclusão

Os Documentos Obrigatórios para Vasos de Pressão conforme a NR-13 devem ser interpretados como um conjunto integrado, e não como documentos intercambiáveis.

Os documentos centrais do vaso de pressão são Prontuário, Registro de Segurança, Projeto de Alteração ou Reparo, Relatórios de Inspeção e certificados de inspeção e teste dos dispositivos de segurança. O Prontuário e o Registro são universais; projetos, relatórios e certificados surgem ou se acumulam conforme eventos e configurações, embora pertençam ao inventário que o estabelecimento deve manter atualizado.

O conjunto se amplia por requisitos específicos: placa e identificação física, laudo do teste de fabricação, manual/instruções para categorias I e II, relatório de medidas complementares de instalação, pareceres e metodologias especiais e evidências dos instrumentos e sistemas. Esses itens não devem ser promovidos indiscriminadamente a novas alíneas de 13.5.1.5.

O indicador de pressão é obrigatório por função, normalmente como manômetro. Seus certificados, relatórios e registros devem manter o nome e o alcance da atividade real. Calibração não é sinônimo de inspeção, teste, ajuste, verificação ou manutenção. Certificado metrológico não é o certificado da válvula, não comprova RBC universal e não demonstra sozinho faixa adequada, instalação correta ou compatibilidade com a PMTA.

A atualização do acervo é orientada por eventos e coerência: fabricação, instalação, inspeção, alteração, reparo, mudança de condições de projeto, mudança de local e reconstituição do Prontuário. Disponibilidade física ou eletrônica precisa vir acompanhada de identidade, revisão, autenticidade, integridade e rastreabilidade. Documento presente, mas pertencente a outro equipamento ou incompatível com o campo, não satisfaz essa função.

Para vasos de pressão, a NR-13 exige cinco documentos obrigatórios em 13.5.1.5, complementados por documentos e evidências condicionais. A conformidade documental depende de existência, atualização, pertencimento, coerência e acesso — sem confundir documento com a atividade técnica ou com a condição real do equipamento.

Aprofunde seus conhecimentos em NR-13

O Blog Madrigal Mineira reúne conteúdos técnicos sobre equipamentos sob pressão, documentação, inspeções e conformidade. Para conhecer a atuação da equipe, visite a página da empresa especializada em inspeção NR-13.

Conteúdos e serviços em destaque

• laudo para vaso de pressão NR-13
• inspeção e laudo NR-13 para compressor de ar
• inspeção e laudo NR-13 para vaso de pressão
