Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13

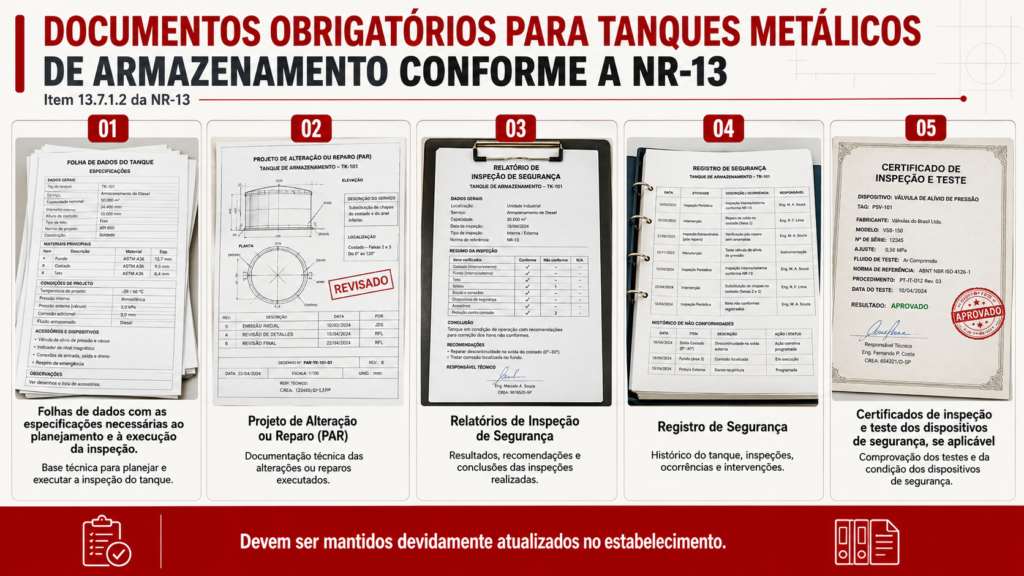

Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13. O item 13.7.1.2 da NR-13 relaciona cinco documentos obrigatórios que todo tanque abrangido deve possuir, devidamente atualizados, no estabelecimento:

1. Folhas de dados com as especificações necessárias ao planejamento e à execução da inspeção;
2. Projeto de Alteração ou Reparo (PAR);
3. Relatórios de Inspeção de Segurança;
4. Registro de Segurança; e
5. Certificados de inspeção e teste dos dispositivos de segurança, se aplicável.

Os Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13 devem ser atualizados e vinculados ao tanque efetivamente abrangido.

Além dessa lista, 13.7.1.1 exige programa e plano de inspeção, com quatro premissas mínimas, e 13.7.2.2 exige plano de manutenção para dispositivos contra sobrepressão, vácuo e válvulas corta-chamas, quando aplicáveis. Essa arquitetura documental é própria dos tanques e não deve copiar o prontuário de caldeiras ou vasos nem o conjunto documental das tubulações.

Nos Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13, programa, plano e registros atualizados exercem funções complementares.

Parte dessa documentação é permanente; parte é condicional ou nasce de eventos. O PAR só é aplicável nos gatilhos gerais da NR-13. Certificados dependem dos dispositivos existentes. Relatórios surgem das inspeções inicial, periódica e extraordinária. Registros de execução, materiais, espessuras, corrosão, fundo, teto, costado, fundação, diques e sistemas auxiliares podem ser necessários tecnicamente, mas não são títulos universais autônomos listados em 13.7.1.2.

A norma exige atualização, rastreabilidade e disponibilidade, mas não fixa organização universal por tanque, parque, unidade ou instalação. A estrutura pode ser compartilhada quando tecnicamente coerente, desde que cada dado, evento, conclusão e documento permaneça inequivocamente associado ao tanque correspondente.

Campo de aplicação

Critérios cumulativos

A NR-13 alcança tanques metálicos de armazenamento que atendam simultaneamente a 13.2.1(f):

• diâmetro externo maior que 3 m;
• capacidade nominal acima de 20.000 L; e
• armazenamento de fluidos das classes A ou B, conforme 13.5.1.1.1(a–b).

Não basta ser metálico, grande ou conter produto perigoso isoladamente. Os três critérios precisam ser comprovados.

Exclusão construtiva relevante

O item 13.2.2(n) exclui “tanques enterrados ou apoiados sobre pernas, sapatas, pedestais ou selas”. Portanto, tanques com essas configurações não recebem automaticamente o pacote documental da seção 13.7. O dever geral de inspeção e manutenção de sistemas pressurizados de risco permanece conforme 13.2.3.

A NR-13 não fornece definição geométrica completa de “tanque metálico de armazenamento” nem autoriza transformar um vaso de pressão em tanque por denominação patrimonial. Forma de apoio, função, condições, código e construção devem ser verificados.

Identificação e classificação

Os tanques devem ser identificados conforme padronização instituída pelo empregador (13.7.2.3). A seção 13.7 não cria categorias A–E como as dos vasos nem classes de caldeira. As classes A/B qualificam o fluido para o enquadramento, não o tanque como categoria documental.

Documentos expressamente exigidos

Os Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13 compõem uma arquitetura documental própria da seção 13.7.

Programa e plano de inspeção

Empresas com tanques enquadrados devem elaborar programa e plano considerando, no mínimo:

• fluidos armazenados;
• condições operacionais;
• mecanismos de danos previsíveis; e
• consequências de possíveis falhas para trabalhadores, instalações e meio ambiente.

A norma não define separadamente programa e plano, não estabelece campos fechados nem determina organização por tanque ou parque. Os intervalos periódicos devem atender aos prazos do programa elaborado por responsável técnico conforme códigos ou normas aplicáveis. A Portaria MTP nº 1.846/2022 determina que a data da primeira inspeção periódica seja definida nesse programa.

Folhas de dados

Nos Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13, as folhas de dados reúnem as especificações necessárias ao planejamento e à execução da inspeção.

Devem conter as especificações necessárias ao planejamento e à execução da inspeção. A NR-13 não lista campos universais. Identificação, dimensões, capacidade, material, produto, temperaturas, condições, código, componentes, fundo, costado, teto, fundação e proteção podem ser relevantes conforme o caso.

Se as folhas de dados forem inexistentes ou extraviadas, devem ser reconstituídas pelo empregador (13.7.1.4). Diferentemente da regra de tubulações, o item não declara expressamente responsabilidade técnica de PLH para essa reconstituição. Isso não elimina a necessidade de competência profissional quando houver levantamento, cálculo ou decisão técnica.

Projeto de Alteração ou Reparo

Os Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13 incluem o PAR quando a alteração ou o reparo se enquadra nas condições aplicáveis.

O PAR integra a lista documental. Pelas regras gerais, deve ser concebido previamente quando condições de projeto forem modificadas ou reparos puderem comprometer a segurança, ser concebido ou aprovado por PLH e determinar materiais, execução, qualidade e qualificação de pessoal.

Não é exigido para toda manutenção. Ordem de serviço, desenho atualizado, ART/TRT ou relatório de execução não substituem o PAR quando aplicável.

Relatórios de Inspeção de Segurança

Nos Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13, os relatórios registram o resultado técnico das inspeções de segurança.

Os tanques estão sujeitos a inspeções inicial, periódica e extraordinária. O relatório possui doze alíneas próprias em 13.7.3.4, incluindo identificação, fluido e temperatura, tipo e datas, atividades, anomalias internas e externas, resultados, intervenções, recomendações, parecer, próxima data, responsáveis e certificados dos dispositivos de sobrepressão e vácuo.

A inspeção inicial de 13.7.3.1 observa a linha de corte da Portaria MTP nº 1.846/2022: sua obrigatoriedade é válida para tanques instalados a partir de 20 de dezembro de 2018. Isso não dispensa inspeções periódicas e extraordinárias aplicáveis aos demais tanques abrangidos.

Registro de Segurança

Os Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13 incluem o Registro de Segurança para acompanhar ocorrências e intervenções relevantes.

Ao contrário das tubulações, o tanque possui Registro de Segurança expresso. Pode ser livro de páginas numeradas, pastas ou sistema informatizado. Nele são registradas:

• ocorrências importantes capazes de influir nas condições de segurança; e
• ocorrências das inspeções inicial, periódica e extraordinária, com condição operacional do tanque, nome legível e assinatura de responsável técnico formalmente designado pelo empregador.

Imediatamente após a inspeção, a condição operacional e de segurança deve ser anotada no Registro (13.3.8.1). O registro não substitui o relatório completo.

Certificados dos dispositivos de segurança

Nos Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13, os certificados dependem dos dispositivos efetivamente existentes e das atividades aplicáveis.

São documentos condicionais: 13.7.1.2(e) exige certificados de inspeção e teste dos dispositivos de segurança, se aplicável. 13.7.3.4(l) inclui no relatório os certificados dos dispositivos de sobrepressão e vácuo.

A NR-13 exige dispositivos contra sobrepressão e vácuo conforme código de construção ou recomendações de estudo de análise de cenários de falhas. Dispositivos e válvulas corta-chamas, quando aplicáveis, devem ser mantidos e inspecionados conforme plano de manutenção. A norma não cria certificado universal para todo controle, instrumento ou corta-chamas.

Matriz documental consolidada

Programa de inspeção

Finalidade: Estruturar inspeções e prazos

Situação em que é exigido: Empresa com tanque enquadrado

Tanque, sistema ou instalação relacionada: Pode abranger conjunto, preservando vínculo individual

Responsável envolvido: Responsável técnico na elaboração dos prazos

Momento de criação: Antes de controlar inspeções

Necessidade de atualização: Mudança de condição, dano, código ou resultado

Fundamento normativo: 13.7.1.1; 13.7.3.2

Classificação: Obrigatório

Limite da conclusão: Organização e conteúdo não fechados

Plano de inspeção

Finalidade: Planejar atividades

Situação em que é exigido: Empresa com tanque enquadrado

Tanque, sistema ou instalação relacionada: Tanque ou agrupamento rastreável

Responsável envolvido: Não nomeado expressamente; decisões por competência

Momento de criação: Antes da execução planejada

Necessidade de atualização: Alteração de escopo/método/condição

Fundamento normativo: 13.7.1.1

Classificação: Obrigatório

Limite da conclusão: Norma não o define separadamente

Folha de dados

Finalidade: Disponibilizar especificações à inspeção

Situação em que é exigido: Todo tanque enquadrado

Tanque, sistema ou instalação relacionada: Tanque individual, ainda que gerido em parque

Responsável envolvido: Empregador mantém/reconstitui

Momento de criação: Projeto, cadastro ou reconstituição

Necessidade de atualização: Quando dado/configuração mudar

Fundamento normativo: 13.7.1.2(a); 13.7.1.4

Classificação: Obrigatório

Limite da conclusão: Campos mínimos não definidos

PAR

Finalidade: Projetar intervenção abrangida

Situação em que é exigido: Mudança de projeto ou reparo comprometedor

Tanque, sistema ou instalação relacionada: Tanque e interfaces afetadas

Responsável envolvido: Concebido ou aprovado por PLH

Momento de criação: Antes da intervenção

Necessidade de atualização: Revisão de escopo e compatibilização final

Fundamento normativo: 13.3.7.3–.7.5; 13.7.1.2(b)

Classificação: Condicional

Limite da conclusão: Nem toda manutenção exige PAR

Relatório de inspeção inicial

Finalidade: Registrar inspeção inicial

Situação em que é exigido: Linha de corte: instalado desde 20/12/2018

Tanque, sistema ou instalação relacionada: Tanque individual

Responsável envolvido: Responsável técnico e participantes

Momento de criação: Após inspeção, no prazo geral

Necessidade de atualização: Correção rastreável; não sobrescrever história

Fundamento normativo: 13.7.3.1; art. 9º; 13.7.3.4

Classificação: Condicional temporal

Limite da conclusão: Linha de corte não elimina outras inspeções

Relatório periódico

Finalidade: Registrar condição e parecer

Situação em que é exigido: A cada inspeção periódica

Tanque, sistema ou instalação relacionada: Tanque individual

Responsável envolvido: Responsável técnico e técnicos participantes

Momento de criação: Após cada inspeção

Necessidade de atualização: Nova emissão a cada ciclo

Fundamento normativo: 13.7.3.1–.3.4; 13.3.8

Classificação: Gerado por evento

Limite da conclusão: Prazo de inspeção vem do programa/código

Relatório extraordinário

Finalidade: Registrar avaliação após gatilho

Situação em que é exigido: Quatro hipóteses de 13.7.3.3

Tanque, sistema ou instalação relacionada: Tanque afetado

Responsável envolvido: Responsável técnico

Momento de criação: Após inspeção

Necessidade de atualização: A cada evento

Fundamento normativo: 13.7.3.3–.3.4

Classificação: Condicional por evento

Limite da conclusão: Não criar quinto gatilho universal

Registro de Segurança

Finalidade: Preservar ocorrências e condições

Situação em que é exigido: Todo tanque enquadrado

Tanque, sistema ou instalação relacionada: Tanque individual ou sistema com segregação inequívoca

Responsável envolvido: Empregador; responsável técnico designado assina inspeções

Momento de criação: Na constituição do acervo

Necessidade de atualização: Imediata/continuamente conforme evento

Fundamento normativo: 13.7.1.2(d); 13.7.1.3; 13.3.8.1

Classificação: Obrigatório

Limite da conclusão: Não é Prontuário nem relatório

Certificados dos dispositivos

Finalidade: Comprovar inspeção e teste

Situação em que é exigido: Se dispositivos aplicáveis

Tanque, sistema ou instalação relacionada: Dispositivo vinculado ao tanque

Responsável envolvido: Estabelecimento mantém; executor competente

Momento de criação: A cada inspeção/teste

Necessidade de atualização: A cada atividade/intervenção

Fundamento normativo: 13.7.1.2(e); 13.7.3.4(l)

Classificação: Condicional

Limite da conclusão: Não existe certificado universal

Plano de manutenção dos dispositivos

Finalidade: Controlar manutenção/inspeção

Situação em que é exigido: Sobrepressão, vácuo e corta-chamas aplicáveis

Tanque, sistema ou instalação relacionada: Dispositivos por tanque/sistema

Responsável envolvido: Organização e agentes competentes

Momento de criação: Antes da rotina

Necessidade de atualização: Mudança, falha, fabricante, resultado

Fundamento normativo: 13.7.2.2

Classificação: Condicional ao dispositivo

Limite da conclusão: Conteúdo/frequência não definidos

Identificação padronizada

Finalidade: Vincular campo e acervo

Situação em que é exigido: Todo tanque enquadrado

Tanque, sistema ou instalação relacionada: Tanque

Responsável envolvido: Empregador institui

Momento de criação: Na implantação/regularização

Necessidade de atualização: Mudança de tag/padrão

Fundamento normativo: 13.7.2.3

Classificação: Obrigatório

Limite da conclusão: Não é placa com campos universais

Registro de recomendações

Finalidade: Controlar ação

Situação em que é exigido: Quando inspeção gerar recomendação

Tanque, sistema ou instalação relacionada: Recomendação/tanque

Responsável envolvido: Empregador registra e implementa

Momento de criação: Após inspeção

Necessidade de atualização: Até conclusão

Fundamento normativo: 13.3.8.2

Classificação: Gerado por resultado

Limite da conclusão: Pode estar fora do relatório

Evidências de inspeção/END

Finalidade: Sustentar resultados

Situação em que é exigido: Conforme escopo e código

Tanque, sistema ou instalação relacionada: Fundo, costado, teto ou componente

Responsável envolvido: Equipe/responsável técnico

Momento de criação: Durante a inspeção

Necessidade de atualização: A cada atividade

Fundamento normativo: 13.7.3.4(e–i)

Classificação: Evidência técnica

Limite da conclusão: Método e extensão não universais

Mapas de espessura/corrosão

Finalidade: Permitir localização e tendência

Situação em que é exigido: Quando tecnicamente necessários

Tanque, sistema ou instalação relacionada: Regiões/pontos identificados

Responsável envolvido: Inspeção/responsável técnico

Momento de criação: Medição/avaliação

Necessidade de atualização: A cada campanha comparável

Fundamento normativo: Código/programa; relação com 13.7.3.4

Classificação: Complementar

Limite da conclusão: NR-13 não nomeia mapa obrigatório

Registros de fundo, costado e teto

Finalidade: Demonstrar condição específica

Situação em que é exigido: Conforme construção/danos/programa

Tanque, sistema ou instalação relacionada: Partes do tanque

Responsável envolvido: Inspeção/manutenção

Momento de criação: Atividade correspondente

Necessidade de atualização: A cada novo resultado

Fundamento normativo: Código/necessidade técnica

Classificação: Complementar

Limite da conclusão: Partes não são documentos equivalentes

Desenhos, memoriais e cálculos

Finalidade: Sustentar projeto/avaliação

Situação em que é exigido: Quando código, PAR ou decisão exigir

Tanque, sistema ou instalação relacionada: Tanque/sistema/interface

Responsável envolvido: Profissional competente

Momento de criação: Projeto ou demanda atual

Necessidade de atualização: Mudança de premissa/configuração

Fundamento normativo: Código/engenharia

Classificação: Complementar/condicional

Limite da conclusão: Não são títulos universais da lista

Registros de materiais e execução

Finalidade: Demonstrar qualidade

Situação em que é exigido: Construção/intervenção conforme código

Tanque, sistema ou instalação relacionada: Componente/intervenção

Responsável envolvido: Fabricante/executor/controle

Momento de criação: Durante fabricação/reparo

Necessidade de atualização: A cada intervenção

Fundamento normativo: 13.3.7; código

Classificação: Evidência técnica

Limite da conclusão: NR-13 não fixa formato

Registros de manutenção

Finalidade: Demonstrar atividade

Situação em que é exigido: Quando manutenção ocorrer

Tanque, sistema ou instalação relacionada: Tanque/componentes/sistemas

Responsável envolvido: Manutenção/executor

Momento de criação: Após execução

Necessidade de atualização: A cada atividade

Fundamento normativo: Gestão/fabricante/código

Classificação: Gerado por evento

Limite da conclusão: OS isolada não substitui plano/PAR

Investigação e comunicação de acidente

Finalidade: Registrar ocorrência grave

Situação em que é exigido: Gatilhos de 13.3.11

Tanque, sistema ou instalação relacionada: Evento/tanque

Responsável envolvido: Empregador

Momento de criação: Comunicação até segundo dia útil

Necessidade de atualização: Complementação pela investigação

Fundamento normativo: 13.3.11–.11.2

Classificação: Condicional por evento

Limite da conclusão: Não é dossiê universal para qualquer vazamento

Histórico consolidado

Finalidade: Sustentar tendência e decisões

Situação em que é exigido: Necessidade contínua

Tanque, sistema ou instalação relacionada: Tanque e componentes

Responsável envolvido: Empregador/gestão técnica

Momento de criação: Ao longo da vida

Necessidade de atualização: A cada evento

Fundamento normativo: Conjunto dos requisitos

Classificação: Evidência de gestão

Limite da conclusão: NR-13 não nomeia arquivo único

Organização, atualização, guarda e disponibilidade

Os Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13 precisam manter identidade, atualização, rastreabilidade e disponibilidade durante a vida do equipamento.

A norma não escolhe organização universal por tanque, parque, sistema, unidade ou instalação. É possível manter documentos comuns — procedimentos, planos, padrões — e registros individuais, se houver pertencimento claro, controle de revisão e recuperação por tanque.

Os relatórios devem ser elaborados em até 60 dias ou, em parada geral de manutenção, 90 dias (13.3.8). Recomendações devem ser registradas e implementadas pelo empregador com prazos e responsáveis. Documentos podem ser físicos ou eletrônicos seguros; relatórios impressos têm páginas numeradas. A documentação deve ficar disponível aos públicos de 13.3.10.

Não foi confirmado prazo geral de guarda em anos. Atualizar não significa apagar versões, ocorrências ou resultados anteriores.

Responsabilidades

• Empregador/estabelecimento: constituir e manter a documentação, reconstituir folhas de dados ausentes, instituir identificação, registrar/implementar recomendações e garantir acesso.
• Proprietário: observa a NR-13 quando o equipamento estiver em local sob sua responsabilidade, conforme disposições gerais aplicáveis.
• PLH: responsabilidade técnica pelas inspeções de equipamentos abrangidos e concepção/aprovação de PAR nos gatilhos gerais.
• Responsável técnico: elabora o programa que fixa prazos periódicos; é formalmente designado pelo empregador para os registros das inspeções no Registro de Segurança; assina o relatório com seu número de conselho.
• Técnicos participantes: nomes legíveis e assinaturas no relatório.
• Operação, manutenção, engenharia e executantes: fornecem dados e registros conforme a atividade, sem autoria universal imposta pela norma.

Não se deve substituir “responsável técnico” por PLH onde o item específico usa terminologia diferente sem análise de competência e atribuições.

Tanques antigos ou com documentação insuficiente

1. confirmar o enquadramento e a configuração de apoio;
2. identificar o tanque e reunir documentos existentes;
3. separar dado original, confirmado, calculado, hipótese e não confirmado;
4. reconstituir a folha de dados ausente conforme 13.7.1.4, sem apresentá-la como original;
5. não fabricar Registro, relatório, certificado ou inspeção histórica;
6. estabelecer condição e linha de base atuais com atividades proporcionais;
7. registrar divergências de campo, desenhos e histórico;
8. revisar programa/plano e definir inspeção aplicável;
9. avaliar intervenções antigas e documentos afetados;
10. limitar o parecer quando a evidência não sustentar conclusão.

A linha de corte da inspeção inicial não autoriza presumir integridade de tanque anterior a 20/12/2018 nem dispensa inspeções periódicas e extraordinárias.

Diferenças em relação às demais classes

Relação com códigos técnicos

API 650, API 653 e outras normas podem definir projeto, inspeção, reparo, aceitação e registros dentro de seus escopos e edições aplicáveis. Esta análise não desenvolve requisitos específicos desses códigos sem validação completa de suas fontes primárias. Nenhuma prática API foi transformada em obrigação da NR-13.

O programa de inspeção deve usar códigos ou normas aplicáveis para seus prazos. A escolha exige conhecer construção, serviço, histórico, contrato e base adotada; não se presume API 653 para todo tanque apenas pelo nome do equipamento.

Cuidados e erros de interpretação

• inventar “Prontuário do Tanque”;
• negar a existência do Registro de Segurança;
• chamar folha de dados de prontuário;
• copiar o conteúdo de relatório de vaso;
• transformar desenho ou mapa em documento universal autônomo;
• impor API 650/API 653 sem confirmar aplicação e edição;
• tratar todo dispositivo como certificado obrigatório;
• exigir ART/TRT como campo literal de cada documento;
• escolher organização universal por parque ou tanque sem preservar pertencimento;
• inventar periodicidades em lugar do programa/código;
• apagar histórico ao atualizar documentos;
• tratar manutenção como PAR automático;
• ignorar a linha de corte da inspeção inicial;
• aplicar a exclusão de tanques apoiados de forma incompleta ou por nome informal.

Evidências normativas

Evidência 1 — campo de aplicação

Fonte: NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento · Órgão: Ministério do Trabalho e Emprego · Edição: texto atualizado em 2023 · Item: 13.2.1(f) · Páginas: 1–2

“diâmetro externo maior do que três metros, capacidade nominal acima de vinte mil litros”

Interpretação técnica: os limites dimensionais/capacidade se somam ao requisito de fluidos A ou B.

Aplicação prática: o pacote documental só é aplicado depois de confirmar os três critérios.

Evidência 2 — programa e plano

Fonte: NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento · Órgão: Ministério do Trabalho e Emprego · Edição: texto atualizado em 2023 · Item: 13.7.1.1(a–d) · Página: 21

“devem elaborar um programa e um plano de inspeção”

Interpretação técnica: fluido, operação, danos e consequências formam as premissas mínimas.

Aplicação prática: o planejamento não pode ser reduzido a calendário sem base técnica.

Evidência 3 — cinco documentos obrigatórios

Fonte: NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento · Órgão: Ministério do Trabalho e Emprego · Edição: texto atualizado em 2023 · Item: 13.7.1.2(a–e) · Página: 21

“deve ter a seguinte documentação devidamente atualizada”

Interpretação técnica: folhas de dados, PAR, relatórios, Registro e certificados condicionais formam a lista própria.

Aplicação prática: não se acrescenta Prontuário por analogia.

Evidência 4 — conteúdo do Registro de Segurança

Fonte: NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento · Órgão: Ministério do Trabalho e Emprego · Edição: texto atualizado em 2023 · Item: 13.7.1.3(a–b) · Páginas: 21–22

“todas as ocorrências importantes capazes de influir nas condições de segurança”

Interpretação técnica: inspeções também são registradas com condição operacional e assinatura do responsável técnico designado.

Aplicação prática: o Registro preserva cronologia e condição, sem substituir relatórios.

Evidência 5 — reconstituição limitada

Fonte: NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento · Órgão: Ministério do Trabalho e Emprego · Edição: texto atualizado em 2023 · Item: 13.7.1.4 · Página: 22

“quando inexistentes ou extraviados, devem ser reconstituídos pelo empregador”

Interpretação técnica: a regra alcança somente as folhas de dados da alínea “a”.

Aplicação prática: não autoriza fabricar relatórios, Registro ou certificados históricos.

Evidência 6 — dispositivos e plano de manutenção

Fonte: NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento · Órgão: Ministério do Trabalho e Emprego · Edição: texto atualizado em 2023 · Itens: 13.7.2.1–13.7.2.2 · Página: 22

“dispositivos de segurança contra sobrepressão e vácuo”

Interpretação técnica: a seleção segue código ou estudo; manutenção/inspeção inclui corta-chamas quando aplicável.

Aplicação prática: certificados e plano devem corresponder aos dispositivos reais.

Evidência 7 — inspeções e prazos

Fonte: NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento · Órgão: Ministério do Trabalho e Emprego · Edição: texto atualizado em 2023 · Itens: 13.7.3.1–13.7.3.3 · Página: 22

“inspeções de segurança inicial, periódica e extraordinária”

Interpretação técnica: prazos periódicos vêm do programa conforme códigos/normas; quatro gatilhos extraordinários são listados.

Aplicação prática: cada evento produz registro e relatório correspondente.

Evidência 8 — linha de corte da inspeção inicial

Fonte: Portaria MTP nº 1.846, de 1º de julho de 2022 — retificada · Órgão: Ministério do Trabalho e Previdência · Data: 1º de julho de 2022 · Item: Art. 9º

“é válida para tanques instalados a partir de 20 de dezembro de 2018”

Interpretação técnica: a linha de corte se refere à obrigatoriedade da inspeção inicial de 13.7.3.1.

Aplicação prática: tanques anteriores não recebem inspeção inicial retroativa por esse item, mas permanecem sujeitos aos demais requisitos aplicáveis.

Limites técnicos e normativos

1. A NR-13 não define conteúdo completo de folha de dados, programa ou plano.
2. Não determina organização universal por tanque, parque, unidade ou instalação.
3. Não fixa prazo periódico: ele deve vir do programa conforme código/norma aplicável.
4. Não define conteúdo do plano de manutenção dos dispositivos nem critérios próprios de aplicabilidade do corta-chamas.
5. Não cria certificado universal para instrumentos, controles, corta-chamas ou toda atividade.
6. Não fixa prazo geral de guarda em anos.
7. Esta análise não detalha requisitos da API 650 e da API 653 sem validação integral das fontes primárias.
8. A finalidade completa de 13.7.1.2(a) deve ser preservada: as folhas de dados contêm as especificações necessárias ao planejamento e à execução da inspeção.
9. A seção 13.7 usa “responsável técnico” em itens próprios; não se deve substituí-lo automaticamente por PLH sem análise de competência e atribuições.
10. Exemplos de reparos e testes não devem ser apresentados como obrigações automáticas sem fundamento aplicável.

Conclusão técnica

Os Documentos Obrigatórios para Tanques Metálicos de Armazenamento conforme a NR-13 devem ser compreendidos como conjunto integrado, sem importar automaticamente documentos de caldeiras, vasos ou tubulações.

Tanques enquadrados possuem um sistema documental próprio, composto por programa/plano, folhas de dados, PAR aplicável, relatórios, Registro de Segurança, certificados condicionais e plano de manutenção dos dispositivos aplicáveis. Não possuem Prontuário criado pela seção 13.7.

O enquadramento depende cumulativamente de dimensão, capacidade e classe do fluido, além da ausência de exclusão construtiva. A documentação deve preservar pertencimento ao tanque, atualização e histórico. Registro, relatório, plano e evidência de execução cumprem funções diferentes.

Tanques antigos exigem reconstituição expressa apenas da folha de dados, avaliação atual e registro das lacunas. A linha de corte da inspeção inicial alcança tanques instalados desde 20/12/2018 e não apaga outras obrigações.

Detalhes de projeto, inspeção, corrosão, espessura, vida, fundo, costado, teto e fundação dependem do código, programa e avaliação técnica; não foram convertidos em documentos universais sem fundamento.

Aprofunde seus conhecimentos em NR-13

O Blog Madrigal Mineira reúne conteúdos técnicos sobre equipamentos sob pressão, documentação, inspeções e conformidade. Para conhecer a atuação da equipe, visite a página da empresa especializada em inspeção NR-13.

Conteúdos e serviços em destaque

• laudo para vaso de pressão NR-13
• inspeção e laudo NR-13 para compressor de ar
• inspeção e laudo NR-13 para vaso de pressão
