Documentos Obrigatórios para Tubulações conforme a NR-13

Documentos Obrigatórios para Tubulações conforme a NR-13. O item 13.6.1.4 da NR-13 relaciona cinco documentos obrigatórios que devem ser mantidos devidamente atualizados no estabelecimento:

1. Especificações aplicáveis necessárias ao planejamento e à execução da inspeção;
2. Fluxograma de engenharia com identificação da linha e acessórios;
3. Projeto de Alteração ou Reparo (PAR), quando aplicável;
4. Relatórios de Inspeção de Segurança; e
5. Certificados de inspeção e teste dos dispositivos de segurança, se aplicável.

Os Documentos Obrigatórios para Tubulações conforme a NR-13 devem estar atualizados e vinculados à linha ou ao sistema efetivamente inspecionado.

Além dessa relação documental, uma tubulação enquadrada deve estar coberta por programa e plano de inspeção.

Nos Documentos Obrigatórios para Tubulações conforme a NR-13, programa, plano e documentos atualizados cumprem funções complementares de planejamento e rastreabilidade.

Essa relação não autoriza importar os nomes usados para caldeiras e vasos. A seção de tubulações não exige Prontuário nem Registro de Segurança. Também não cria, como documentos universais autônomos, “memorial de cálculo”, “isométrico”, “certificado de calibração do manômetro”, “laudo de espessura” ou “certificado de teste hidrostático”. Esses registros podem ser necessários para demonstrar projeto, inspeção, manutenção e integridade, conforme a configuração real, o código aplicável e o julgamento do Profissional Legalmente Habilitado (PLH), mas sua denominação e seu formato não são padronizados pela NR-13.

Os documentos devem permanecer coerentes com a tubulação, linha ou sistema real, ser atualizados quando inspeções, alterações, reparos, testes ou mudanças afetarem seu conteúdo, e ficar disponíveis aos públicos definidos pela norma. A NR-13 admite meio físico ou eletrônico seguro; não fixa prazo geral de retenção nem exige PDF, ART/TRT para cada registro ou certificado universal para toda atividade.

Escopo: quando a documentação de tubulação é exigível

Dois critérios simultâneos

A seção 13.6 aplica-se às tubulações que:

1. contenham fluidos das classes A ou B, conforme 13.5.1.1.1; e
2. estejam ligadas a caldeiras ou vasos de pressão abrangidos pela NR-13.

Classe A compreende fluidos inflamáveis; combustíveis a 200 °C ou mais; tóxicos com limite de tolerância de até 20 ppm; hidrogênio; e acetileno. Classe B compreende combustíveis abaixo de 200 °C e tóxicos com limite de tolerância superior a 20 ppm.

Logo, pressão positiva, diâmetro, criticidade percebida ou localização industrial, isoladamente, não bastam para aplicar o conjunto documental de 13.6.

Exclusões relevantes

Não se deve aplicar automaticamente 13.6.1.4 a dutos e seus componentes; tubos de sistemas de instrumentação; tubulações de redes públicas de distribuição de gás; ou tubulações que operem com vapor. Para equipamentos excluídos, 13.2.3 mantém deveres de inspeção e manutenção conforme recomendações do fabricante e códigos ou normas aplicáveis, sob responsabilidade técnica apropriada, mas isso não converte toda documentação de 13.6 em obrigação.

Há uma ressalva específica: a tubulação de vapor, embora excluída por 13.2.2(q), deve ser mantida em boas condições operacionais de acordo com um plano de manutenção, conforme 13.6.2.6. Essa obrigação residual não equivale à imposição automática dos cinco documentos obrigatórios de 13.6.1.4.

Arquitetura documental obrigatória

Os Documentos Obrigatórios para Tubulações conforme a NR-13 se conectam ao programa e ao plano de inspeção, mas não se confundem com eles.

Programa e plano de inspeção

Empresas com tubulações enquadradas devem elaborar programa e plano de inspeção, considerando no mínimo:

• fluidos transportados;
• pressão de trabalho;
• temperatura de trabalho;
• mecanismos de danos previsíveis; e
• consequências de possíveis falhas para trabalhadores, instalações e meio ambiente.

O programa pode ser organizado por tubulação individual, linha ou sistema. A norma não fornece modelo, campos universais, periodicidade própria de revisão ou regra expressa equivalente para a organização do plano. A abrangência escolhida precisa conservar a correspondência entre identificação, condições de serviço, danos, exames, resultados, recomendações e prazos.

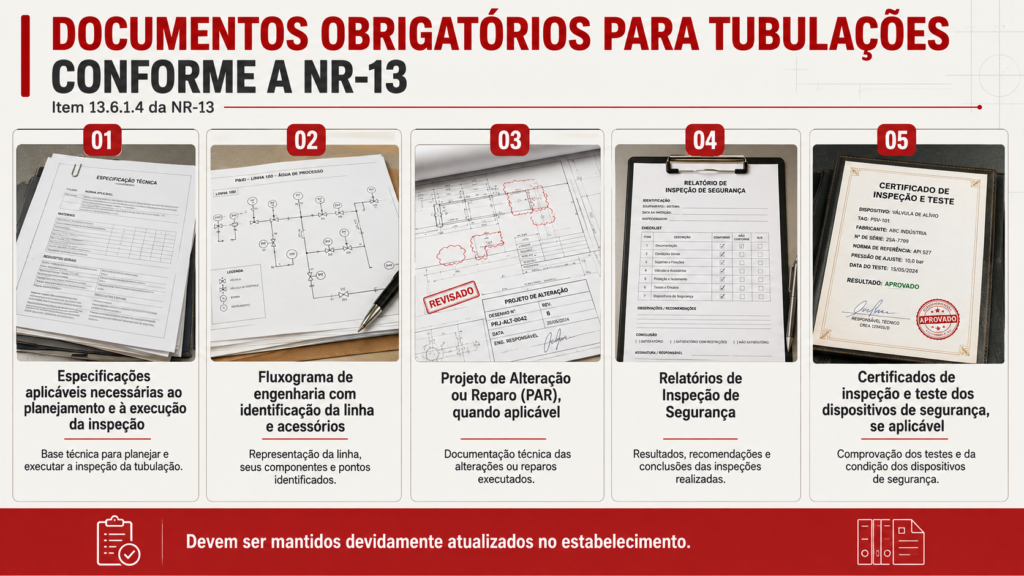

Cinco documentos obrigatórios mantidos atualizados

Para os Documentos Obrigatórios para Tubulações conforme a NR-13, os cinco itens de 13.6.1.4 precisam permanecer disponíveis e coerentes com o sistema real.

O estabelecimento deve manter atualizados:

1. especificações aplicáveis às tubulações ou sistemas, necessárias ao planejamento e à execução da inspeção;
2. fluxograma de engenharia, com identificação da linha e de seus acessórios;
3. Projeto de Alteração ou Reparo, quando aplicável;
4. relatórios de inspeção de segurança; e
5. certificados de inspeção e teste dos dispositivos de segurança, se aplicável.

“Especificações aplicáveis” é expressão mais ampla que “especificações de materiais”. Material pode integrar o conjunto, mas a alínea não deve ser reduzida a esse único dado.

Reconstituição limitada e expressa

Quando inexistentes ou extraviados, somente os documentos das alíneas a e b — especificações aplicáveis e fluxograma — recebem rito expresso de reconstituição em 13.6.1.5: cabe ao empregador reconstruí-los sob responsabilidade técnica de PLH.

Isso não autoriza retropreencher inspeções nunca realizadas, fabricar certificados ou tratar um relatório histórico ausente como se houvesse sido emitido na data original. Para os demais documentos, a norma não prescreve um rito universal de reconstrução; a lacuna deve ser identificada e tecnicamente tratada sem apagar sua história.

Matriz documental consolidada

Programa de inspeção

Finalidade: Estruturar inspeções e sua abrangência

Situação de exigência: Toda empresa com tubulação enquadrada

Abrangência: Tubulação, linha ou sistema

Responsável indicado pela NR-13: Empresa; inspeções sob responsabilidade técnica de PLH

Criação: Antes de sustentar a rotina de inspeção

Atualização: Quando condições, danos, consequências, resultados ou prazos mudarem

Base: 13.6.1.1; 13.6.2.3

Classe: Obrigatório expresso

Limite de interpretação: A NR-13 não dá modelo nem conteúdo completo além dos fatores mínimos

Plano de inspeção

Finalidade: Planejar a execução das inspeções

Situação de exigência: Toda empresa com tubulação enquadrada

Abrangência: Conforme arranjo real

Responsável indicado pela NR-13: Empresa; decisões técnicas pelo PLH

Criação: Na implantação do planejamento

Atualização: Quando escopo, condição, método ou programação mudar

Base: 13.6.1.1

Classe: Obrigatório expresso

Limite de interpretação: 13.6.2.3 menciona expressamente a organização do programa, não do plano

Especificações aplicáveis

Nos Documentos Obrigatórios para Tubulações conforme a NR-13, as especificações aplicáveis orientam o planejamento e a execução da inspeção dentro do contexto técnico pertinente.

Finalidade: Fornecer dados necessários para planejar e executar inspeções

Situação de exigência: Para toda tubulação/sistema enquadrado

Abrangência: Tubulação ou sistema

Responsável indicado pela NR-13: Estabelecimento; reconstituição pelo empregador sob PLH

Criação: Origem de projeto/engenharia ou reconstituição

Atualização: Sempre que a configuração ou dado aplicável mudar

Base: 13.6.1.4(a); 13.6.1.5

Classe: Obrigatório expresso

Limite de interpretação: Não reduzir a “especificação de materiais”; formato e campos não definidos

Fluxograma de engenharia

Os Documentos Obrigatórios para Tubulações conforme a NR-13 incluem o fluxograma de engenharia para identificar a linha e seus acessórios.

Finalidade: Mostrar linha e acessórios identificados

Situação de exigência: Para toda tubulação enquadrada

Abrangência: Linha/sistema

Responsável indicado pela NR-13: Estabelecimento; reconstituição pelo empregador sob PLH

Criação: Projeto/engenharia ou reconstituição

Atualização: Após alteração que afete configuração ou identificação

Base: 13.6.1.4(b); 13.6.1.5

Classe: Obrigatório expresso

Limite de interpretação: Isométrico não é substituto universal nominalmente exigido

PAR

Nos Documentos Obrigatórios para Tubulações conforme a NR-13, o PAR é requerido quando a intervenção se enquadra nas hipóteses normativas aplicáveis.

Finalidade: Definir alteração ou reparo com controle técnico

Situação de exigência: Quando condições de projeto forem modificadas ou reparos puderem comprometer a segurança

Abrangência: Parte afetada e interfaces

Responsável indicado pela NR-13: Concebido ou aprovado por PLH

Criação: Antes da intervenção abrangida

Atualização: Se escopo/solução mudar e após compatibilização documental

Base: 13.3.7.3–13.3.7.5; 13.6.1.4(c)

Classe: Condicional expresso

Limite de interpretação: Nem toda manutenção ou troca equivalente exige PAR automaticamente

Relatório de inspeção inicial

Os Documentos Obrigatórios para Tubulações conforme a NR-13 incluem relatórios que registram as inspeções de segurança realizadas.

Finalidade: Registrar inspeção antes/na entrada no ciclo operacional

Situação de exigência: Na inspeção inicial

Abrangência: Linha(s) ou sistema

Responsável indicado pela NR-13: Emissão e assinatura sob PLH

Criação: Após a inspeção, no prazo geral

Atualização: Retificado de forma rastreável; recomendações acompanhadas

Base: 13.6.2.1; 13.6.2.5; 13.3.8

Classe: Gerado por evento

Limite de interpretação: Não confundir com prontuário ou registro de segurança

Relatório de inspeção periódica

Finalidade: Demonstrar condição e integridade até a próxima inspeção

Situação de exigência: A cada inspeção periódica

Abrangência: Linha(s) ou sistema

Responsável indicado pela NR-13: PLH e técnicos participantes identificados

Criação: Até 60 dias; 90 dias em parada geral de manutenção

Atualização: A cada ciclo, preservando histórico

Base: 13.3.8; 13.6.2.2; 13.6.2.5

Classe: Gerado por evento

Limite de interpretação: Prazo da inspeção depende da caldeira/vaso mais crítico e de eventual fundamento técnico

Relatório de inspeção extraordinária

Finalidade: Registrar avaliação depois de gatilho excepcional

Situação de exigência: Acidente/ocorrência; reparo provisório ou alteração significativa; retorno após inatividade prevista

Abrangência: Parte afetada, linha(s) ou sistema

Responsável indicado pela NR-13: PLH

Criação: Após o evento e inspeção

Atualização: Nova emissão a cada gatilho

Base: 13.6.2.4–13.6.2.5

Classe: Condicional por evento

Limite de interpretação: A seção tem três hipóteses, não uma cláusula genérica “a critério do PLH”

Certificado de dispositivo de segurança

Nos Documentos Obrigatórios para Tubulações conforme a NR-13, os certificados se relacionam aos dispositivos de segurança efetivamente existentes e às atividades aplicáveis.

Finalidade: Demonstrar inspeção e teste do dispositivo aplicável

Situação de exigência: Quando a tubulação possuir dispositivo de segurança

Abrangência: Dispositivo e correspondência com linha/sistema

Responsável indicado pela NR-13: Estabelecimento mantém; execução por agente competente conforme regime aplicável

Criação: A cada inspeção/teste

Atualização: A cada intervenção ou teste

Base: 13.6.1.2; 13.6.1.4(e)

Classe: Condicional expresso

Limite de interpretação: Não impor certificado a dispositivo inexistente nem conteúdo/RBC não escritos na NR-13

Evidência do teste hidrostático de fabricação

Finalidade: Demonstrar atendimento antes da operação inicial

Situação de exigência: Tubulação nova, salvo técnica substitutiva permitida

Abrangência: Tubulação testada

Responsável indicado pela NR-13: Fabricante/executor; alternativa a critério técnico do PLH

Criação: Na fabricação, antes da operação

Atualização: Novo registro se novo teste ocorrer

Base: 13.6.2.1.1–13.6.2.1.2

Classe: Evidência necessária, nome não padronizado

Limite de interpretação: A NR-13 não chama o registro de “certificado” nem fixa seus campos

Fundamentação técnica para ampliar intervalo

Finalidade: Justificar duplicação do prazo

Situação de exigência: Quando se pretender duplicar o prazo ordinário

Abrangência: Linha/sistema abrangido

Responsável indicado pela NR-13: PLH

Criação: Antes de adotar o prazo ampliado

Atualização: Reavaliada se premissas mudarem

Base: 13.6.2.2.1

Classe: Condicional expresso

Limite de interpretação: Limite máximo de 10 anos; não é autorização automática

Comprovação de hibernação

Finalidade: Sustentar aplicação do gatilho de 24 meses

Situação de exigência: Retorno após inatividade superior a 12 meses quando se invoca hibernação comprovada

Abrangência: Linha/sistema inativo

Responsável indicado pela NR-13: Empregador, com validação técnica coerente

Criação: Durante a preservação/inatividade

Atualização: Ao longo da hibernação

Base: 13.6.2.4(c)

Classe: Condicional expresso

Limite de interpretação: Norma não fixa nome, formulário, conteúdo ou signatário específico

Registro das recomendações e providências

Finalidade: Controlar ação, prazo e responsável

Situação de exigência: Quando relatório produzir recomendações

Abrangência: Recomendação vinculada à linha/sistema

Responsável indicado pela NR-13: Empregador registra e implementa

Criação: Após relatório

Atualização: Até conclusão e verificação

Base: 13.3.8.2

Classe: Gerado por resultado

Limite de interpretação: Pode estar em sistema de gestão; não há formulário normativo

Procedimento formal ou justificativa para inibição temporária

Finalidade: Controlar inibição provisória de sistema de segurança

Situação de exigência: Quando houver inibição temporária

Abrangência: Sistema/dispositivo afetado

Responsável indicado pela NR-13: Operação/manutenção ou justificativa documentada; aprovação do empregador/preposto

Criação: Antes da inibição

Atualização: Durante vigência e na restauração

Base: 13.3.5

Classe: Condicional expresso

Limite de interpretação: Exige análise de risco prévia; não é permissão genérica de bloqueio

Análise de risco da inibição

Finalidade: Avaliar riscos e medidas de segurança

Situação de exigência: Toda inibição temporária abrangida

Abrangência: Sistema afetado

Responsável indicado pela NR-13: Organização com competência adequada

Criação: Antes da inibição

Atualização: Se condições mudarem

Base: 13.3.5

Classe: Condicional expresso

Limite de interpretação: Método e formulário não definidos

Registros de exames e testes de intervenção

Finalidade: Comprovar controle de qualidade

Situação de exigência: Mandrilamento ou soldagem em partes sob pressão e demais casos definidos tecnicamente

Abrangência: Intervenção executada

Responsável indicado pela NR-13: Parâmetros definidos pelo PLH

Criação: Durante/após execução

Atualização: A cada intervenção

Base: 13.3.7.5

Classe: Condicional técnico

Limite de interpretação: Métodos e aceitação dependem do código e do PLH

Evidências de inspeção dos instrumentos e sistemas

Finalidade: Demonstrar adequação e funcionamento

Situação de exigência: Conforme instrumentos e sistemas existentes

Abrangência: Indicador, segurança e controle

Responsável indicado pela NR-13: Empregador mantém; agente competente executa

Criação: Nas inspeções/testes/calibrações aplicáveis

Atualização: A cada atividade

Base: 13.3.6; 13.6.1.3

Classe: Evidência operacional/técnica

Limite de interpretação: Não cria certificado universal de calibração para o manômetro

Plano de manutenção da tubulação de vapor

Finalidade: Manter condição operacional

Situação de exigência: Tubulação que opere com vapor, mesmo sob exclusão específica

Abrangência: Rede/linha de vapor

Responsável indicado pela NR-13: Empregador

Criação: Antes da rotina de manutenção

Atualização: Conforme mudanças e resultados

Base: 13.2.2(q); 13.6.2.6

Classe: Obrigatório residual expresso

Limite de interpretação: Não importa automaticamente todo 13.6.1.4

Padronização formal de identificação

Finalidade: Sustentar identificação física coerente

Situação de exigência: Estabelecimento com tubulações

Abrangência: Estabelecimento

Responsável indicado pela NR-13: Estabelecimento

Criação: Antes/aplicada à identificação

Atualização: Quando padrão ou linhas mudarem

Base: 13.6.2.7

Classe: Obrigatório expresso como padrão

Limite de interpretação: A marcação física não é, por si só, um “documento da linha”

Comunicação e anexos de acidente

Finalidade: Informar ocorrência grave e investigação

Situação de exigência: Vazamento, incêndio ou explosão com consequências de 13.3.11

Abrangência: Ocorrência/equipamento

Responsável indicado pela NR-13: Empregador

Criação: Até o segundo dia útil após a ocorrência

Atualização: Complementada pela investigação

Base: 13.3.11–13.3.11.2

Classe: Condicional por evento

Limite de interpretação: Só nos gatilhos normativos; inclui último relatório e CAT, não um “dossiê” universal

Histórico de resultados, espessuras, danos e vida

Finalidade: Sustentar integridade, tendências e decisões

Situação de exigência: Quando necessário ao programa, exames, resultados e parecer

Abrangência: Pontos/trechos/linha/sistema

Responsável indicado pela NR-13: PLH define tecnicamente; empregador preserva acervo

Criação: Nas inspeções e avaliações

Atualização: A cada nova medição/avaliação

Base: 13.3.4–13.3.4.1; 13.6.1.1; 13.6.2.5(e–i)

Classe: Evidência técnica necessária

Limite de interpretação: NR-13 não nomeia planilha, laudo ou memorial autônomo nem fornece fórmulas

Isométricos, memoriais e desenhos complementares

Finalidade: Dar suporte a localização, cálculo e execução

Situação de exigência: Quando necessários à engenharia/inspeção ou exigidos pelo código

Abrangência: Conforme finalidade

Responsável indicado pela NR-13: Profissional competente

Criação: Projeto ou demanda técnica

Atualização: Quando afetados por mudança

Base: Código aplicável e engenharia; relação indireta com 13.6.1.4(a–b)

Classe: Complementar

Limite de interpretação: Não são títulos universais expressos em 13.6.1.4

Conteúdo mínimo do relatório de inspeção

O relatório de inspeção da tubulação deve conter:

1. identificação da(s) linha(s) ou sistema;
2. fluidos de serviço e respectivas temperatura e pressão de operação;
3. tipo de inspeção;
4. datas de início e término;
5. descrição das inspeções, exames e testes executados;
6. registro fotográfico ou localização das anomalias significativas detectadas no exame externo;
7. resultados das inspeções e intervenções;
8. recomendações e providências necessárias;
9. parecer conclusivo sobre a integridade até a próxima inspeção;
10. data prevista para a próxima inspeção; e
11. nome legível, assinatura e registro no conselho do PLH, além dos nomes legíveis e assinaturas dos técnicos participantes.

Relatórios devem ser emitidos em até 60 dias após o término da inspeção, ou até 90 dias quando a inspeção ocorrer em parada geral de manutenção. Se impressos, devem ter páginas numeradas.

O relatório é o principal lugar normativamente definido para integrar métodos, resultados, anomalias, intervenções, recomendações e conclusão de integridade. Anexos como mapas de espessura, fotografias, croquis, isométricos marcados, resultados de END e cálculos podem dar rastreabilidade a esses campos, sem que a NR-13 imponha um nome único para cada anexo.

Manutenção e atualização durante a vida útil

Os Documentos Obrigatórios para Tubulações conforme a NR-13 precisam acompanhar alterações, reparos, inspeções e mudanças que afetem seu conteúdo.

Ciclo documental

1. Enquadrar: confirmar fluido A/B, conexão a equipamento abrangido e ausência de exclusão.
2. Identificar: relacionar linha, acessórios, condições operacionais e limites usados no programa.
3. Constituir a base: consolidar programa, plano, especificações e fluxograma.
4. Inspecionar: executar inspeção inicial, periódica ou extraordinária sob responsabilidade técnica do PLH.
5. Registrar: emitir relatório no prazo, anexar evidências e registrar recomendações, prazos e responsáveis.
6. Intervir: elaborar PAR antes dos gatilhos de 13.3.7.3, controlar materiais, execução, qualidade, pessoal, exames e testes.
7. Compatibilizar: atualizar fluxograma, especificações, programa/plano e demais registros afetados pela configuração real.
8. Preservar: manter versões e histórico com autenticidade, integridade, disponibilidade, rastreabilidade e não repúdio.

Meio, acesso e guarda

Os documentos podem ser elaborados e armazenados em sistemas informatizados ou mídia eletrônica com segurança. A NR-13 admite assinatura validada por Autoridade Certificadora credenciada pela ICP-Brasil e exige propriedades de confiabilidade documental. Isso não significa que todo arquivo precise nascer digital ou que somente um formato seja válido.

A documentação deve ficar disponível para operadores, pessoal de manutenção, inspeção e representação da CIPA, e para representação sindical quando formalmente solicitada. A norma não fixa, nesses itens, prazo geral de retenção em anos. A necessidade de preservar o histórico decorre da atualização sem perda de rastreabilidade e da utilização dos resultados anteriores nas decisões técnicas.

Tubulações antigas, documentação ausente e divergências

• Se especificações ou fluxograma não existirem ou tiverem sido extraviados, o empregador deve reconstituí-los sob responsabilidade técnica de PLH.
• Se relatórios, certificados ou evidências históricas estiverem ausentes, não se deve produzir documento retroativo como se a atividade tivesse ocorrido. Registra-se a lacuna e define-se a providência técnica cabível.
• Dados divergentes entre campo, fluxograma, especificações e relatórios exigem confirmação técnica e atualização controlada; não se escolhe o valor mais conveniente.
• Uma intervenção antiga sem PAR não pode ser “regularizada” apenas criando um projeto com data passada. É necessário avaliar a condição atual, a alteração executada e as medidas tecnicamente cabíveis.
• A idade da tubulação não dispensa inspeção nem documentação aplicável. Tampouco cria, por si só, obrigação de prontuário.

Responsabilidades

• Empregador/estabelecimento: assegurar medidas de prevenção, elaborar ou fazer elaborar programa e plano, manter a documentação atualizada, registrar e implementar recomendações e garantir acesso.
• Proprietário: responde pela observância da NR-13 quando o equipamento estiver em local de sua responsabilidade, ressalvadas as relações contratuais sem prejuízo da obrigação regulamentar.
• PLH: assume a responsabilidade técnica pelas inspeções, define exames e testes necessários, concebe ou aprova PAR, estabelece parâmetros de controle e responde pela reconstituição técnica indicada.
• Técnicos participantes: são identificados e assinam o relatório de inspeção; isso não transfere a responsabilidade técnica do PLH.
• Operação e manutenção: executam rotinas e controles dentro de suas atribuições e registram as evidências necessárias, sem substituir decisões reservadas ao profissional competente.

A NR-13 não determina que um único agente produza todos os documentos nem exige ART/TRT nominalmente para cada registro. Requisitos dos conselhos profissionais, contratos e códigos podem acrescentar obrigações, mas devem ser identificados por sua própria base.

Diferenças em relação a caldeiras e vasos

A inexistência de Registro de Segurança para tubulações é especialmente importante: 13.3.8.1 manda registrar imediatamente a condição operacional e de segurança de caldeiras, vasos e tanques, não de tubulações. 13.3.9 trata do meio eletrônico e da confiabilidade dos documentos; não cria Registro de Segurança para todos os equipamentos.

O que a NR-13 não permite afirmar sem outra base

• que toda tubulação pressurizada se enquadra;
• que tubulações classe C ou D recebem automaticamente 13.6;
• que toda tubulação deve possuir prontuário ou Registro de Segurança;
• que isométrico substitui sempre o fluxograma de engenharia;
• que existe memorial de cálculo obrigatório com conteúdo universal;
• que todo manômetro deve possuir certificado de calibração com periodicidade fixa pela NR-13;
• que todo reparo exige PAR ou teste de pressão;
• que todo teste deve gerar “laudo” ou “certificado” com nome padronizado;
• que relatórios podem ser apagados quando substituídos por versões novas;
• que existe prazo geral de guarda em anos, formato PDF obrigatório ou assinatura digital obrigatória em todos os casos;
• que API 570, API RP 574 ou ASME B31 criam, por si, obrigação regulamentar brasileira.

Evidências normativas

Evidência 1 — campo de aplicação das tubulações

Fonte oficial: NR-13 — Segurança na Operação de Caldeiras, Vasos de Pressão e Tubulações, página vigente do Ministério do Trabalho e Emprego.
Localização: itens 13.2.1(e), 13.2.2(d, h, i, q) e 13.2.3.
Síntese: a seção alcança tubulações com fluidos A/B ligadas a caldeiras ou vasos abrangidos; exclusões e dever residual de manutenção devem ser tratados separadamente.
Aplicação: impede aplicar a lista documental apenas porque a linha opera sob pressão.

Evidência 2 — programa, plano e fatores mínimos

Fonte oficial: NR-13 vigente.
Localização: 13.6.1.1 e 13.6.2.3.
Trecho-chave: “elaborar programa e plano de inspeção”.
Síntese: fluidos, pressão, temperatura, danos previsíveis e consequências de falha devem estruturar o planejamento; o programa pode abranger tubulação, linha ou sistema.

Evidência 3 — relação de documentos atualizados

Fonte oficial: NR-13 vigente.
Localização: 13.6.1.4(a–e).
Síntese: especificações aplicáveis, fluxograma, PAR, relatórios e certificados dos dispositivos, se aplicável, formam a lista expressa.
Limite: a lista não menciona prontuário nem Registro de Segurança.

Evidência 4 — reconstituição

Fonte oficial: NR-13 vigente.
Localização: 13.6.1.5.
Síntese: especificações e fluxograma inexistentes ou extraviados devem ser reconstituídos pelo empregador sob responsabilidade técnica de PLH.
Limite: o item não autoriza reconstrução fictícia de relatórios e certificados históricos.

Evidência 5 — PAR e controle da intervenção

Fonte oficial: NR-13 vigente.
Localização: 13.3.7.3 a 13.3.7.5.
Síntese: o projeto prévio é exigido por modificação das condições de projeto ou reparo capaz de comprometer a segurança; deve ser concebido ou aprovado por PLH e controlar materiais, execução, qualidade e pessoal.

Evidência 6 — relatório e seus onze campos

Fonte oficial: NR-13 vigente.
Localização: 13.3.8, 13.3.8.2 e 13.6.2.5(a–k).
Síntese: o relatório identifica linha/sistema, serviço, inspeção, datas, atividades, anomalias, resultados, recomendações, conclusão, próxima data e responsáveis; recomendações precisam ser registradas e implementadas.

Evidência 7 — inspeções, teste e prazo

Fonte oficial: NR-13 vigente.
Localização: 13.6.2.1 a 13.6.2.2.1.
Síntese: há inspeções inicial, periódica e extraordinária; o teste hidrostático de fabricação antecede a operação inicial, com possível técnica substitutiva; o intervalo acompanha o equipamento ligado mais crítico e só pode ser duplicado com fundamentação técnica do PLH, até dez anos.

Evidência 8 — eventos extraordinários

Fonte oficial: NR-13 vigente.
Localização: 13.6.2.4(a–c).
Síntese: acidente/ocorrência, reparo provisório ou alteração significativa e retorno após inatividade nos limites normativos geram inspeção extraordinária. A hibernação invocada precisa ser comprovada.

Evidência 9 — guarda eletrônica e acesso

Fonte oficial: NR-13 vigente.
Localização: 13.3.9, 13.3.9.1 e 13.3.10.
Síntese: sistemas seguros e mídia eletrônica são admitidos; documentos precisam conservar autenticidade, integridade, disponibilidade, rastreabilidade e não repúdio, e devem estar acessíveis aos públicos normativos.

Evidência 10 — ausência de Registro de Segurança para tubulação

Fonte oficial: NR-13 vigente.
Localização: 13.3.8.1.
Síntese: o lançamento imediato no Registro de Segurança é destinado a caldeiras, vasos e tanques metálicos.
Aplicação: não se deve criar esse documento para tubulação por analogia nem atribuí-lo a 13.3.9.

Evidência 11 — vapor e identificação

Fonte oficial: NR-13 vigente.
Localização: 13.2.2(q), 13.6.2.6 e 13.6.2.7.
Síntese: tubulações de vapor seguem plano de manutenção apesar da exclusão específica; tubulações devem ser identificadas conforme padronização formal do estabelecimento.

Acesso oficial consultado em 2026-08-06: NR-13 — página de normas regulamentadoras vigentes do MTE · PDF oficial consolidado da NR-13

Limites técnicos e normativos

1. Conteúdo detalhado de programa e plano além dos cinco fatores mínimos.
2. Campos completos das especificações aplicáveis.
3. Forma de organização de circuitos, CMLs e mapas de espessura.
4. Métodos de cálculo de espessura mínima, taxa de corrosão e vida remanescente.
5. Métodos e critérios de aceitação de END.
6. Conteúdo mínimo de evidência de hibernação.
7. Rito para tratar relatório ou certificado histórico perdido.
8. Prazo geral de retenção documental.
9. Critério uniforme de revisão de fluxogramas e especificações.
10. Requisitos profissionais externos, inclusive ART/TRT, quando aplicáveis.

Essas lacunas devem ser preenchidas, conforme o caso, pelo código de construção, código de inspeção em serviço, normas técnicas, regras profissionais, especificações internas e julgamento do PLH — sempre identificando a origem de cada requisito.

Conclusão

Os Documentos Obrigatórios para Tubulações conforme a NR-13 formam um conjunto documental próprio, sem importar automaticamente as denominações usadas para caldeiras e vasos.

O acervo documental de uma tubulação enquadrada é um sistema vivo, organizado pela identidade da linha ou sistema e pela história de inspeções, intervenções e condições de serviço. A obrigação não se resume aos cinco documentos obrigatórios de 13.6.1.4: programa e plano de inspeção, evidências geradas por eventos, recomendações, controles de intervenção e registros técnicos necessários completam o ciclo.

A aplicação correta depende de três cuidados: confirmar o enquadramento antes de exigir documentos; preservar as denominações e limites próprios das tubulações; e distinguir obrigação expressa da NR-13 de evidência técnica necessária ou prática complementar. Assim se evita tanto a falta documental quanto a criação de exigências sem base normativa.

Aprofunde seus conhecimentos em NR-13

O Blog Madrigal Mineira reúne conteúdos técnicos sobre equipamentos sob pressão, documentação, inspeções e conformidade. Para conhecer a atuação da equipe, visite a página da empresa especializada em inspeção NR-13.

Conteúdos e serviços em destaque

• laudo para vaso de pressão NR-13
• inspeção e laudo NR-13 para compressor de ar
• inspeção e laudo NR-13 para vaso de pressão
